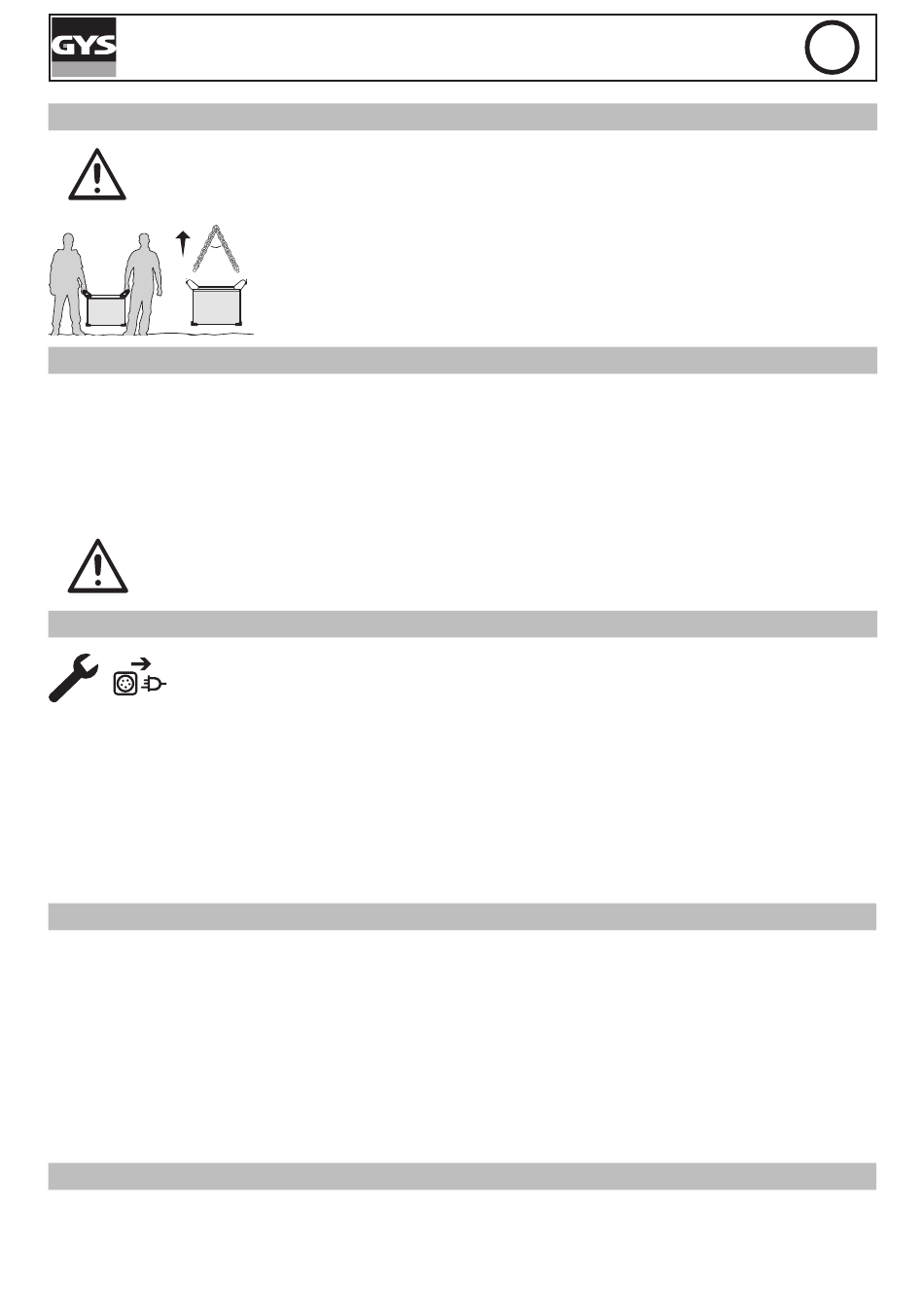

TRANSPORT ET TRANSIT DE L'APPAREIL
La source de courant de soudage est équipée d'une (de) poignée(s) supérieure(s) permettant le portage à la main. Attention à
ne pas sous-évaluer son poids.
30°
INSTALLATION DU MATÉRIEL
Règles à respecter :
• Mettre la source de courant de soudage sur un sol dont l'inclinaison maximum est de 10°.
• Prévoir une zone suffisante pour aérer la source de courant de soudage et accéder aux commandes.
• Ne pas utiliser dans un environnement comportant des poussières métalliques conductrices.
• La source de courant de soudage doit être à l'abri de la pluie battante et ne pas être exposée aux rayons du soleil.
• Le matériel est de degré de protection IP23, signifiant :
-
une protection contre l'accès aux parties dangereuses des corps solides de Ø >12.5mm et,
-
une protection contre la pluie dirigée à 60° par rapport à la verticale.
Ce matériel peut donc être utilisé à l'extérieur en accord avec l'indice de protection IP23.
• Les câbles d'alimentation, de rallonge et de soudage doivent être totalement déroulés afin d'éviter toute surchauffe.
Le fabricant n'assume aucune responsabilité concernant les dommages provoqués à des personnes et objets dus à une utilisation
incorrecte et dangereuse de ce matériel.
ENTRETIEN / CONSEILS
• L'entretien ne doit être effectué que par une personne qualifiée. Un entretien annuel est conseillé.
• Couper l'alimentation en débranchant la prise, et attendre deux minutes avant de travailler sur le matériel. A l'intérieur, les
tensions et intensités sont élevées et dangereuses.
• Régulièrement, enlever le capot et dépoussiérer à la soufflette. En profiter pour faire vérifier la tenue des connexions électriques avec un outil isolé
par un personnel qualifié.
• Contrôler régulièrement l'état du cordon d'alimentation. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service
après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Laisser les ouïes de la source de courant de soudage libres pour l'entrée et la sortie d'air.
• Ne pas utiliser cette source de courant de soudage pour dégeler des canalisations, recharger des batteries/accumulateurs ou démarrer des moteurs.
INSTALLATION – FONCTIONNEMENT PRODUIT
Seul le personnel expérimenté et habilité par le fabricant peut effectuer l'installation. Pendant l'installation, s'assurer que le générateur est déconnecté
du réseau.
DESCRIPTION DU MATÉRIEL (FIG-1)
Le PROGYS est une source de soudage inverter triphasé qui en fonction de son équipement permet :
- Le soudage à l'électrode enrobée (MMA)
- Le soudage à l'électrode tungstène sous gaz inerte (TIG)
Le procédé TIG requiert une protection gazeuse (Argon).
Le procédé MMA permet de souder tout type d'électrode : rutile, basique, cellulosique, inox et fonte.
Le PROGYS peut être équipé d'une commande à distance manuelle (ref. 045675).
1-
Interface homme machine
2-
Douille de polarité Négative
3-
Douille de polarité Positive
4-
Connectique de commande à distance
INTERFACE HOMME MACHINE (IHM) (FIG-2)
1-
Afficheur tension
2-
Indicteur de surchauffe
3-
Indicateur de fonctionnement du dispositif réducteur de risques (VRD)
4-
Afficheur courant
5-
Indicateur mode TIG-LIFT
6-
Indicateur mode électrode enrobée MMA
PROGYS 250 / 300 / 400 TRI
Ne pas utiliser les câbles ou torche pour déplacer la source de courant de soudage. Elle doit être déplacée en
position verticale.
Ne pas faire transiter la source de courant au-dessus de personnes ou d'objets. Ne jamais soulever une
bouteille de gaz et la source de courant en même temps. Leurs normes de transport sont distinctes.
5-
Poignées de transport et de levage
6-
Commutateur marche / arrêt
7-
Câble d'alimentation
7-
Indicateur d'activation de la commande à distance
8-
Bouton d'activation de la commande à distance
9-
Bouton de sélection de mode (MMA / TIG-LIFT)
10-
Molette de réglage du paramètre Arc Force
11-
Molette de réglage du courant
12-
Molette de réglage du paramètre Hot Start
FR
7
