Beschrijving van de brander
1
Luchtkleppen
2
Blokkeerschroef luchtklep
3
Drukafnamepunt (-)
4
Schroef voor bevestiging kap
5
Luchtdrukschakelaar
6
Motor
7
Vergrendelingsignalisatie met ontgrendelingsknop
8
Controledoos
9
6polig stopcontact voor gasstraat
10 Condensator
11 Servomotor van de luchtklep
12 Flens
4.9
Geleverd materiaal
Schroeven en moeren voor bevestigingsflens
op de ketel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 4
Afdichting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Bevestigingsschroeven kap . . . . . . . . . . . . . . . . . . . . . . . . . N. 3
Draadleider. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Scharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
4-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
7-polige stekker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
Handleiding . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 6
Onderdelencatalogus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . N. 1
20065330

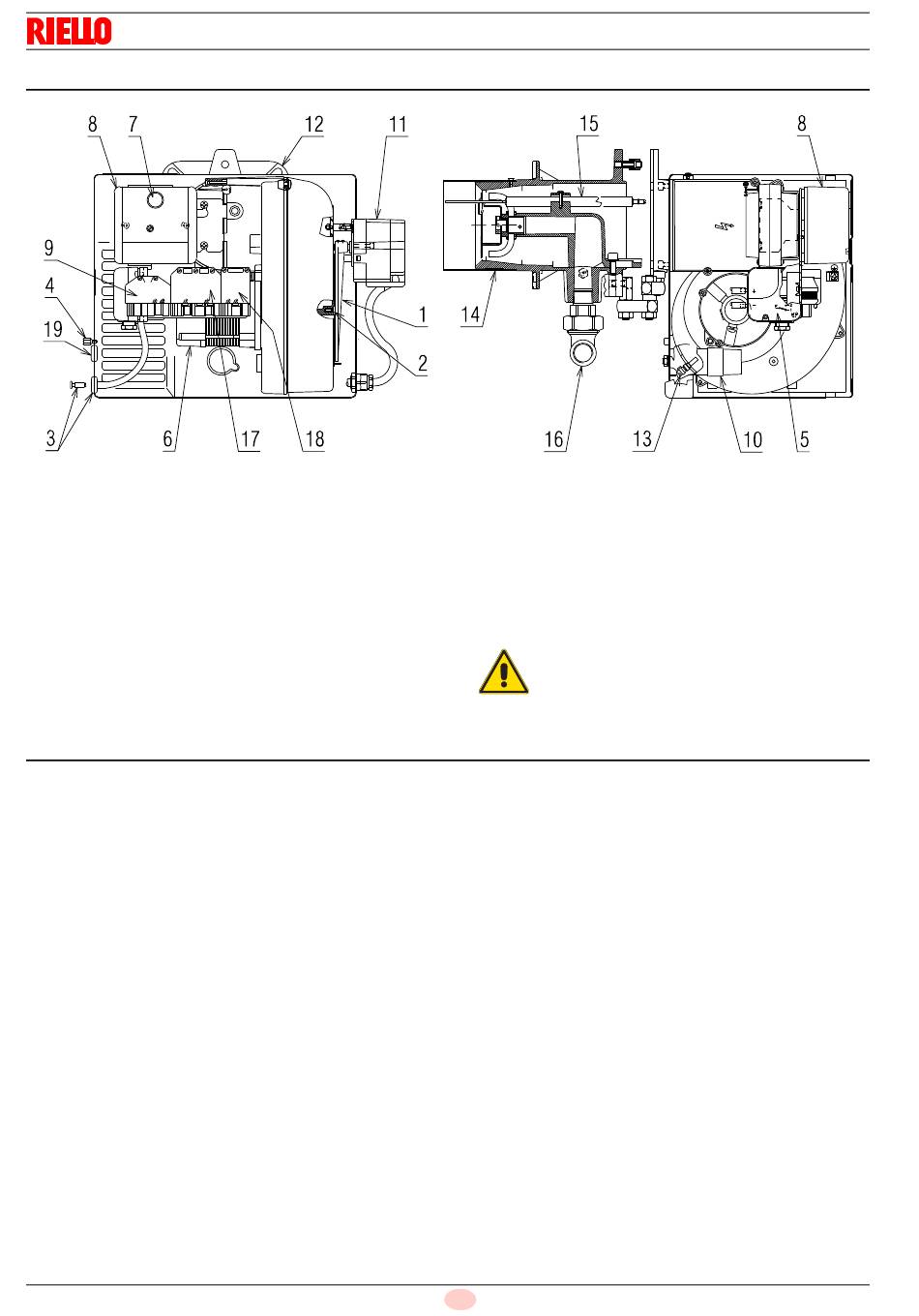

Technische beschrijving van de brander
10
13 Drukafnamepunt (+)
14 Branderkop
15 Elektrode-sonde
16 Kniestuk voor gasstraat
17 7-polig stopcontact voor elektriciteitsaansluitingen
en controledoos
18 4-polig stopcontact voor 2° vlamgang
19 Draadleider
De draadleider en de bevestigingsschroeven van
de kap die worden bijgeleverd, moeten aan de-
zelfde kant van de gasstraat gemonteerd worden.
