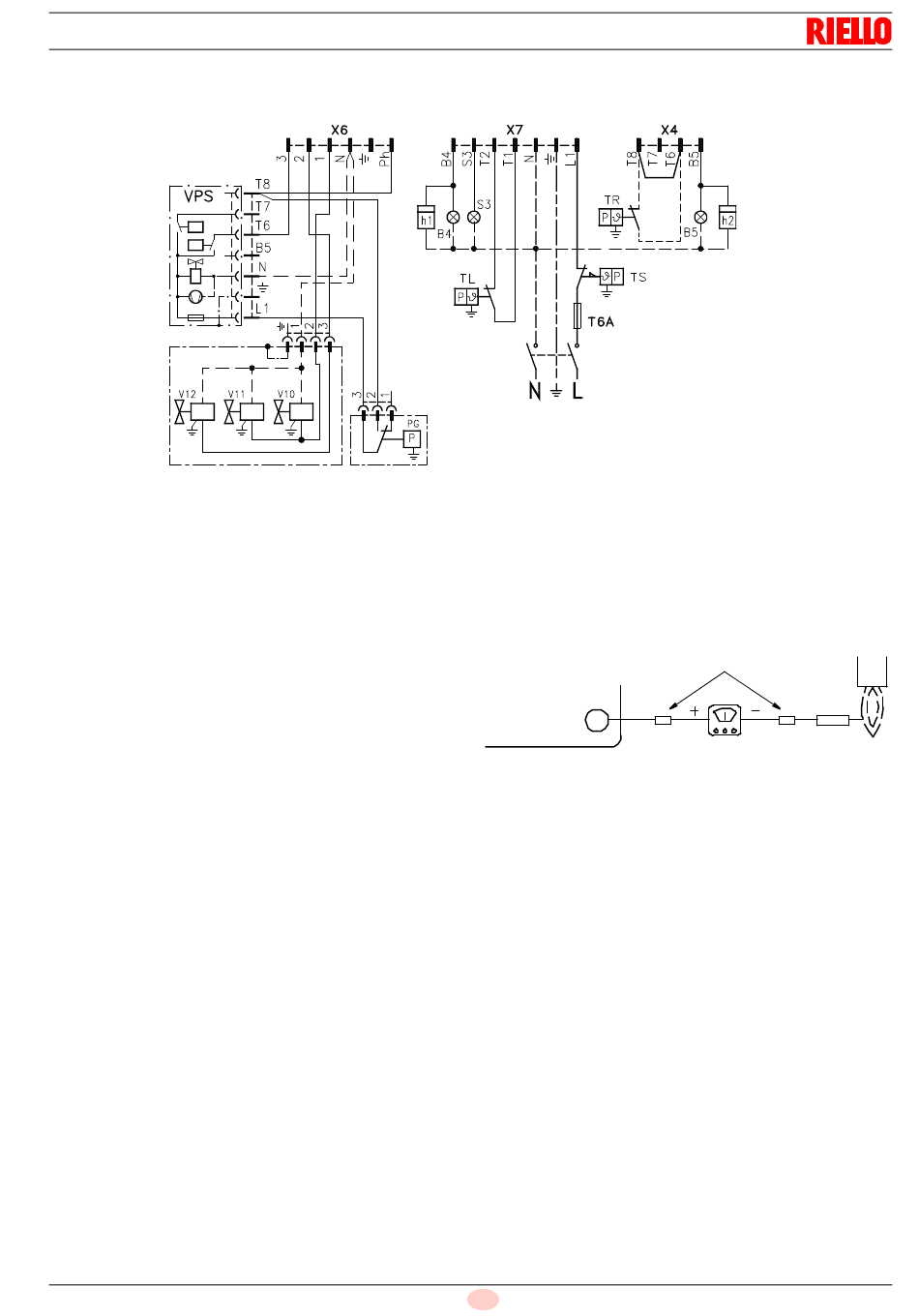

5.12.3 Elektrische aansluiting met dichtingscontrole
kleppen (DUNGS VPS 504)
Legende (Afb. 19)
B4
Signaal van werking 1° vlamgang
B5
Signaal van werking 2° vlamgang
h1
Urenteller 1° vlamgang
h2
Urenteller 2° vlamgang
PG
Minimum gasdrukschakelaar
S3
Vergendelingssignalisatie vanop afstand
(230V - 0,5A max.)
T6A
Zekering
TL
Limietthermostaat
TR
Thermostaat 2° vlamgang
TS
Veiligheidsthermostaat
VPS
Dichtingscontrole kleppen
V10
Veiligheidsventiel
V11
Ventiel 1° vlamgang
V11
Ventiel 2° vlamgang
X4
4-polige stekker
X6
6-polige stekker
X7
7-polige stekker
Installatie
D4148
5.12.4 Ionisatiestroom
De minimale stroom voor de werking van de controledoos be-
draagt 3 µA. De brander levert gewoonlijk een hogere stroom-
waarde zodat geen enkele controle noodzakelijk is. Wanneer de
ionisatiestroom moet gemeten worden, moet de connector
(CN1)(Fig. 18) in de rode draad geopend worden en moet een
microampèremeter geplaatst worden zoals wordt aangeduid in
Afb. 20.
Controledoos
D5006
21
NL
*
Sluit de thermostaat van de 2°
*
vlamgang aan tussen de klem-
men T6 en T8, door het brugge-
tje te verwijderen.
Connector
Afb. 19
Sonde
Afb. 20
20065330
