5.8
Afstelling van de branderkop
Voer de regeling als volgt uit:

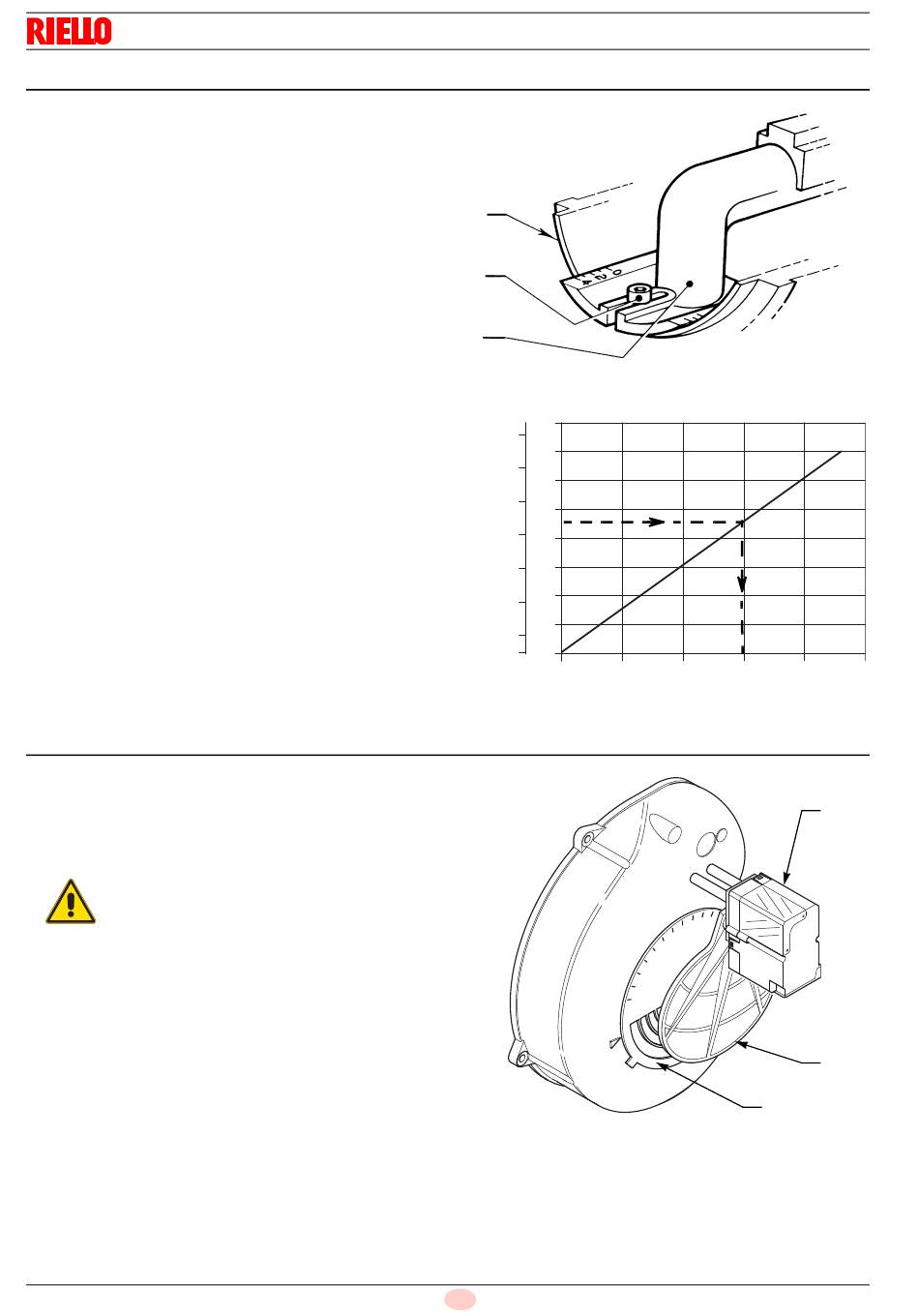

los de schroef A)(Afb. 12), en verplaats het kniestuk B)
zodanig dat het achtervlak van de mof C) overeenkomt met
het gewenste merkteken;
draai de schroef A) vast.
Voorbeeld:
De brander is gemonteerd op een ketel van 155 kW.
In geval van een rendement van 90% moet de brander ongeveer
172 kW leveren.
Uit het diagram (Afb. 13) blijkt dat voor dit vermogen de regeling
moet uitgevoerd worden op merkteken 3.
Het diagram is enkel indicatief en geldt voor de eerste regeling.
Om de goede werking van de luchtdrukschakelaar te garande-
ren, kan het nodig zijn om de opening van de branderkop te ver-
kleinen (merkteken gericht naar pos. 0).
5.9
Regeling servomotor luchtklep
Voor de regeling van de servomotor 3)(Afb. 14) moet als volgt ge-
handeld worden:
NOK I
PAUZE
Nok I is in de fabriek geregeld, en komt overeen met de luchtklep
helemaal gesloten. (Referentiewaarde 0°).
Deze regeling mag niet gewijzigd worden.
OPGELET
NOK V
PAUZE - EERSTE VLAMGANG
Nok V regelt de positie van de luchtklep in de 1° vlamgang
2)(Afb. 14).
Ze moet dalend geregeld worden (luchtklep in sluiting) door te
handelen op de micrometrische schroef (Afb. 15).
De definitieve positie wordt verkregen na de regeling van de 2°
vlamgang.
20065330
Installatie
C
A
B
kcal/u
kW
240
200.000
220
180.000
200
160.000
180
172
140.000
160
140
120.000
120
100.000
100
80.000
70.000
80
0
E9085
16
NL
1
2
3
Nr. inkeping
1
S7015
Afb. 12
D5109
4
5
Afb. 13
3
2
Afb. 14
