5.10.2 Gasstraat
Gehomologeerd volgens de norm EN 676, en wordt afzonderlijk
geleverd.
Code
Model
3970537
MB 407/2 - RSD 20
3970534
MB 410/2 - RSD 20
5.11
Installatie gasstraat
Onderbreek de stroomtoevoer met de hoofdscha-
kelaar van de inrichting.
GEVAAR
Controleer of geen gaslekken aanwezig zijn.
Let op voor de beweging van de gasstraat: gevaar
op beknelling van ledematen.
Controleer of de gasstraat correct geïnstalleerd is
en of er geen brandstoflekken zijn.
De gasstraat 1) kan zowel links als rechts van de brander gemon-
teerd worden.
De gastoevoerleiding moet met de gasstraat verbonden worden
met behulp van de bijgeleverde gastoevoerflens 3) en de beves-
tigingsschroeven.
Er wordt aangeraden de schroeven kruiselings
aan te draaien.
Het is verboden het ventiel met de spoel naar be-
OPGELET
neden te installeren.
Sluit de 6-polige stekker 2)(Afb. 17) van de gasstraat aan op het
6-polig stopcontact 9)(Afb. 4 op pag. 10) van de brander.
Na de installatie moeten de dichting en de werking
van de gasstraat gecontroleerd worden.
OPGELET
20065330
Installatie
De gasstraat wordt afzonderlijk geleverd. Zie de bijbehorende
handleiding voor de regeling.
De combinatie gasstraat-brander wordt aangeduid in Tab. F.
Verbindingen
Gasstraat
Brander
Rp 3/4
Rp 3/4
Rp 1
Rp 3/4
18
NL
Gebruik
Aardgas 180 kW en LPG
Aardgas en GPL
20065606
Tab. F

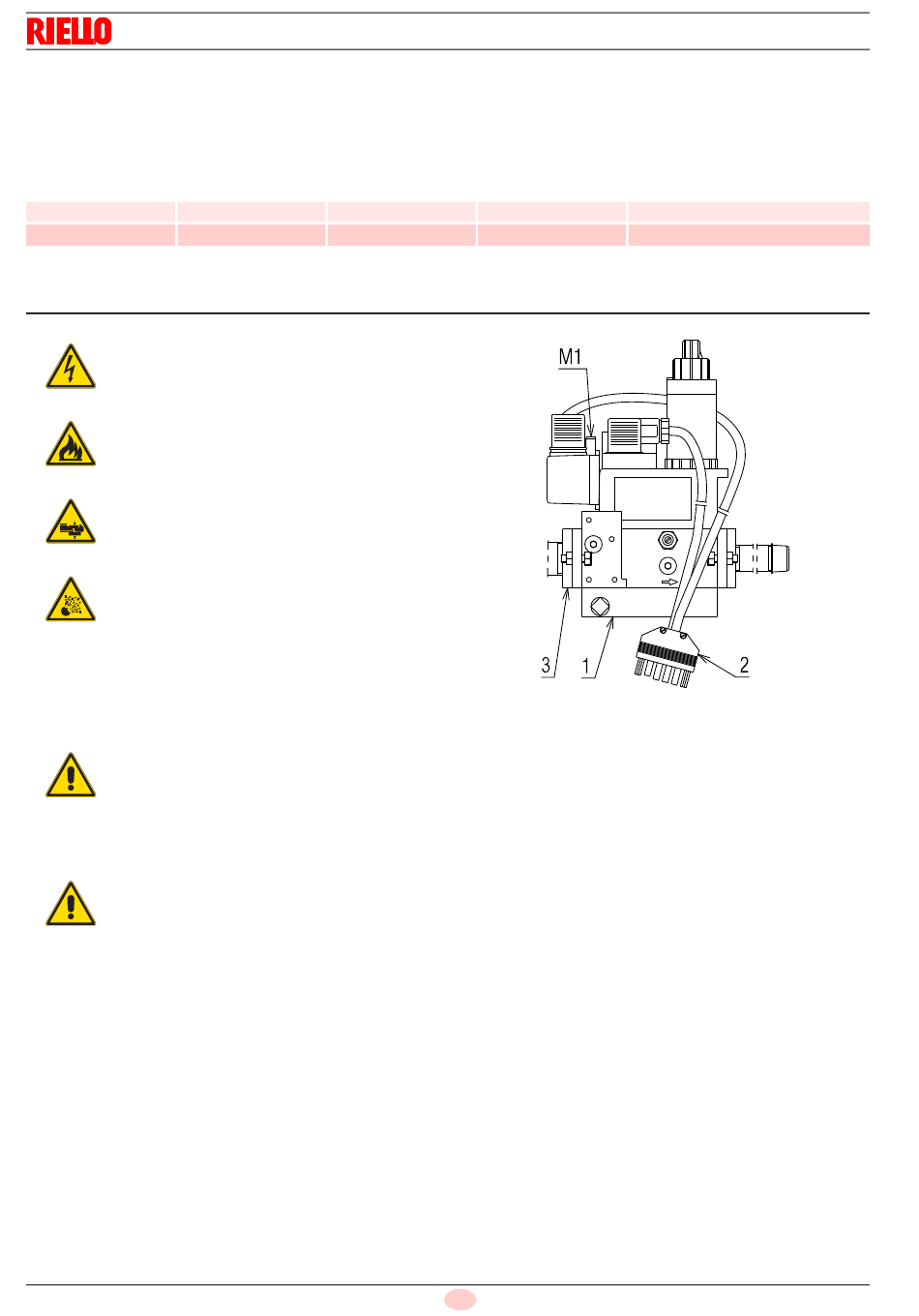

Afb. 17
