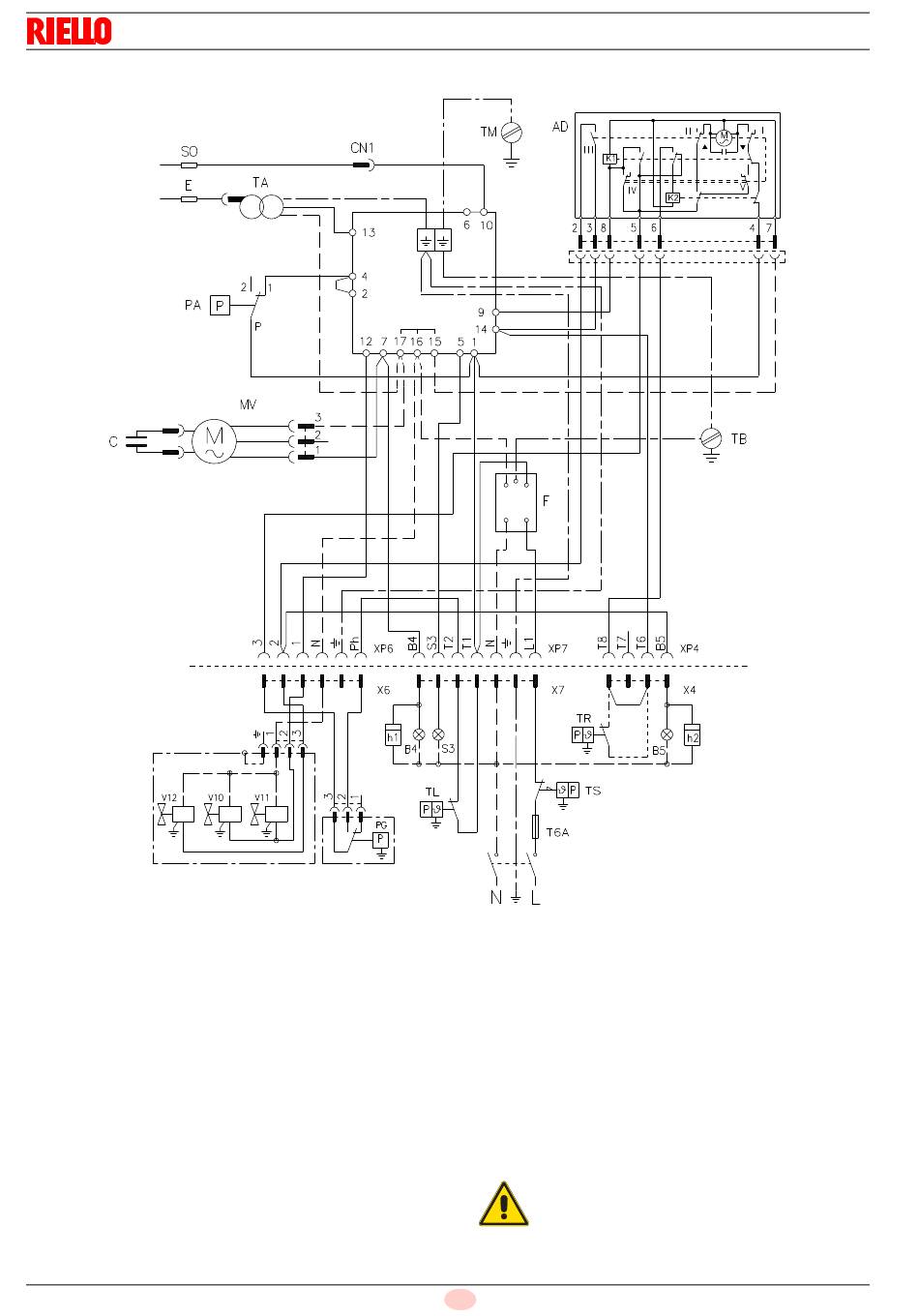

5.12.2 Standaard elektrische schema
20126552
Legende (Fig. 18)
AD Servomotor luchtklep
B4
Signaal van werking 1° vlamgang
B5
Signaal van werking 2° vlamgang
C
Condensator motor
CN1
Connector ionisatiesonde
E
Ontstekingselektrode
F
Filter
h1
Urenteller 1° vlamgang
h2
Urenteller 2° vlamgang
MV
Ventilatormotor
PA
Luchtdrukschakelaar
PG
Minimum gasdrukschakelaar
S3
Controlelamp vergrendeling (230V - 0,5A max.)
SO
Ionisatiesonde
TA
Ontstekingstransformator
TB
Aarding brander
TL
Limietthermostaat
20065330
Installatie
RMG88.62C2
TM
Aarde console
TR
Thermostaat 2° vlamgang
TS
Veiligheidsthermostaat
T6A
Zekering
V10
Veiligheidsventiel
V11
Ventiel 1° vlamgang
V11
Ventiel 2° vlamgang
XP4
4-polig stopcontact
XP6
6-polig stopcontact
XP7
7-polig stopcontact
X4
4-polige stekker
X6
6-polige stekker
X7
7-polige stekker
OPGELET
20
NL
*
Sluit de thermostaat van de 2°
*
vlamgang aan tussen de klemmen
T6 en T8, door het bruggetje te
verwijderen.
In geval van een fase-fase voeding moet een
bruggetje gemonteerd worden op het klemmen-
bord van de controledoos tussen klem nr. 6 en de
aardeklem.
Fig. 18
