OPMERKING

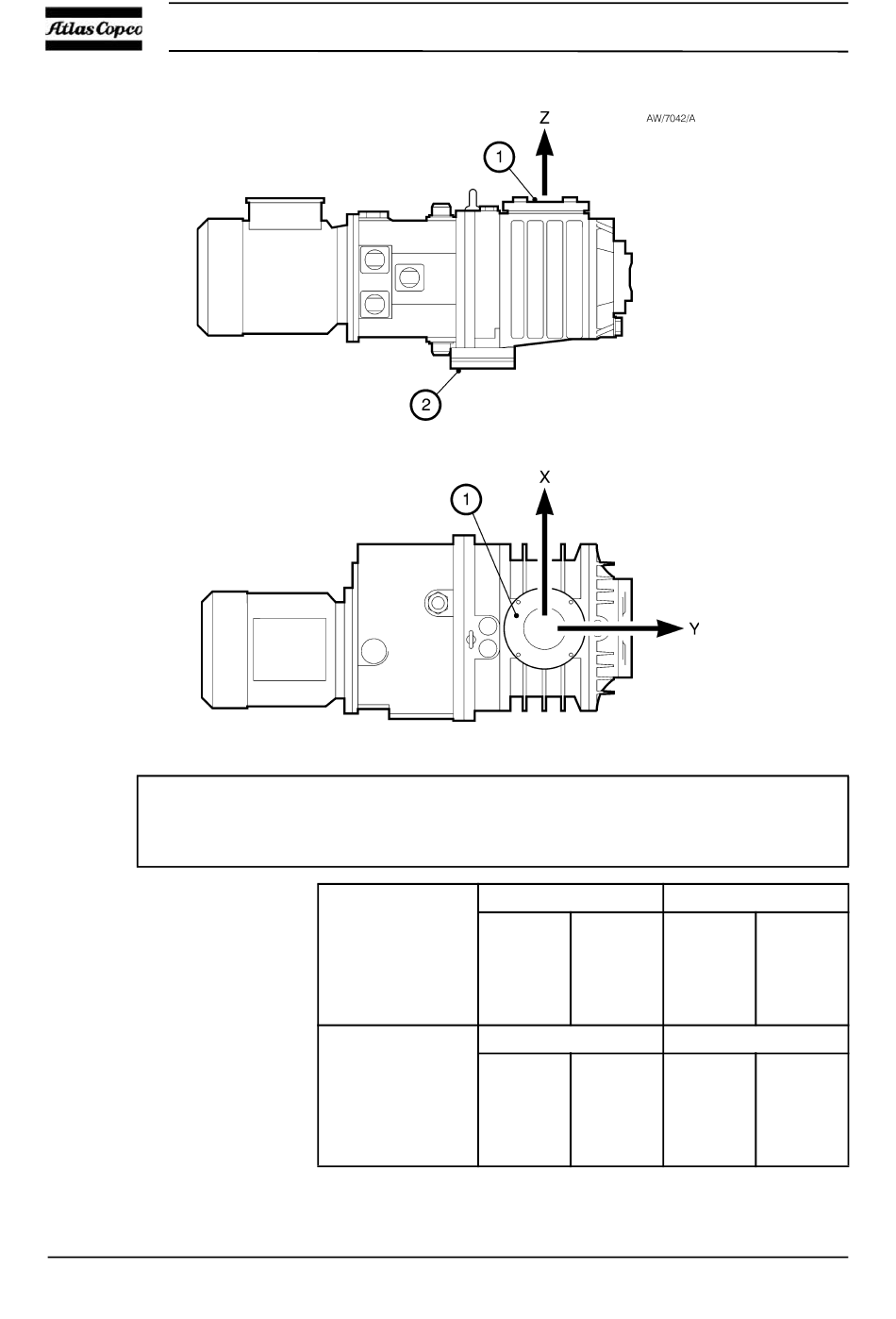

De getoonde pomp is een ZRS 250. De maximale flensbelastingen zijn van
toepassing voor alle ZRS-pompen.
1. Pompinlaat
2. Pompuitlaat
F Kracht
M Moment
R Resultante
X Belastingsoriëntatie
Y Belastingsoriëntatie
Z Belastingsoriëntatie
31
Figuur 9 – Maximale flensbelastingen
Maximale kracht
FX
FY
FZ
FR
Maximaal moment
MX
MY
MZ
MR
Pompinlaat
±1000 N
±224 lbf
±1000 N
±224 lbf
±2000 N
±449 lbf
±2400 N
±539 lbf
Pompinlaat
±500 Nm
±112 lbf ft
±500 Nm
±112 lbf ft
±500 Nm
±112 lbf ft
±870 Nm
±195 lbf ft
Instructiehandleiding
Pompuitlaat
±750 N
±168 lbf
±750 N
±168 lbf
±1500 N
±337 lbf
±1800 N
±404 lbf
Pompuitlaat
±300 Nm
± 67 lbf ft
±300 Nm
± 67 lbf ft
±300 Nm
± 67 lbf ft
±520 Nm
±116 lbf ft
6996 0220 06 Issue B
