Aandrijfriem vervangen
Onderhoudsinterval: Om de 100 bedrijfsuren
Opmerking:
Vervang de riem als deze tekenen van
slijtage, scheuren, verglazen of schade vertoont.
1. Parkeer de machine op een horizontaal vlak en
stel de parkeerrem in werking.
2. Zet de motor af en haal het sleuteltje uit het
contact.
3. Draai de bouten waarmee de riemkap aan de
machine bevestigd is los tot u de riemkap kunt
verwijderen.
4. Verwijder de riemkap
5. Schroef de 4 bevestigingsbouten van de
motorplaat en de 4 bouten waarmee de
achterkant van de riemkap aan de motor
bevestigd is los.
6. Schroef de spanbout van de riem en de
contramoer los en schuif de motor naar de
behuizing van het vliegwiel om de riem losser
te maken
(Figuur
7. Vervang de aandrijfriem
8. Span de nieuwe riem zo aan dat er een gewicht
van 8 kg nodig is om de riem in het midden 10
mm in te drukken.
9. Schroef de 4 bevestigingsbouten van de
motorplaat en de 4 bouten waarmee de
achterkant van de riemkap aan de motor
bevestigd is vast.
10. Monteer de riemkap en zet deze vast met de
ringen en bouten die u eerder hebt verwijderd.
(Figuur
24).
25).
Onderhoud van de frees
De tanden vervangen
Onderhoudsinterval: Bij elk gebruik of
dagelijks—Controleer de toestand
van de tanden; draai of vervang
tanden die versleten of beschadigd
zijn en draai de moeren van alle
tanden aan.
Door de grote belasting van de tanden moet u ze
regelmatig draaien en vervangen
u tanden draait of vervangt, moet u elke tandenhouder
op het wiel inspecteren, met inbegrip van de vlakken
die de rotatie van de tanden verhinderen. Indien
de tandenhouder is beschadigd, moet u het wiel
vervangen. Draai de moeren van alle tanden die u
niet draait of vervangt aan met een torsie van 68 Nm.
1. Scherpe tand
Elke tand beschikt over 3 standen. Dat wil zeggen dat
u een tand twee keer kunt draaien om een nieuwe
scherpe rand te verkrijgen vooraleer u de tand moet
vervangen. Om een tand te draaien moet u de moer
losdraaien waarmee de tand is bevestigd
Druk de tand naar voren en draai hem een derde van
een slag, tot een ongebruikte rand naar buiten wijst.
Draai de moer waarmee de tand bevestigd is vast met
een torsie van 68 Nm.
Om een tand te vervangen: verwijder de moer
waarmee de tand bevestigd is en breng een nieuwe
tand, ring en moer aan op dezelfde plaats
Draai de moer waarmee de tand bevestigd is vast met
een torsie van 68 Nm.
22
(Figuur
27). Voordat

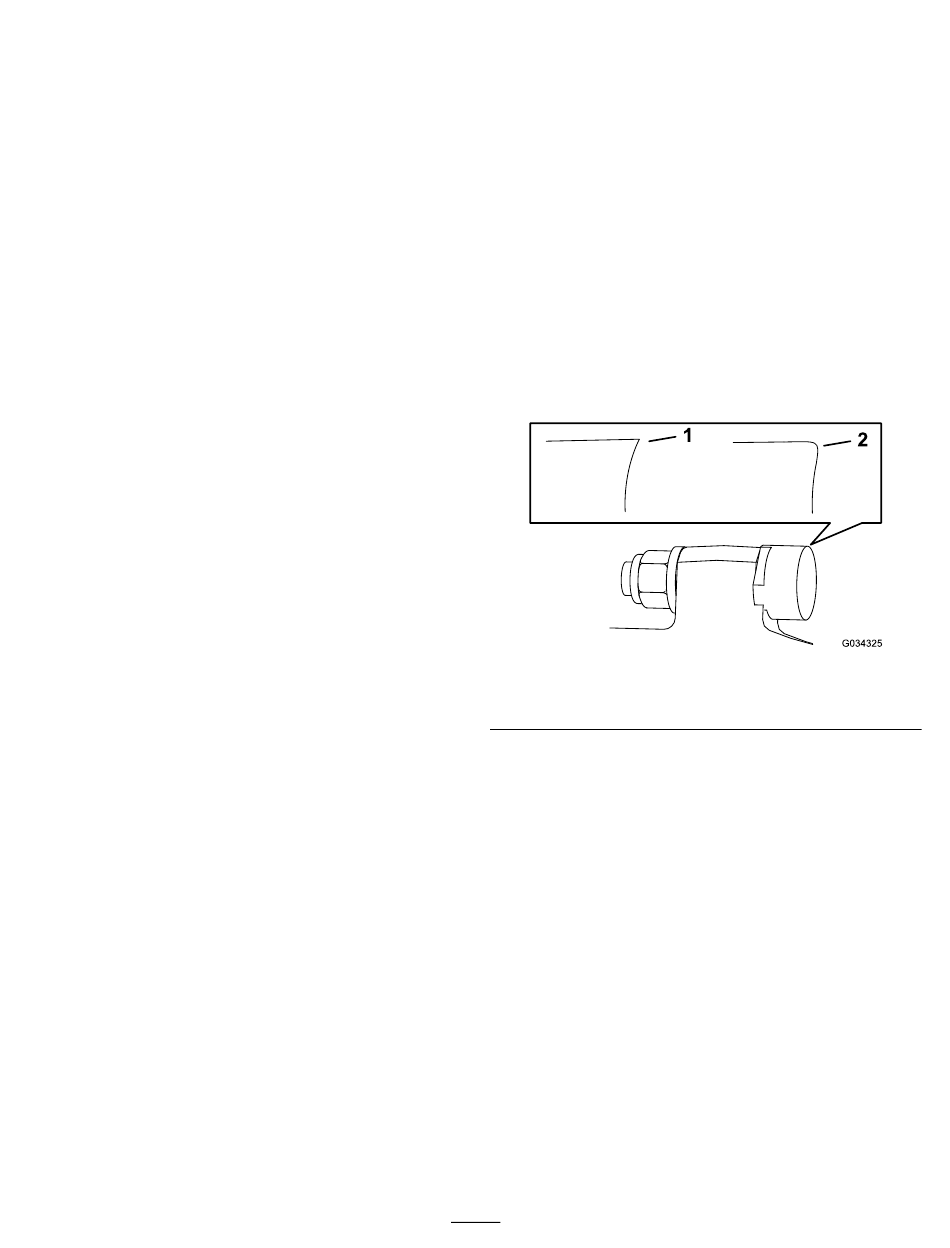

Figuur 27
2. Versleten tand
(Figuur
(Figuur
g034325
28).
28).
