5 Op de voedingsspanning en het bussysteem aansluiten

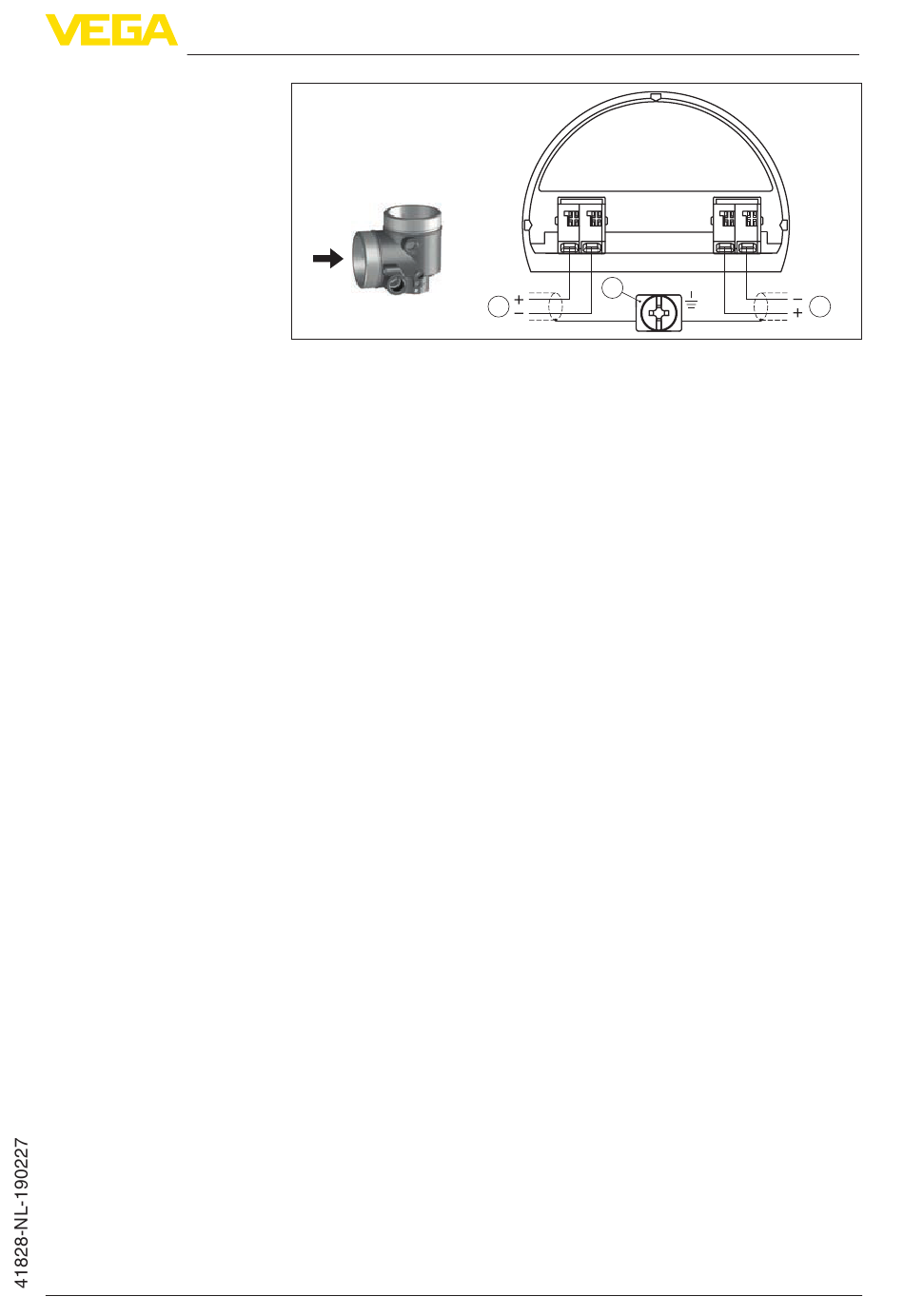

Fig. 20: Aansluitruimte tweekamerbehuizing, extra elektronica "extra stroomuit-
gang"
1
Eerste stroomuitgang (I) - voedingsspanning en signaaluitgang sensor
(HART)
2
Extra stroomuitgang (II) - voedingsspanning en signaaluitgang (zonder
HART)
3
Aardklem voor aansluiting van de kabelafscherming
5.6
Inschakelfase
Na de aansluiting van de VEGAFLEX 81 op het bussysteem voert het
instrument eerst ca. 30 seconden lang een zelftest uit. De volgende
stappen worden doorlopen:
•
Interne test van de elektronica.
•
Weergave van een statusmelding "F 105 bepaal meetwaarde" op
display resp. PC
•
Statusbyte gaat kort naar storing
Daarna wordt de actuele meetwaarde via de signaalkabel uitgestuurd.
De waarde houdt rekening met al uitgevoerde instellingen, bijv. de
fabrieksinstelling.
I
4...20mA
+
1
2
( )
(-)
3
1
I I
4...20mA
+
