10 Bijlage
berichten via de bus verzenden. De initiatieven gaan daarbij uit van de master, de geadresseerde
slave antwoordt. De dataoverdracht is serieel (EIA-485) in de bedrijfsstand RTU. In de hier interes-
sante RTU- en ASCII-modus worden de data in binaire vorm overgedragen. Het telegram bestaat in
principe uit het adres, de functie, de data en de overdrachtscontrole.
Busarchitectuur
In de versie Modbus RTU kunnen maximaal 32 deelnemers op een bus worden aangesloten. De
kabellengte van de getwiste tweedraadskabel mag maximaal 1200 m zijn. De bus moet aan beide
zijden met een afsluitweerstand van 120 Ohm op de laatste busdeelnemer worden afgesloten. De
weerstand is in de VEGAFLEX 81 al geïntegreerd en wordt via een schuifschakelaar geactiveerd/
gedeactiveerd.
4
1

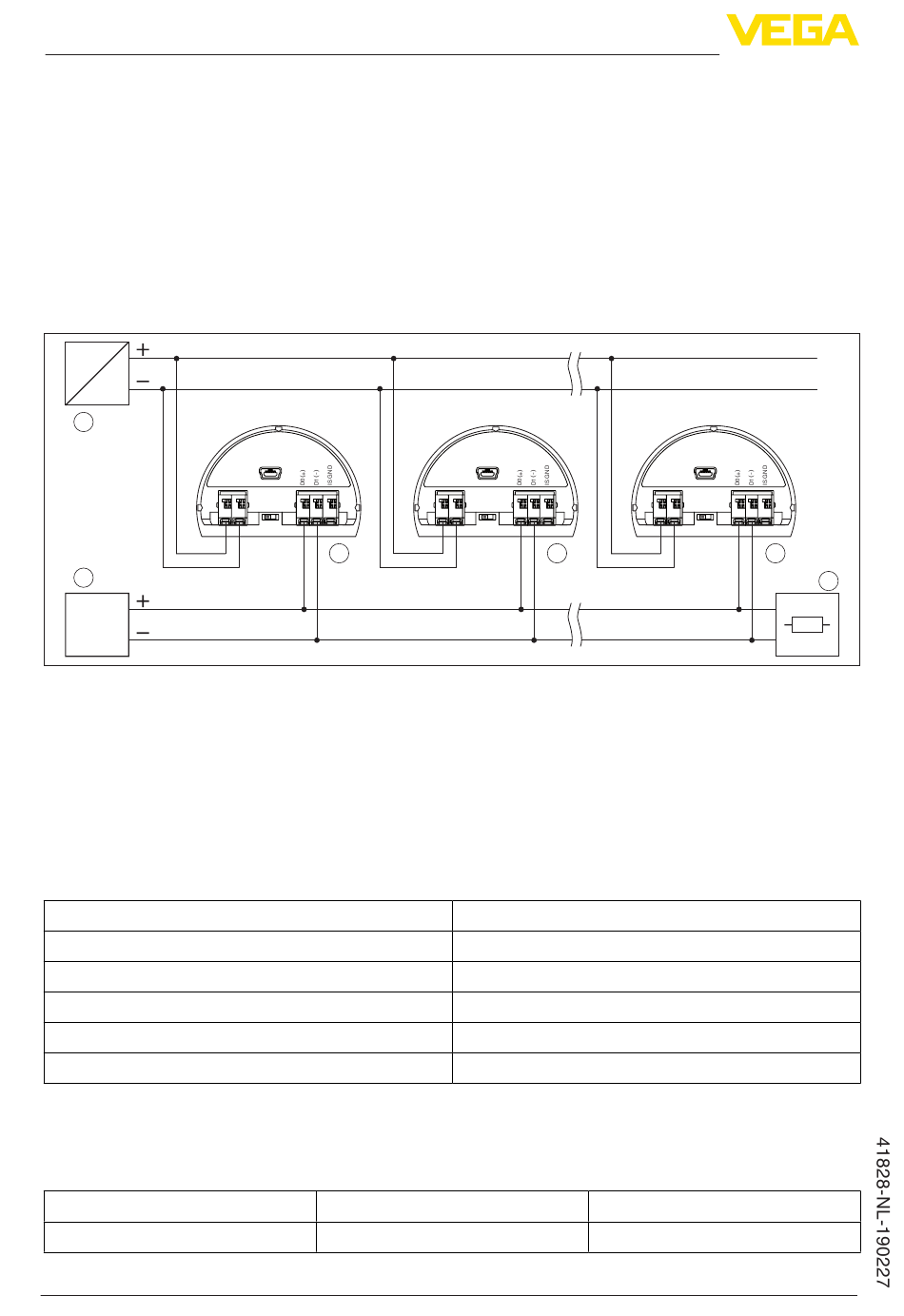

Fig. 51: Busarchitectuur Modbus
1
RTU
2
Afsluitweerstand
3
Busdeelnemer
4
Voedingsspanning
Beschrijving protocol
De VEGAFLEX 81 is geschikt voor aansluiting op de volgende RTU's met Modbus RTU- of AS-
CII-protocol.
RTU
ABB Totalflow
Bristol ControlWaveMicro
Fisher ROC
ScadaPack
Thermo Electron Autopilot
Parameters voor de buscommunicatie
De VEGAFLEX 81 is met de defaultwaarde vooringesteld:
Parameter
Baud Rate
84
USB
MODBUS
power supply
+
1
2
off on
3 4
5
( )
(-)
3
Configurable Values
1200, 2400, 4800, 9600, 19200
USB
MODBUS
power supply
+
1
2
off on
3 4
5
( )
(-)
3
Protocol
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Modbus RTU, ASCII
Default Value
9600
VEGAFLEX 81 • Modbus- en Levelmaster-protocol
USB
MODBUS
power supply
+
1
2
off on
3 4
5
( )
(-)
3
2
