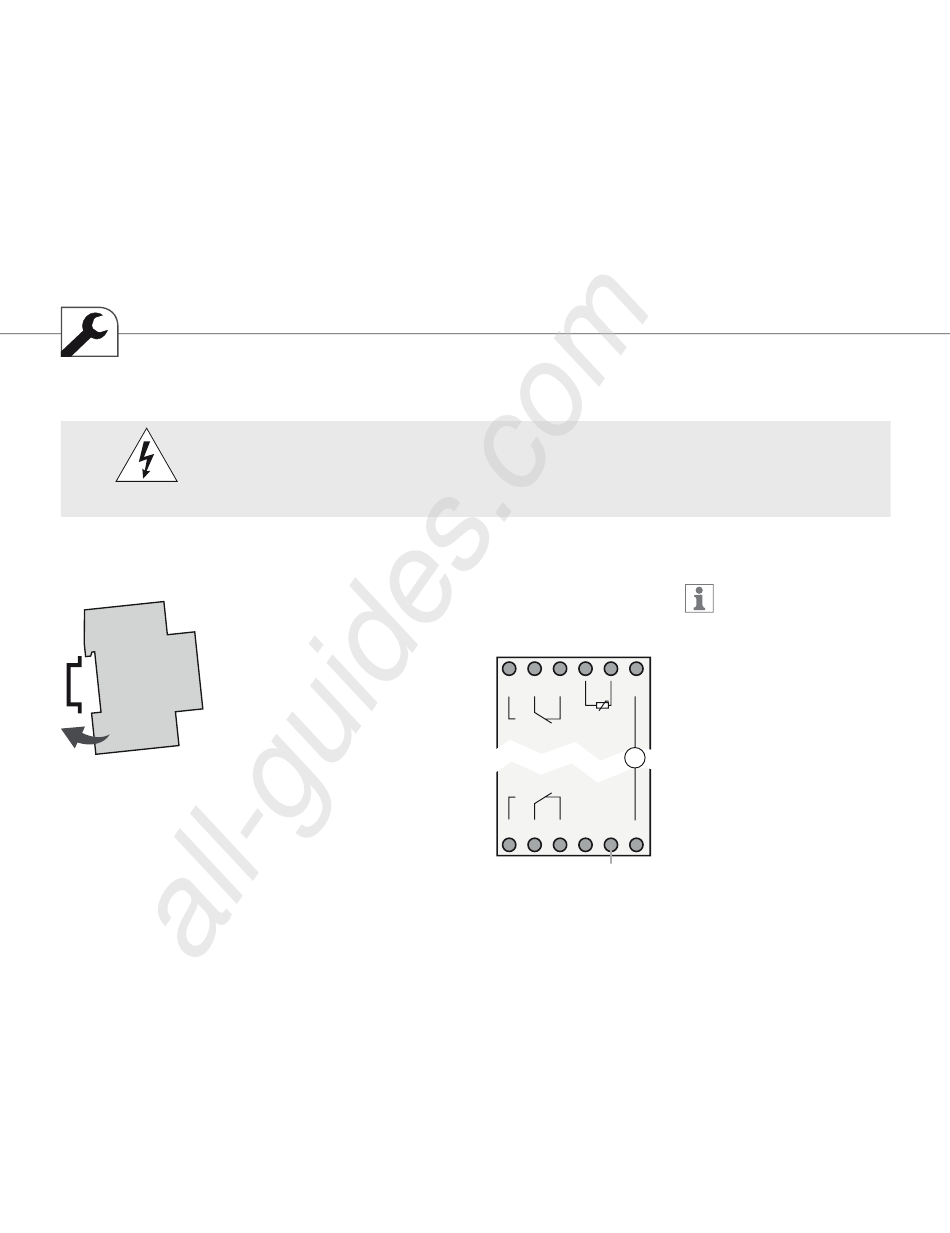

Instalación y montaje
ADVERTENCIA
Montaje en carril DIN
Colocar el aparato ligeramente inclinado por
encima del carril Después empujarlo hacia atrás
hasta que enganche
176
All manuals and user guides at all-guides.com
¡Peligro de muerte por electrocución!
¡La conexión y el montaje deben realizarse por un electricista profesional!
Z
Z
Esquema de conexión
CH1 = canal 1
CH2 = canal 2
_
5
6
7
+
L
DCF/GPS
Ch2
M ~
Ch1
1
2
3
S
N
Entrada externa
El módulo LAN y el
temporizador deben
operarse en la
misma fase
La distancia entre
los dos aparatos no
debe ser superior a
50 metros
