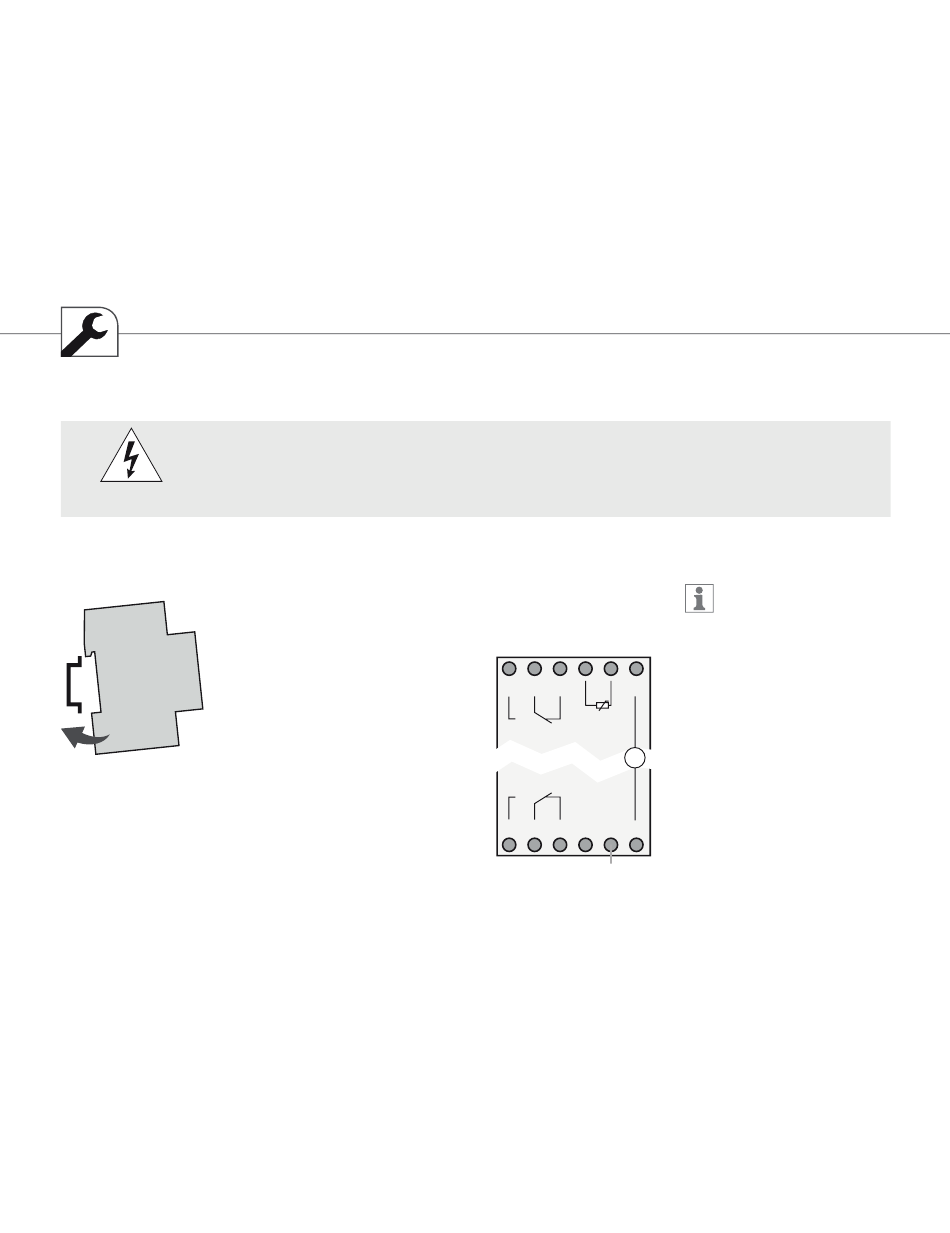

Intallation och montering
VARNING
Montering på DIN-skena
Sätt på apparaten snett uppifrån på skenan Tryck
den sedan bakåt tills den hakar i
344
All manuals and user guides at all-guides.com
Livsfara från elektriska stötar�
Anslutning och montering får bara göras av behörig elektriker
Z
Z
Kopplingsschema
CH1 = kanal 1
CH2 = kanal 2
_
5
6
7
+
L
DCF/GPS
Ch2
M ~
Ch1
1
2
3
S
N
Extern ingång
LAN-modulen och
tidskopplingsuret
skall drivas i
samma fas
Avståndet
mellan de båda
apparaterna får inte
vara större än 50
meter
