Installatie en montage
WAARSCHUWING

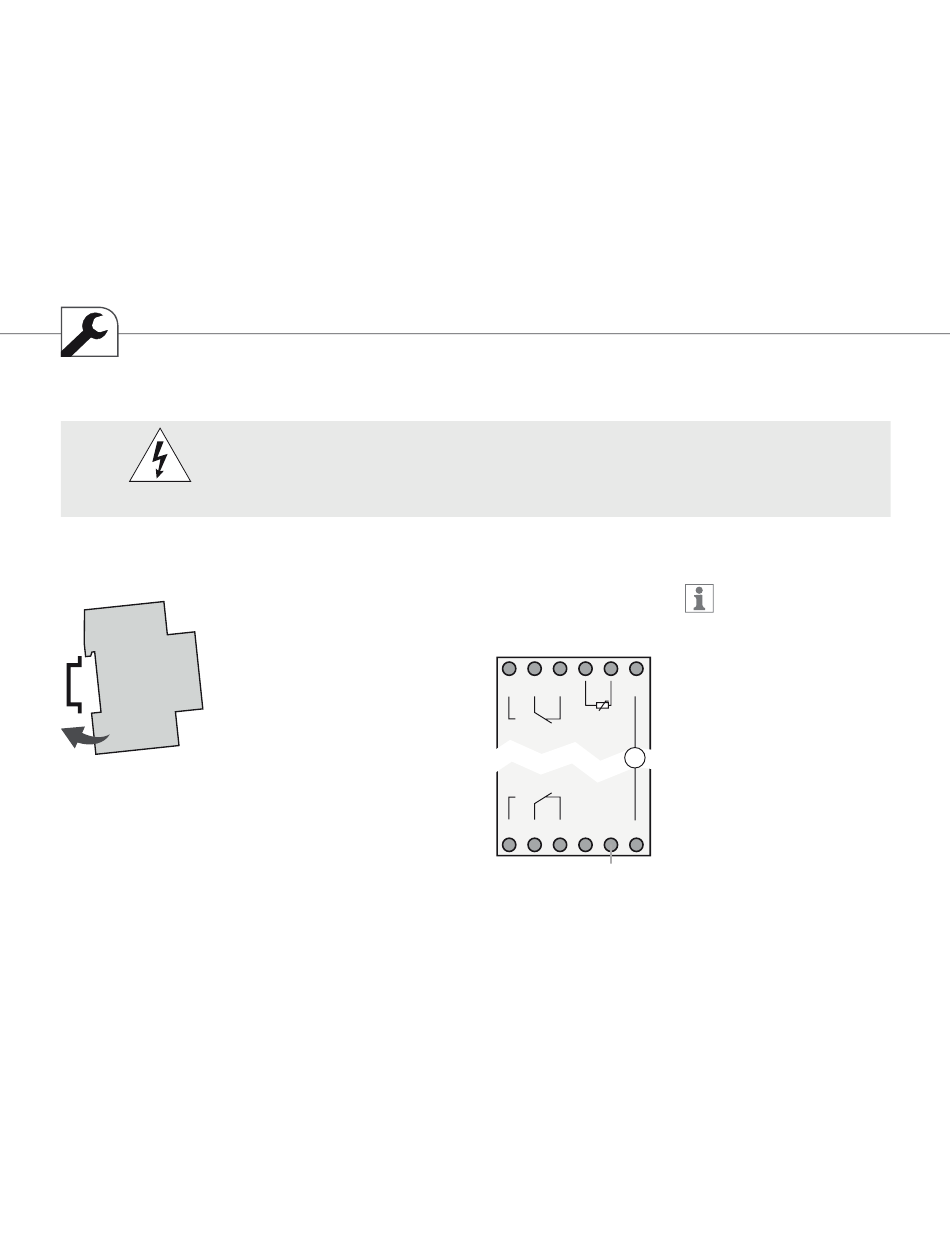

Montage op DIN-rail
Apparaat iets schuin, van boven op de rail
zetten Vervolgens naar achteren drukken, tot hij
vastklikt
260
All manuals and user guides at all-guides.com
Levensgevaar door elektrische schok!
Aansluiting en montage uitsluitend door een elektromonteur!
Z
Z
Aansluitschema
CH1 = kanaal 1
CH2 = kanaal 2
_
5
6
7
+
L
DCF/GPS
Ch2
M ~
Ch1
1
2
3
S
N
Externe ingang
LAN-module en tijd-
schakelklok moeten
op dezelfde fase
worden gebruikt
De afstand tussen
de beide apparaten
mag niet groter zijn
dan 50 meter
