Inhoudsopgave

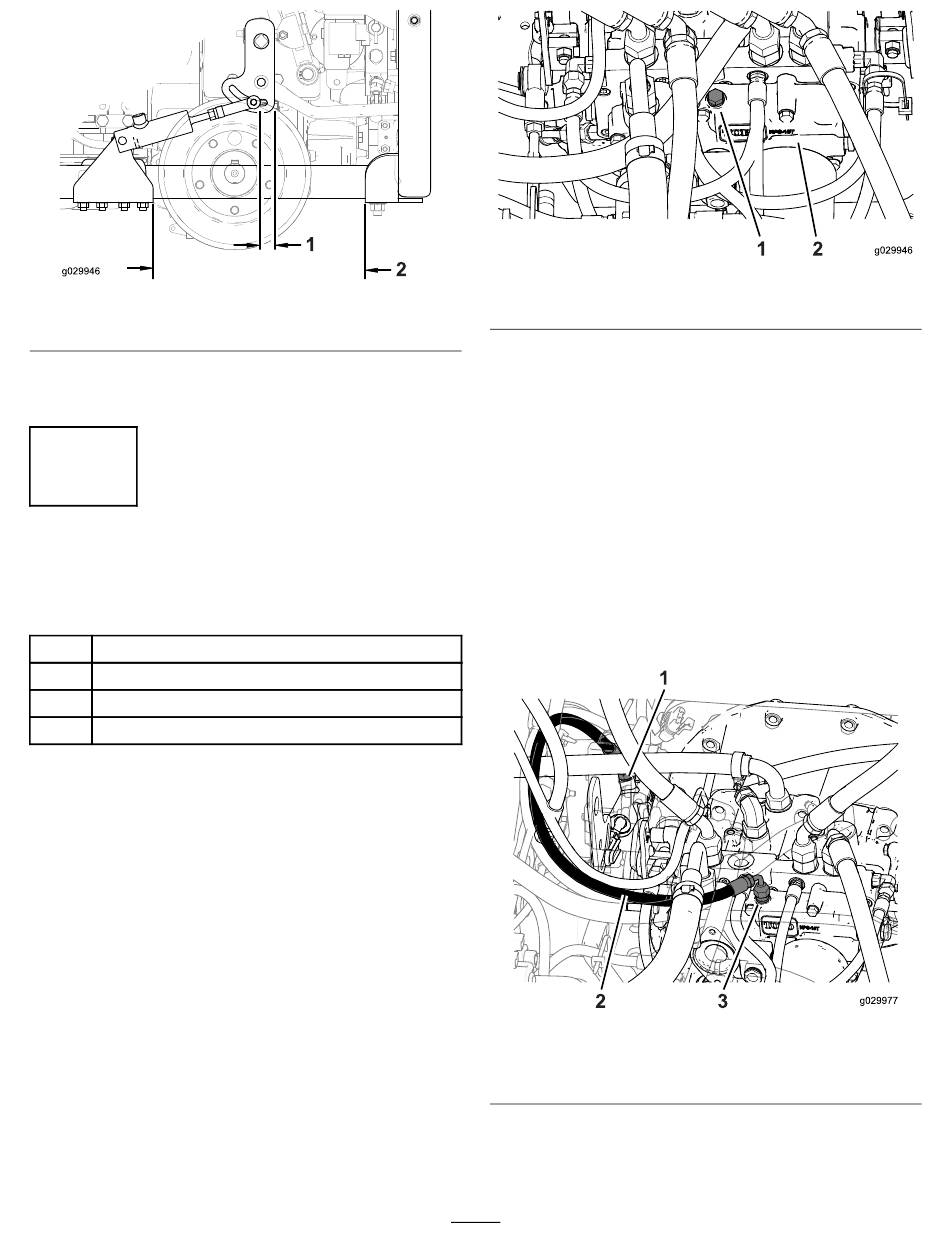

Figuur 10
1. 2,2 cm
7. Draai de 4 flensmoeren vast waarmee de montagebeugel
aan het frame is bevestigd
4
De hydraulische slangen
aansluiten
Benodigde onderdelen voor deze stap:
1
Korte hydraulische slang
1
Lange hydraulische slang
1
Hydraulische fitting (recht)
3
Tie-wrap
De korte hydraulische slang aansluiten
Draai de bestuurdersstoel om toegang te krijgen tot het
hydraulische verdeelstuk; raadpleeg de Gebruikershandleiding
van de tractie-eenheid.
1. Zoek en verwijder de plug met schroefdraad op de
hydraulische transmissie
2. 33 cm
(Figuur
7).
(Figuur
11).
1. Plug met schroefdraad
2. Sluit de rechte hydraulische fitting aan op de plaats
waar u de plug met schroefdraad hebt verwijderd van
de hydraulische transmissie.
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie gesmeerd zijn
voordat u de fitting gaat monteren.
3. Draai de rechte hydraulische fitting vast met een torsie
van 12-14 N·m.
4. Sluit de slangfitting (van 90 graden) op de korte
hydraulische slang aan op de rechte hydraulische fitting
op de hydraulische transmissie
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie zijn gesmeerd
voordat u de slang gaat monteren.
1. Hydraulische fitting (recht)
2. Korte hydraulische slang
5. Draai de fitting vast met een torsie van 24-29 N·m.
6. Leid de korte hydraulische slang zoals getoond in
Figuur
13.
5
Figuur 11
2. Hydraulisch verdeelstuk
(Figuur
12).
Figuur 12
3. Slangfitting (90 graden)
