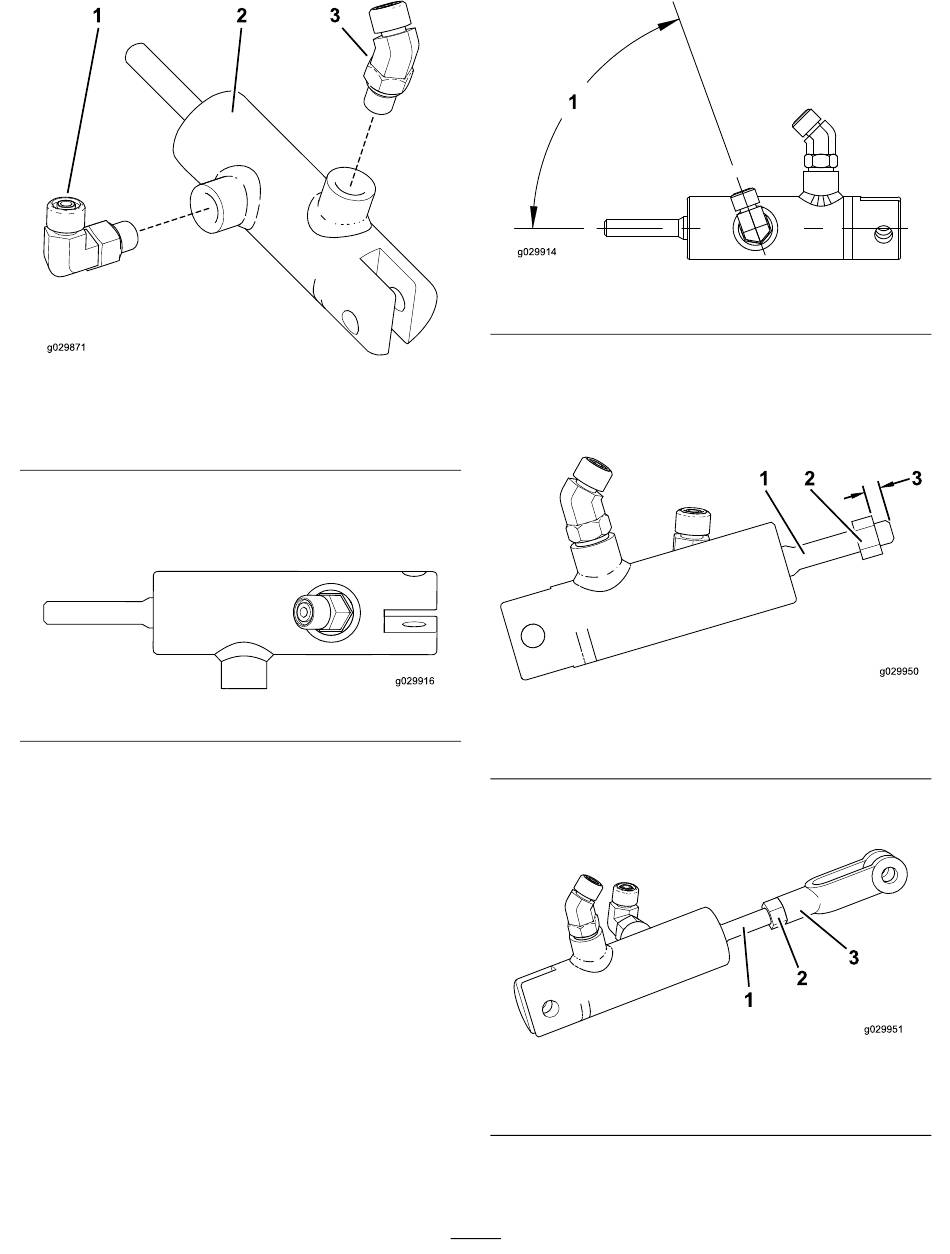

Figuur 2
1. Hydraulische fitting
(90 graden)
2. Hydraulische cilinder
2. Draai de fitting vast met een torsie van 20-26 N·m.
3. Richt het open uiteinde van de fitting langs de as van
de hydraulische cilinder
Figuur 3
4. Monteer de hydraulische fitting (90 graden) aan de
uitschuifopening van de hydraulische cilinder
2).
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie gesmeerd zijn
voordat u de fittings gaat monteren.
5. Draai de fitting vast met een torsie van 20-26 N·m.
6. Draai het open uiteinde van de fitting 70 graden, zoals
getoond in
(Figuur
4).
3. Hydraulische fitting
(45 graden)
(Figuur
3).
(Figuur
1. 70 graden
De verbindingspen monteren
1. Draai de contramoer (3/8 inch) op de cilinderstang tot
ze zich op 2,22 cm van het uiteinde bevindt
1. Cilinderstang
2. Contramoer (3/8 inch)
2. Monteer de gaffel van het remsysteem losjes op de
cilinderstang tot deze de contramoer raakt
1. Cilinderstang
2. Contramoer (3/8 inch)
3
Figuur 4
(Figuur
Figuur 5
3. 2,22 cm
(Figuur
Figuur 6
3. Gaffel van remsysteem
5).
6).
