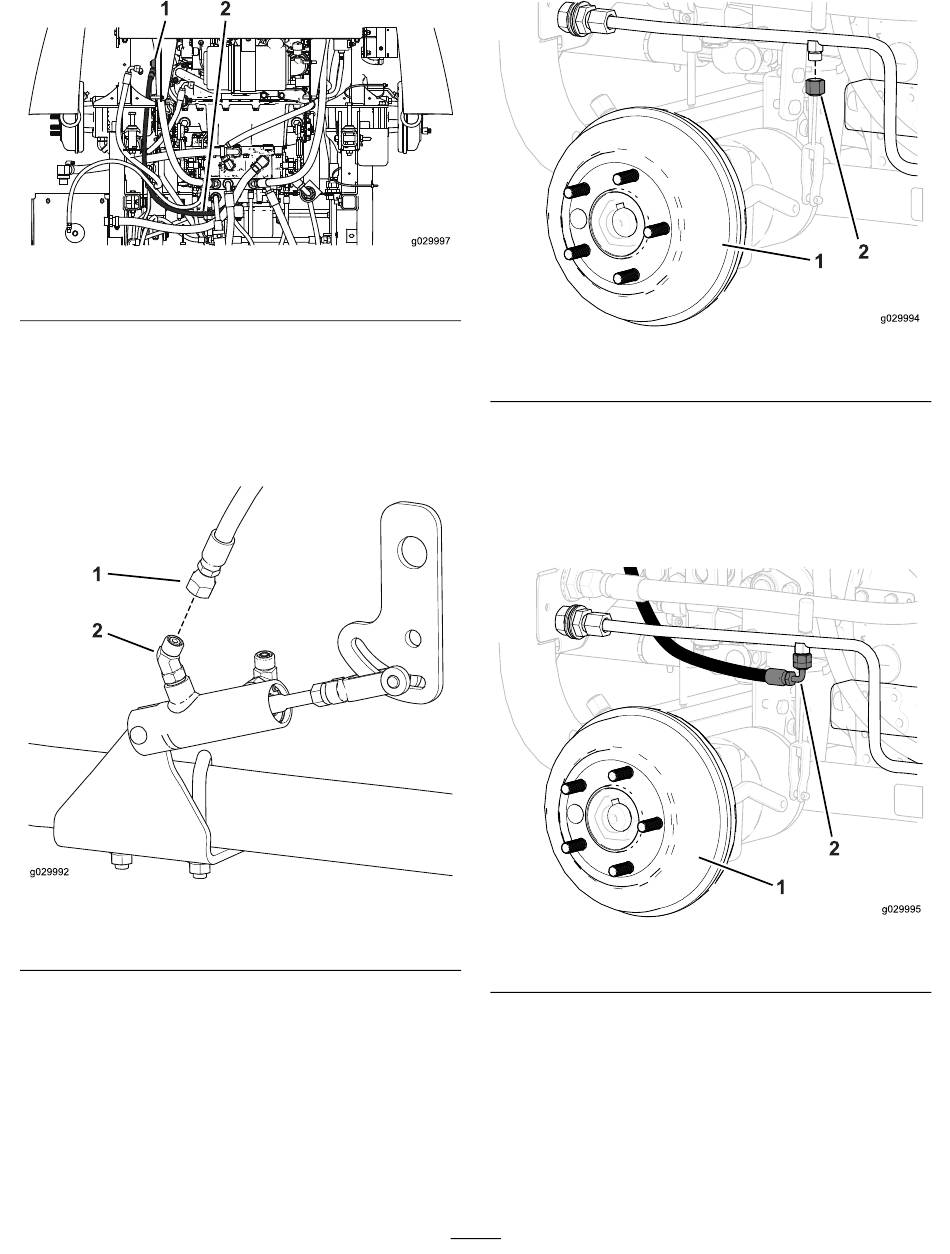

1. Hydraulische cilinder
7. Sluit de rechte slangfitting op de korte hydraulische
slang aan op de hydraulische fitting van 45° op de
hydraulische cilinder
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie zijn gesmeerd
voordat u de slang gaat monteren.
1. Fitting van slang (recht)
8. Draai de fitting vast met een torsie van 20-26 N·m.
De lange hydraulische slang aansluiten
1. Zoek en verwijder de dop met schroefdraad op de
hydraulische leiding.
Figuur 13
2. Korte hydraulische slang
(Figuur
14).
Figuur 14
2. Hydraulische fitting
(45 graden)
1. Wielnaaf links achter
2. Sluit de slangfitting (van 90 graden) op de lange
hydraulische slang aan op de hydraulische fitting op de
hydraulische leiding
Opmerking: Zorg ervoor dat alle O-ringen op hun
plaats zitten en met hydraulische olie zijn gesmeerd
voordat u de slang gaat monteren.
1. Wielnaaf links achter
3. Draai de fitting vast met een torsie van 24-29 N·m.
4. Leid de lange hydraulische slang zoals getoond in
Figuur
17.
6
Figuur 15
2. Slangfitting (90 graden)
(Figuur
16).
Figuur 16
2. Dop met schroefdraad
