Functie
Ingestelde waarde
5-00~5-05=05 Jog
commando
5-00~5-05=04
Toggle Aan/Uit tijd.
5.)Indien de S curve tijd (3-04/3-05) is ingesteld op 0, is de S curve uitgeschakeld, dwz
versnelling en vertraging gebeurt lineair .

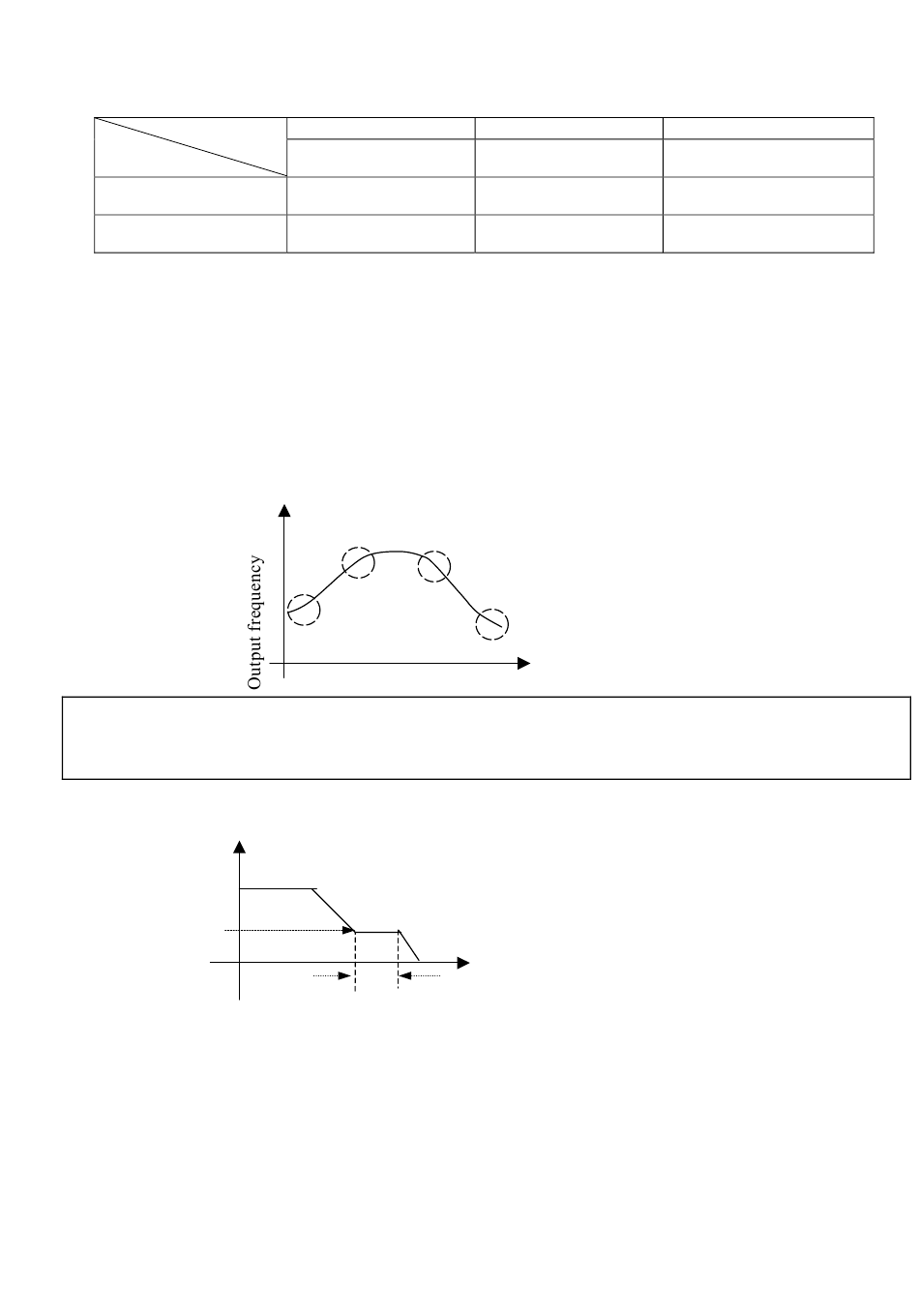

6.)Indien de S curve tijd (3-04/3-05) groter is dan 0, gebeurt de versnelling en vertraging
volgens onderstaande curve.
7.)Ondanks de compensatie voor de vertragingstijd is de versnellings- en vertragingstijd =
de ingestelde versnelling/vertragingstijd + S curve tijd. Voorbeeld: versnellingstijd = 3-
03+ 3-04。
8.)Tijdens het versnellen en vertragen , kan er een resterende fout in het versnellen en
vertragen toggling blijven. Indien U de toggle versnelling en vertragingstijd nodig heeft
tijdens het versnellen of vertraging gelieve de S curve tijd op 0 te plaatsen (3-04/3-05).
3-10 : Startfrequentie DC Injectie (Hz) : 0.1 – 10.0
3-11 : Remniveau DC Injectie (%) : 0.0 – 300.0
3-12 : Remtijd DC Injectie (sec.) : 0.0 – 25.5
3-12 / 3-10 De tijd en startfrequentie van de DC remming gebeurt volgens onderstaande curve:
HZ
3-10
Aan/ uit tijd 1(3-02/3-03)
1-06 bepaald de uitgangs-
frequentie
Off
Off
S Curve time
3-12
Aan/ Uit tijd 2 (3-06/3-07)
1-06 bepaald de uitgangs-
frequentie
Off
On
Time
t
JOG Aan/Uit tijd (3-08/3-09)
Aan op 6-01 Jog frequentie
On
Off
22
