9-08 Elektronische motorstroombeveiliger:
0000 Ingeschakeld
0001 Uitgeschakeld
9-09 Selectie motortype:
0000 Motoren zonder geforceerde koeling
0001 Motoren met een geforceerde koeling
9-10 Selectie motoroverstroom beschermingscurve:
0000 Constant koppel (OL=103%)(150%,1 minuut)
0001 Variabel koppel (OL=113%)(123%,1 minuut)
9-11 Werking nadat de overkoppel beveiliging is ingeschakeld:
0000 Uitlopen tot stop
0001 Omvormer geeft geen foutmelding

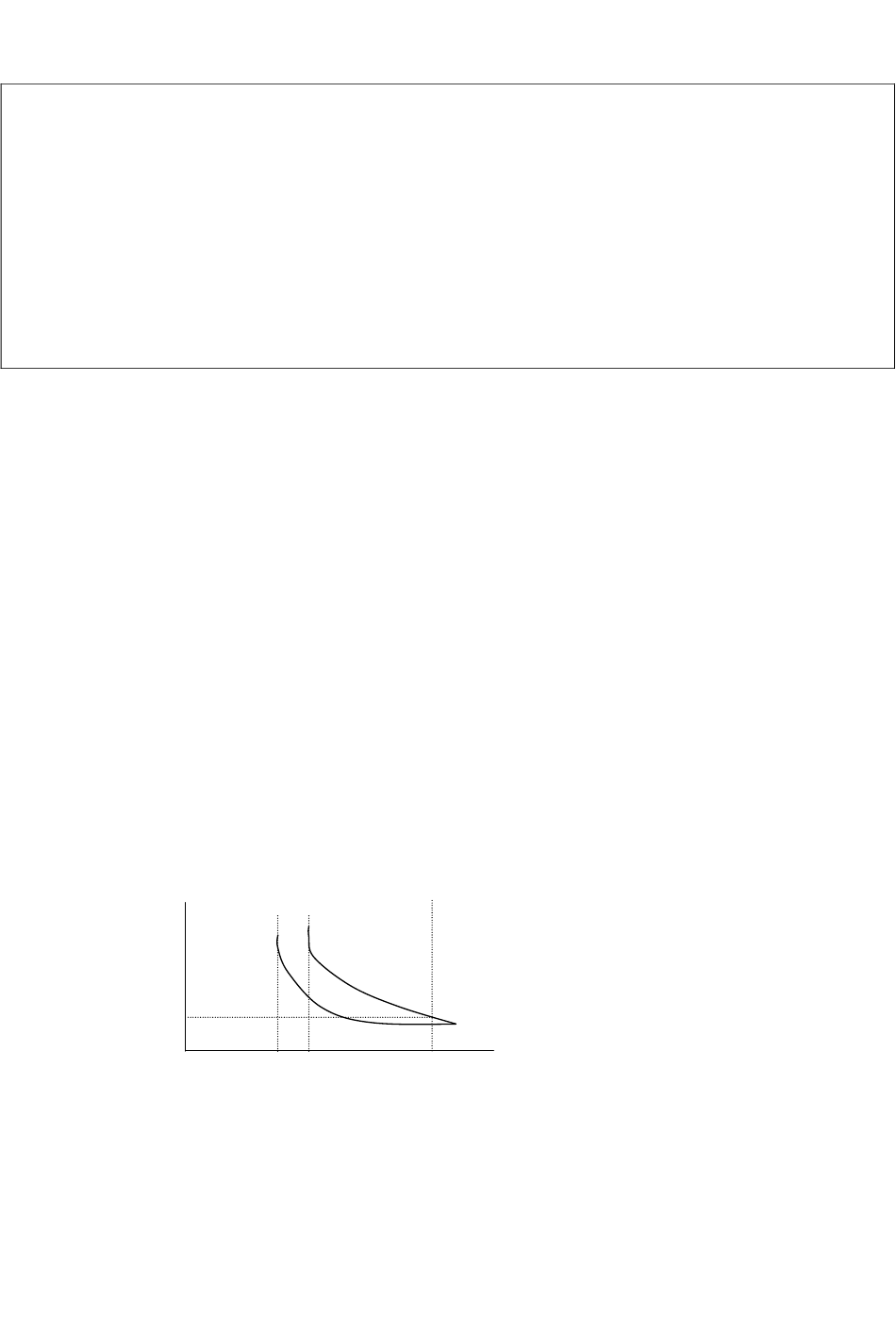

Beschrijving van de thermische relaisfunctie:
1. 9-10 = 0000: Bescherming van de mechanische belasting, als de belasting minder is dan
= 0001: Bescherming van HVAC belastingen(Ventilator, pomp...). Als de belasting
2. De beveiliging van de koelrib zal verminderen als de motor op lage snelheid draait. Zijn
actieviveau zal op hetzelfde niveai minderen (Curve 1 verandert in curve 2).
3. 9-09 = 0000 set 0-05 as the rated frequency of the serve motor.
9-11 = 0000: De omvormer zal uitlopen tot stop als het thermisch relais in werking gaat en
= 0001: De omvormer blijft werken en zal OL1 vertonen op het display. De
Minuten
.
1.0
103%van de geschatte stroom dan zal de motor blijven draaien. Is de
belasting groter dan 150% van de geschatte stroom zal de motor nog 1
minuut verder draaien. Voor de waarden hiertussen zie naar onderstaande
curve (1).
lager is dan 113% van de geschatte stroom dan zal de motor blijven draaien.
Is de belasting groter dan 123% van de geschatte stroom dan zal de motor nog
1 minuut draien. Voor de waarden hiertussen zie naar onderstaande grafiek
(1).
OL1 zal knipperend verschijnen op het display. Om terug te starten dient er
gereset te worden.
foutmelding zal pas weer verdwijnen als de stroom zakt tot onder de
103% of 113% (Ingesteld door 9-10).
(1)
(2)
Stroompercentage
150
41
