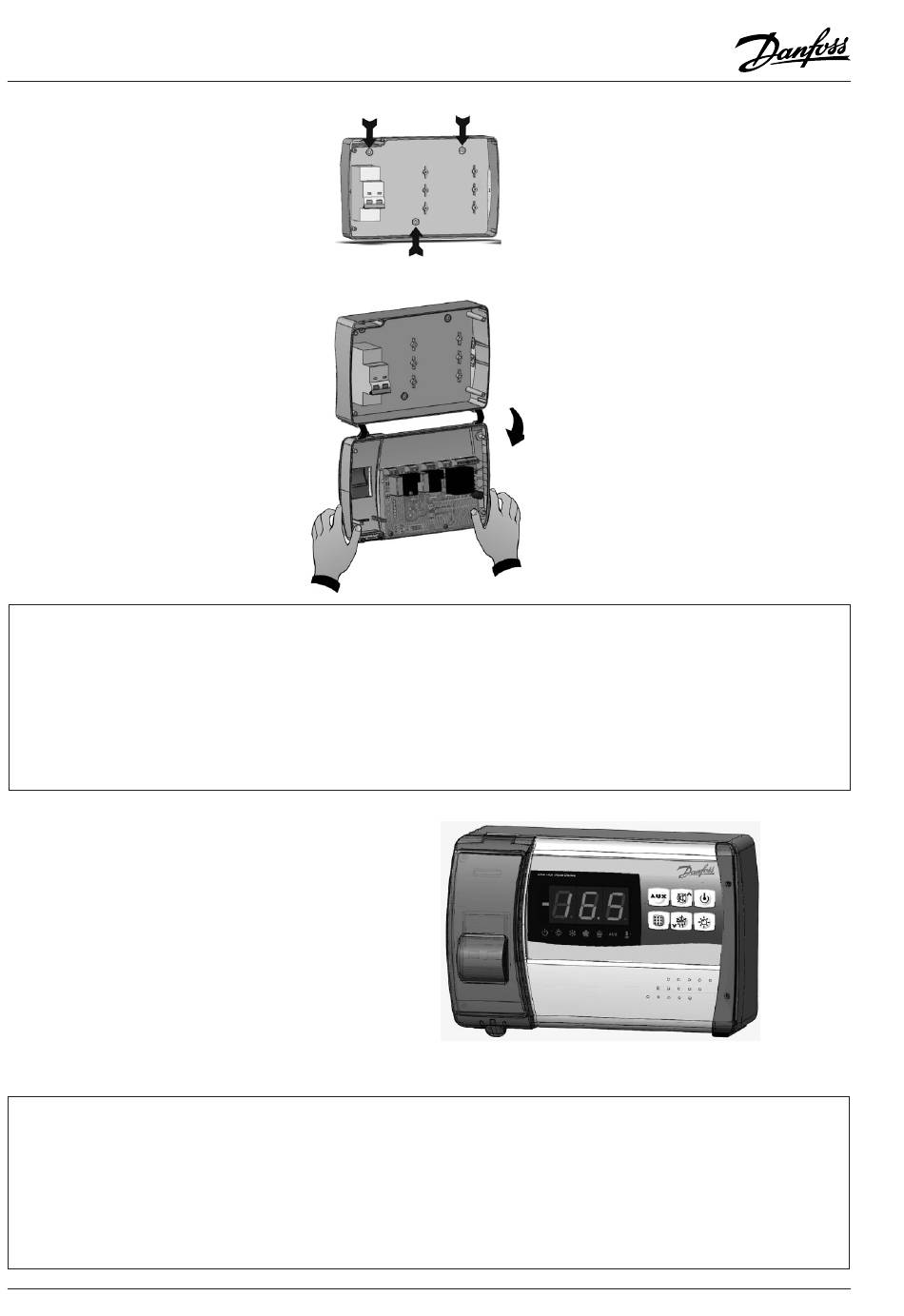

5.
Gebruik de drie bestaande gaten
om de behuizing tegen de muur
te plaatsen. Gebruik 3 schroeven
die geschikt zijn voor het type
wand waartegen u de unit
bevestigt.
6.
Haak de voorkant van het paneel
terug in de behuizing, door de
hengsels terug te schuiven in
hun geleiders. Houd het front
paneel 180 graden gescharnierd,
zodat het elektronische gedeelte
bereikbaar blijft.
NOTA !
Maak alle elektronische verbindingen volgens schema van het corresponderende model (zie
bedradingschema op pagina 16).
Om ervoor te zorgen dat er een goede bescherming blijft bestaan en een goede verbinding
is, dient u correcte bedrading en infrastructuur te gebruiken om een goede isolatie te
kunnen waarborgen. Plaats de bekabeling in de unit zo nauw mogelijk. Let hierbij op dat de
voedingskabels goed gescheiden worden van de signaalkabels. Gebruik clips om de bekabeling
op de plaats te houden.
7.
Sluit het frontpaneel. Zorg dat de bekabeling
binnen de behuizing blijft en dat de behuizing
goed in de zitting zit.
Trek het frontpaneel goed aan, door de 4
schroeven aan te draaien. Zorg ervoor dat de o-
ringen bij elke schroef worden gebruikt.
Start het paneel op en doorloop de
programmering van alle parameters.
NOTA !
Let erop dat de bevestigingsschroeven niet te strak worden aangedraaid. Dit kan leiden tot een
kapotte behuizing en dit zal werking van het toetspaneel in gevaar brengen.
Installeer zekeringen op alle voedingskabels die aangesloten zijn op de OPTYMA Control om
beschadiging aan de unit te voorkomen. Werk en onderhoud aan de OPTYMA Control mag alleen
uitgevoerd worden als de unit is afgesloten van de voeding en elke andere vorm van inductieve/
voedingsvormen. Dit creëert ook veiligheid voor de monteur.
6
RS8FD510 © Danfoss A/S 2015/07
Is Modbus-datacommunicatie
aangesloten, gebruik dan de
JUMPER-instelling op pagina 14,
bij voorkeur vóór alle bedrading
is aangesloten.
