1-fase
Inhoudsopgave

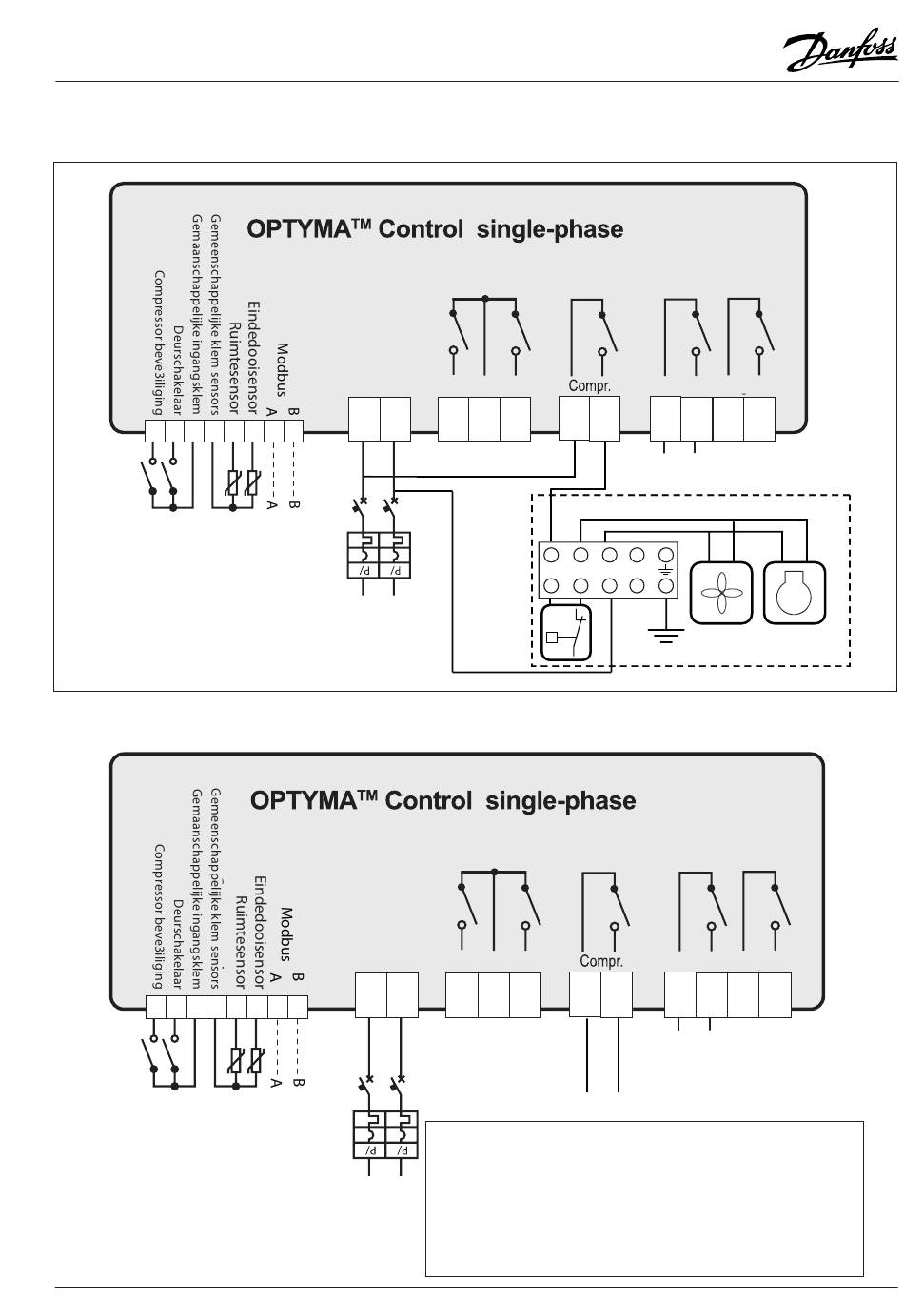

Aansluitschema: OPTYMA
1 2 3 4 5 6 7 8
Aansluitschema: OPTYMA
1 2 3 4 5 6 7 8
OPTYMA
TM
Control 1-fasig - AK-RC 101
TM
1 fase met Optyma koelgroep
Voeding
Power
230 V a.c.
Supply
230Vac
Ontdooi
9 10
TM
Control 1 fase met OPTYMA PLUS
Voeding
Power
230 V a.c.
Supply
230Vac
Ontdooi
9 10
RS8FD510 © Danfoss A/S 2015/07
Vent.
11 12 13
14 15
1
2
HP
P
TM
en SlimPack koelgroep
Vent.
11 12 13
14 15
Compr. aansluiten Relaisuitgang naar ingangsklemmen
ruimtethermostaat van OptymaPlus/SlimPack (verwijder brug vóór):
klem 3-4 Optyma SlimPack
klem 4-5 OptymaPlus Evo.2 H1 - H3
klem 5-6 OptymaPlus Evo.2 H4
klem 6-7 OptymaPlus Evo.2 230V-3Phase
klem 24-25 OptymaPlus New Generation
(DI1 van OptymaPlus Controller)
Uitgang/Alarm
Licht
16 17 18 19
OPTYMA
TM
Condensing unit
N
L
Condenser
Compressor
fan
Uitgang/Alarm
Licht
16 17 18 19
Danfoss
80Z681.10
Danfoss
80Z682.11
17
