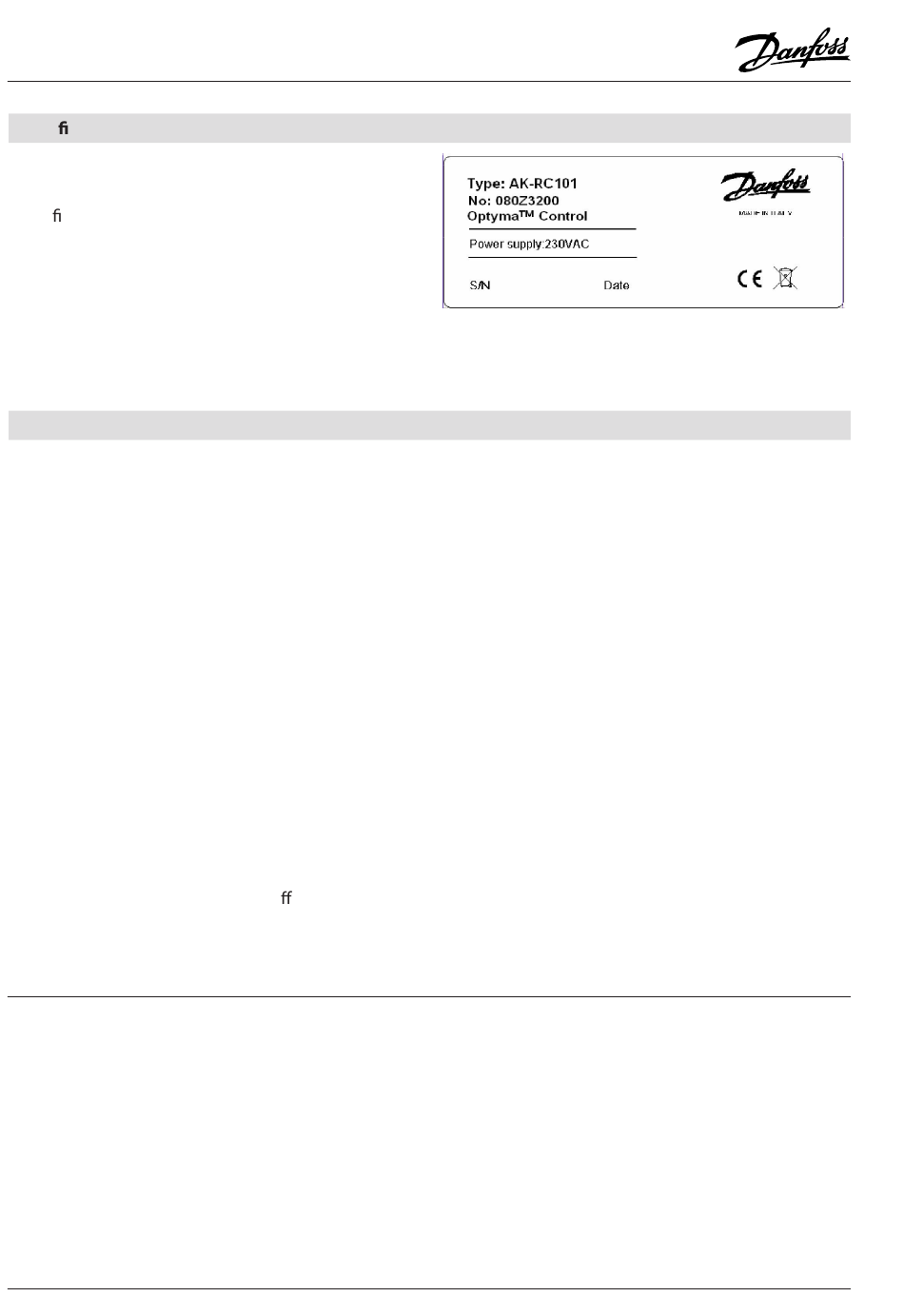

Identi catie
De unit in deze handleiding heeft een ID label op de
zijkant die alle relevantie informatie laat zien voor
identi catie:
• Naam fabrikant
• Type en codenummer
• Productnaam
• Voeding
• Serienummer (10 karakters)
• Datum (Dag/Maand/Jaar)
Installatie
Belangrijke informatie voor de installateur.
Installatie mag alleen geschieden door geautoriseerd personeel!
1. Installeer de unit op een plaats waar de
bescherming is gewaarborgd. Probeer
hierbij tijdens het boren de behuizing niet te
beschadigen.
2. Gebruik geen multi- polaire kabels. Kabels die
verbonden zijn met inductieve elementen en
signalerende kabels, zoals sensoren en digitale
uitgangen.
3. Plaats geen voedingskabels en
signaleringskabels (sensoren en digitale
uitgangen) in dezelfde goot.
4. Minimaliseer de lengte van de kabels, zodat
de kabels niet spiraalvormige vormen gaan
aannemen. Dit kan een nadelig e ect hebben op
de elektronica.
Standaard montagepakket
Voor de installatie en gebruik, wordt de "OPTYMA™
Control 1-fase" geleverd met:
• 3 rubber sluitringen, die geplaatst dienen te
worden tussen de bevestigingsschroeven en de
achterplaat van de behuizing
• 1 handleiding
• 2 temperatuursensoren
4
5. Monteer een algemene zekering front de
6. Alle bekabeling moet een geschikte diameter
7. Als een sensor verlengd moet worden, moet de
8. Bij gebruik van datacommunicatie is het
9. Als datacommunicatie wordt gebruikt, kan
RS8FD510 © Danfoss A/S 2015/07
controller.
hebben relevant aan de vermogenniveaus.
kabel op zijn minst een diameter hebben van
2
1mm
.
belangrijk dat de datacommunicatiekabel correct
is aangesloten. Zie separate documentatie, nr.
RC8AC...
het alarmrelais niet worden gebruikt.
OPTYMA
TM
Control 1-fasig - AK-RC 101
