Afmetingen
Wagenmodel (breedte x hoogte x diepte) . . . . . . 31 x 56 x 29 inch (787 x 1422 x 737 mm)
Afmetingen luchtinlaat . . . . . . . . . . . . . . . . . . . . . ½ npt(i)
Afmetingen vloeistofinlaat . . . . . . . . . . . . . . . . . . UltraMix systemen: ¾ npt(u)
Afmetingen vloeistofuitlaat (mengkamerbuis) . . . ¼ npt(m)
Gewicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . UltraMix systeem met wagen: 210 lb (95 kg)

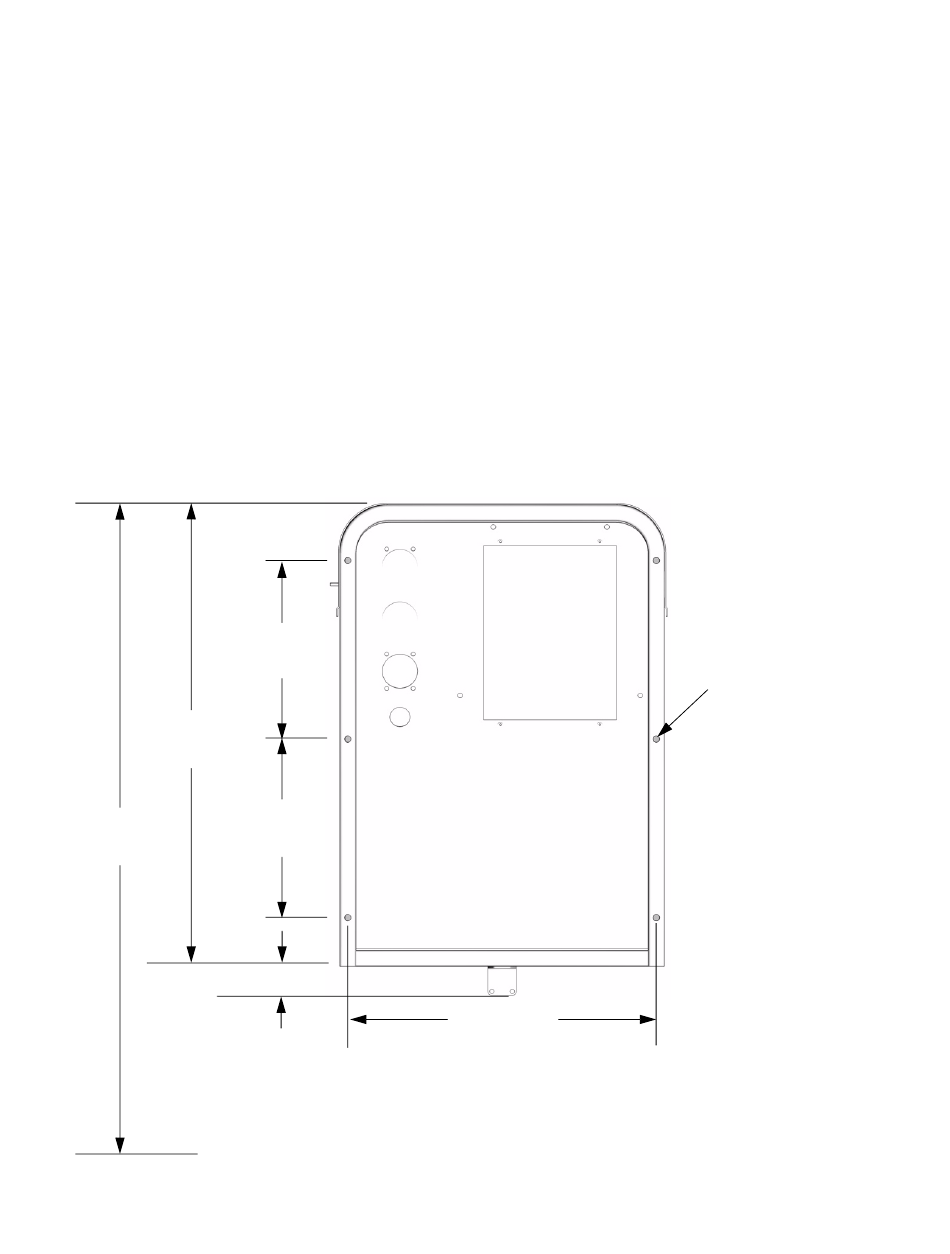

Schema voor wandmontage
(279,4 mm)
28,45 in.
(722,6 mm)
48,0 in.
(279,4 mm)
(1219 mm)
1,79 in. (45,5 mm)
Onderzijde van de pomp of allerlaagste
onderdeel van het systeem
310768E
11 in.
11 in.
HydraMix systemen: 1 in. npsm(u)
UltraMix systeem voor wandmontage: 150 lb (68 kg)
HydraMix systeem met wagen: 240 lb (108 kg)
HydraMix systeem voor wandmontage: 180 lb (81 kg)
19,0 in.
(482,6 mm)
Afmetingen
Zes montagegaten met een
diameter van 0,406 in.
(10,3 mm)
TI4809a
