Installatie
Installatie
De voorbeeldopstelling in A
teemontwerp. Neem contact op met uw Graco- dealer
voor ondersteuning bij het ontwerpen van uw systeem.
Zorg dat alle toebehoren de juiste maten hebben, en
geschikt zijn voor de in het systeem voorkomende
drukniveaus, zodat ze aan de eisen van het systeem
voldoen.
Nummers en letters in de tekst verwijzen naar de
nummers en letters in de afbeeldingen.
Pictogrammen in de tekst verwijzen naar pictogrammen
op de gebruikersinterface.
Wanneer het systeem voor de eerste keer wordt
gestart of langer dan 2 maanden niet heeft
gewerkt, moet u het eerst 8 uur aanzetten om
de accu weer op te laden. Stel de datum en de
tijd weer in via het Setup-programma dat in de
gegevens-downloadset zit.
Het systeem moet minstens eenmaal per maand
8 uur of meer continu draaien om de goede lading
te behouden. Als de accu niet op basis van een
regelmatig schema wordt opgeladen, kan de
datuminformatie zich opnieuw instellen. Als dat
gebeurt, is de datuminformatie in de gegevenslijst
onjuist.
Monteren
De ProMix Easy kan worden gemonteerd op een
standaard, op een onderstel met wielen of aan de wand.
Er zijn standaard- en zwenkwielsets verkrijgbaar om
een unit voor wandmontage om te bouwen. Vraag uw
Graco-leverancier ernaar.
1.
Overtuig u ervan dat de wand en het montage-
materiaal sterk genoeg zijn om het gewicht van
de apparatuur te dragen, inclusief het gewicht van
de spuitvloeistof, slangen, en de mechanische
belasting tijdens de werking.
2.
Gebruik de apparatuur als om de gaten voor de
bouten op de wand te markeren. Doe dit op een
gebruiksvriendelijke hoogte voor de operator en zo,
dat de apparatuur gemakkelijk toegankelijk is voor
onderhoud. Zorg dat de apparatuur waterpas staat.
Zie Schema voor wandmontage op blz. 39.
3.
Boor de montagegaten in de wand. Breng, indien
nodig, ankers aan.
4.
Schroef de apparatuur stevig met bouten aan de
wand vast.
8
. 3 is geen bestaand sys-
FB
Aansluiting voedingskabel
(alleen niet-IS units)
Niet IS ProMix Easy units werken met een ingangs-
vermogen van 93-250 Vac, 50/60 Hz en trekken maxi-
maal 1,2 A stroom. Het voedingscircuit moet worden
beschermd met een stroomonderbreker van maximaal
15 A. Er moet vlak bij de ProMix Easy een schakelaar
of een stroomonderbreker worden aangebracht die
binnen het bereik van de operator is. De schakelaar
of stroomonderbreker moeten worden aangeduid als
uitschakelmechanisme voor de ProMix Easy.
Systemen die niet intrinsiek veilig zijn moeten
worden voorzien van vaste schakelingen of
worden voorzien van een voedingskabel (niet
meegeleverd). De voedingskabel moet compatibel
zijn met de stoomvoorziening ter plekke. De draad
moet maat 14AWG hebben. Sluit de draden van
de voedingskabel (L1, L2, GND) aan op het klem-
menblok (Y) in de pneumatische besturingskast,
zie A
. 2.
FB
WAARSCHUWING
Bij de installatie van deze apparatuur moet u bij
onderdelen komen die een elektrische schok of ander
ernstig letsel kunnen veroorzaken als het werk niet cor-
rect wordt verricht. Laat een gediplomeerd elektricien
de stroom en de aarding aansluiten op de klemmen van
de hoofdschakelaar, zie blz. 5. Zorg dat uw installatie
voldoet aan alle landelijke en ter plekkende geldende
veiligheids- en brandverordeningen.
GND
L2
A

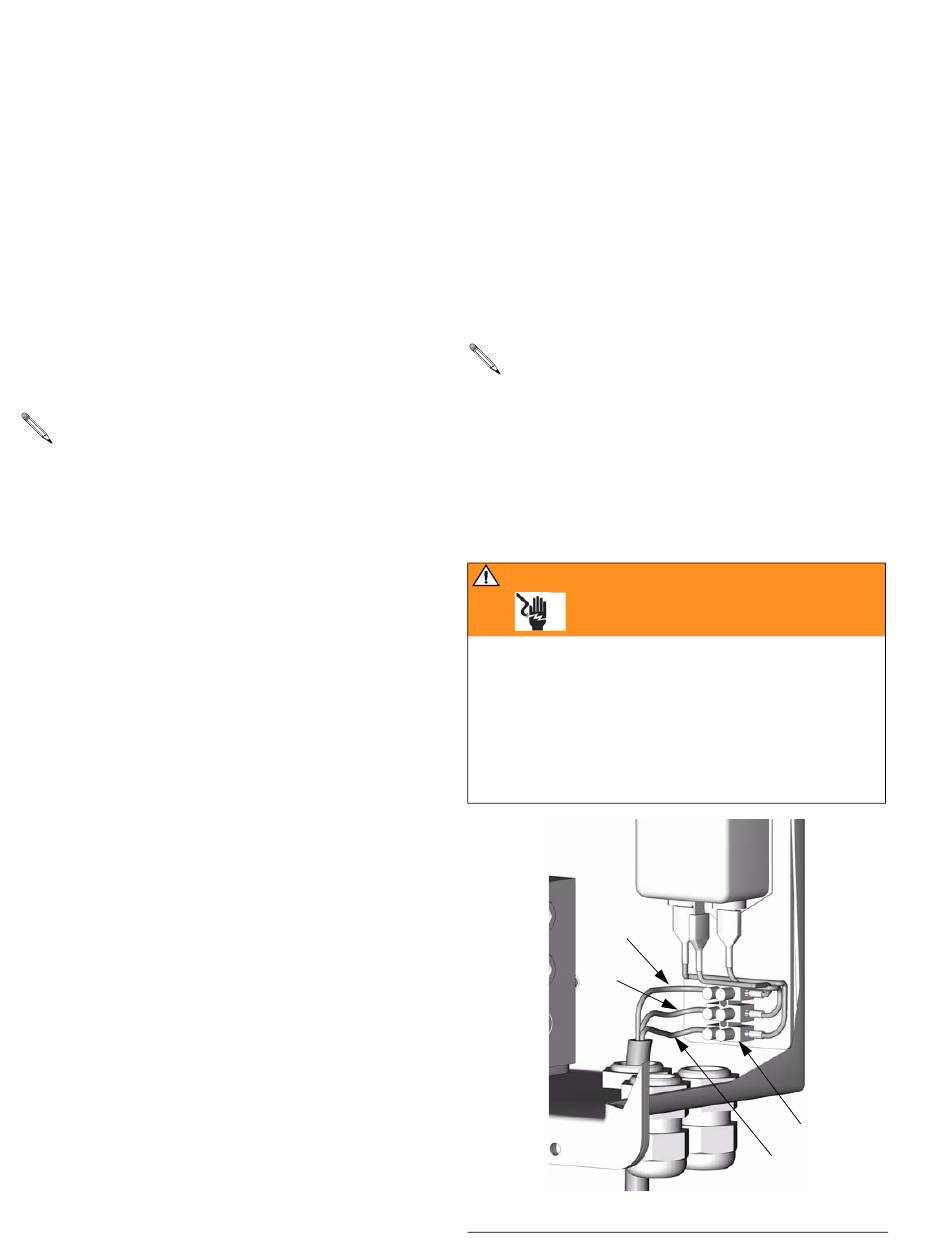

. 2. Aansluiting voedingskabel
FB
(alleen niet-IS units)
Y
L1
TI4795a
