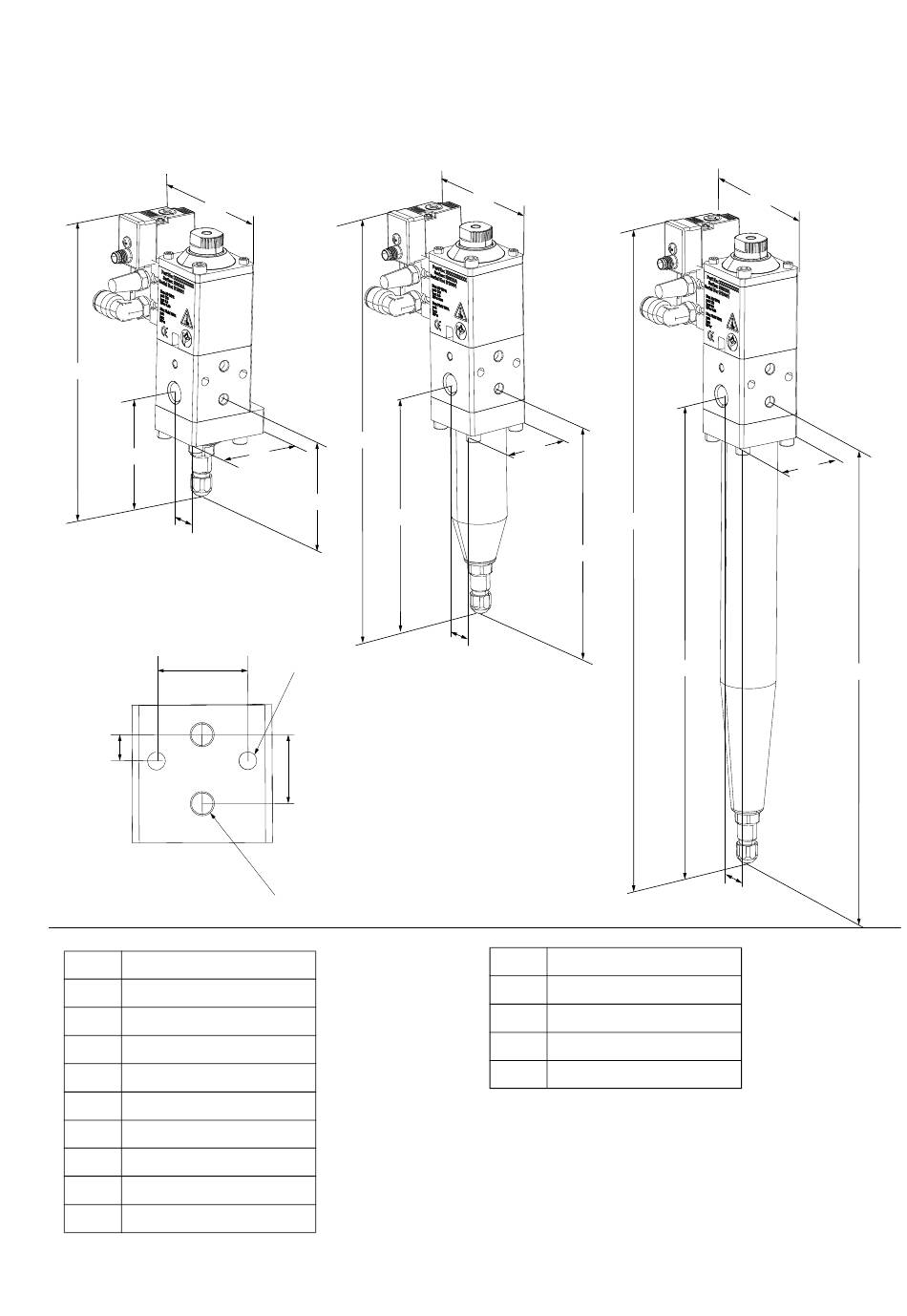

Afmetingen en montage
Tabel 9: Doseerventiel met tipdichting
J
A
B
K
Montagedetails
1,060 ± 0,003 in.
(26,9 ± 0,07 mm)
0,280 in.
(7,1 mm)
Ref.
Afmetingen
A
163 mm (6,4 in.)
B
79 mm (3,1 in.)
C
244 mm (9,6 in.)
D
160 mm (6,3 in.)
E
389 mm (15,3 in.)
F
302 mm (11,9 in.)
G
51 mm (2,0 in.)
H
41 mm (1,6 in.)
J
76 mm (3,0 in.)
3A7809G
C
G
N
D
ø 0,209 in.
(5,3 mm) tot en met
0,800 ± 0,001 in.
(20,3 ± 0,02 mm)
ø 0,2515 ± 0,0010 x 0,165 in.
(6,4 ± 0,02 x 4,2 mm)
J
H
M
K
Ref.
Afmetingen
K
20 mm (0,8 in.)
L
292 mm (11,5 in.)
M
147 mm (5,8 in.)
N
66 mm (2,6 in.)
Afmetingen en montage
J
E
F
K
H
L
49
