Stap 2:

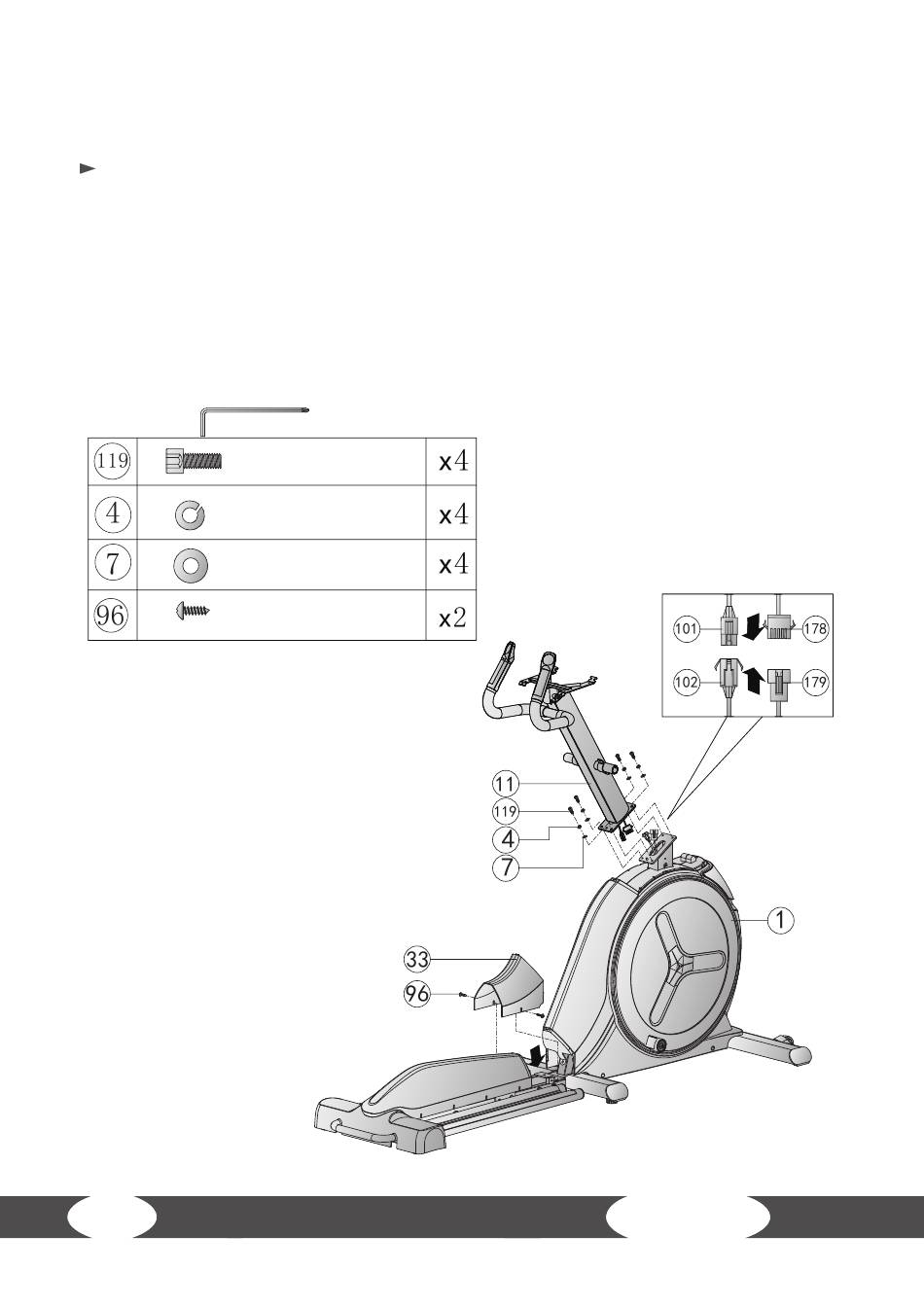

Montage van de consolebuis
1.
Verbind de middelste consolekabel (101) met de onderste consolekabel (102).
2.
Verbind de middelste signaalkabel (178) met de onderste signaalkabel (179).
OPGELET
Zorg bij de volgende stap ervoor dat je de kabels niet klemt.
3.
Monteer de consolebuis (11) aan het hoofdframe (1) met vier sluitringen (7), vier veerringen (4) en
vier schroeven (119) en draai de schroeven handvast.
4.
Monteer de achterste afdekking (33) aan het frame met twee schroeven (96) en draai de schroeven
handvast.
M8*1.25*25L
D15.4*D8.2*2T
D16xD8.5x1.2T
ST4.2*15L
16
step2
FX10.5
