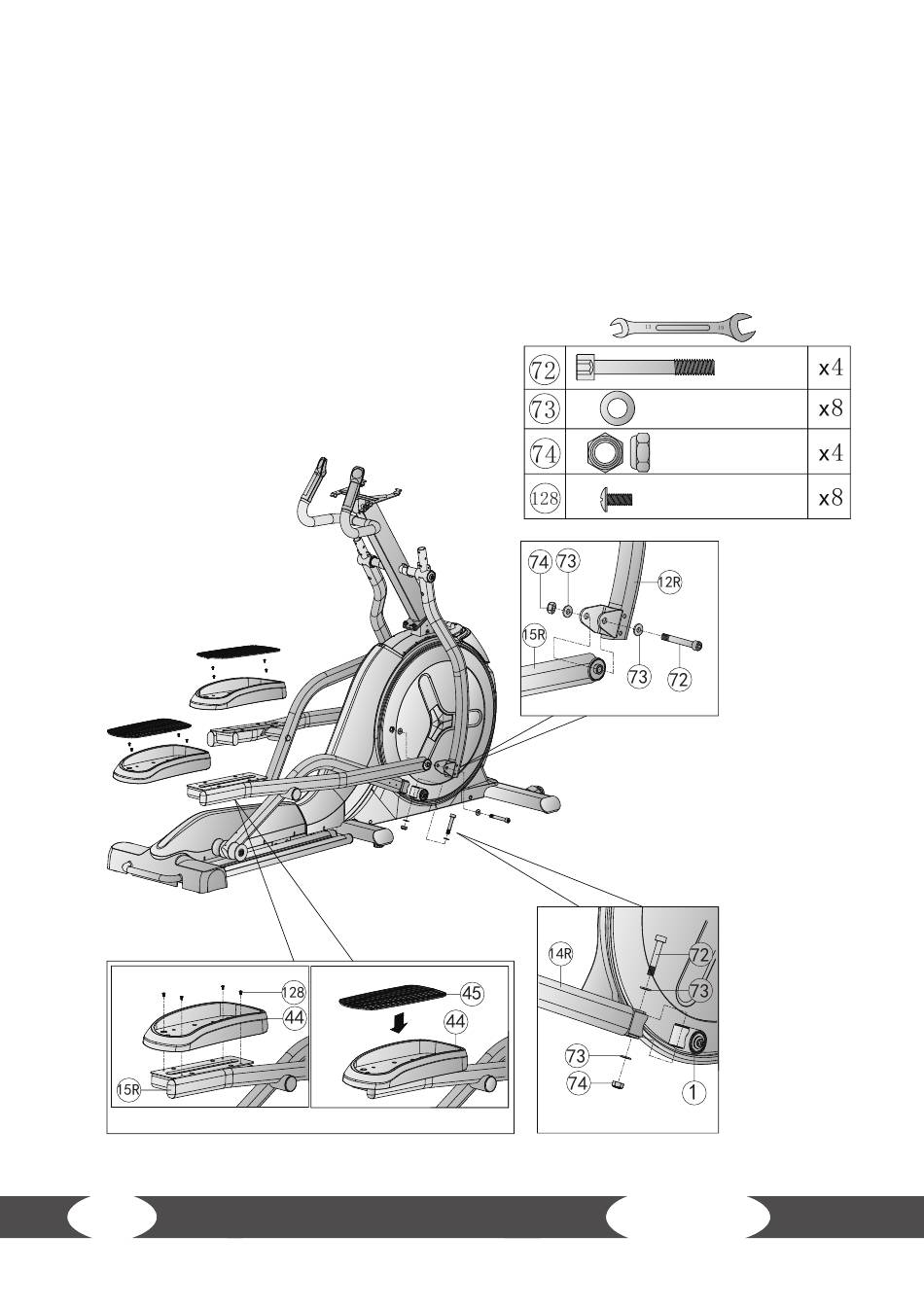

Stap 4:
Montage van de pedaalonderdelen
1.
Monteer de rechter- en de linkerpedaalarm (14R/14L) aan beide zijden van het hoofdframe (1)
met behulp van telkens twee sluitringen (73), een inbusschroef (72) en een borgmoer (74) (zie
Afb. 4-1).
2.
Monteer de rechter- en de linkerpedaalhouder (15R/15L) aan de overeenstemmende
zwaaiarmen (12R/12L) met behulp van telkens twee sluitringen (73), een inbusschroef (72) en
een borgmoer (74) (zie Afb. 4-2).
3.
Monteer het rechter- en het linkerpedaal (44) aan de pedaalhouders (15R/15L) met behulp van
telkens vier schroeven (128) en plaats de pedaalmatten op de beide pedalen (zie Afb. 4-3).
4.
Draai de schroeven handvast.
a
18
b
4-3
M6*1.0*15L
4-1
x2
FX10.5
M12*1.75*70L
D24*D13.5*D2.5T
M12*1.75*12T
M6*1.0*15L
4-2
x2
x2
