Stap 6:

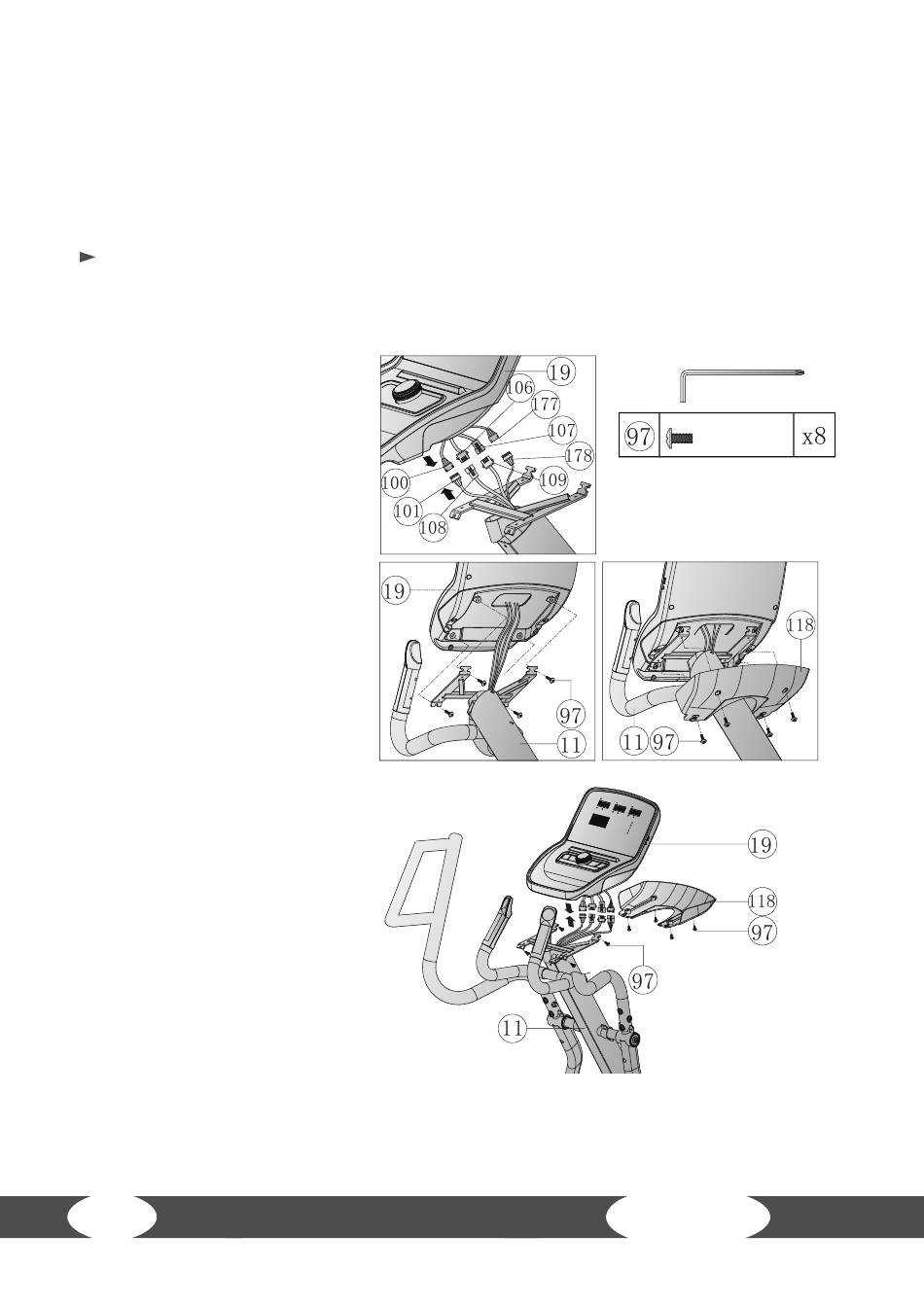

Montage van de console
1.
Verbind de bovenste consolekabel (100) met de middelste consolekabel (101) (zie Afb. 6-1)
2.
Verbind de eerste bovenste kabel voor de sneltoetsen (106) met de eerste onderste kabel voor
de sneltoetsen (108) en de tweede bovenste kabel voor de sneltoetsen (107) met de tweede
onderste kabel voor de sneltoetsen (109) (zie Afb. 6-1).
3.
Verbind de bovenste signaalkabel (177) met de middelste signaalkabel (178) (zie Afb. 6-1).
OPGELET
Zorg bij de volgende stap ervoor dat je de kabels niet klemt.
4.
Monteer de console (19) aan
de consolebuis (11) met vier
schroeven (97) (zie Afb. 6-2)
en
draai
de
handvast.
5.
Monteer de afdekking (118)
aan de consolebuis (11) met
vier schroeven (97) (zie Afb.
6-3) en draai de schroeven
handvast.
20
schroeven
M5*0.8*12L
6-1
6-2 6-3
step6
FX10.5
