portão (ver secção 1. Cablagem). Parametrizar os switchs na parte traseira da placa de
rua (ver secção 2. Parametrização da placa de rua).
8 – Coloque os parafusos e recoloque as duas tampas dos parafusos de fi xação.
Nota:
aparafusar passando através das tampas pretas colocadas na parte traseira da placa
de rua sem removê-las.
9 - Recolocar a fachada dianteira da placa e apertar o parafuso de fi xação antirroubo.
10 - Ligar a alimentação de 230V AC no adaptador modular, numa instalação conforme às
normas em vigor (IEC 61439 em Portugal).
- Verifi car o bom funcionamento (chamada vídeo, RFID...).
- Se tiver uma segunda placa de rua, confi gure o(s) monitor(es).
11 - Colocar uma junta de silicone* entre a viseira e a parede a fi m de evitar a infi ltração de
água. *Não colocar silicone à base de ácido acético (odor de vinagre).
5. Instalação de uma câmara (opcional)
Ligar os fi os respeitando o esquema de cablagem.
Escolher um espaço adequado para a instalação da câmara.
A instalação não deve ser perturbada por nenhum elemento.
Aparafusar a parte mural com os parafusos fornecidos (para materiais sólidos).
Orientar a câmara na direção desejada e apertar o anel de retenção.
Confi gurar o(s) monitor(es)

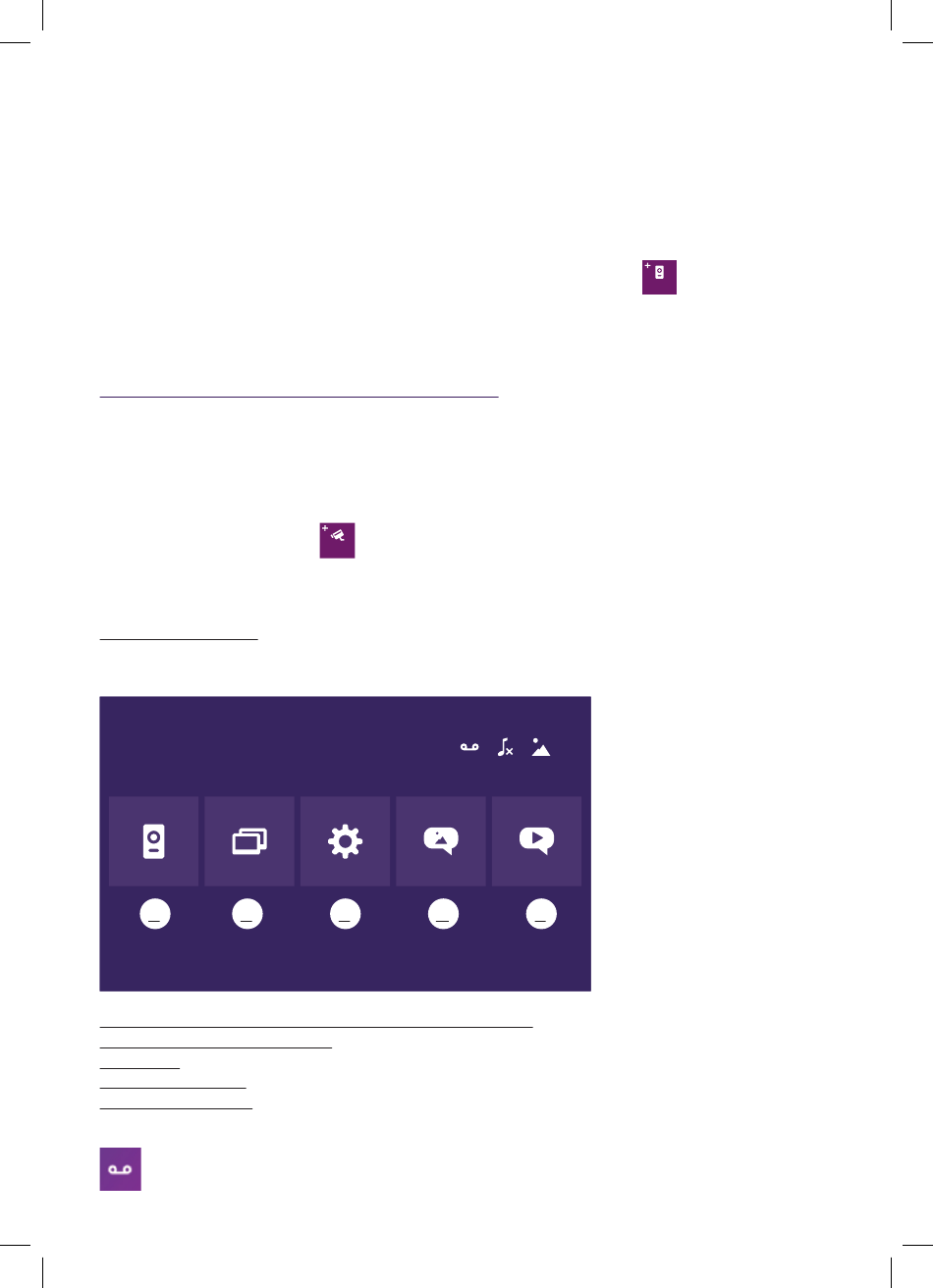

6. INTERFACE DO MONITOR
Menu principal
Tocar ligeiramente no ecrã para ligar e aceder ao menu principal
23:59 01/07/2017
A
B
A. Função de monitoring e atendimento de chamada
B. Função intercomunicação
C. Ajustes
D. Álbum de fotos
E. Álbum de vídeo
: Indica que o modo silencioso está ativo
On
22
C
D
WelcomeEye Connect Pro / V2
On
FULL
FULL
MEM.
MEM.
4
E
