Atlantic Alfea Excellia S Installatiehandleiding pagina 28
Voor lucht/water met 1 functie
Fabrieksvulling
1400 g
1630 g
▼ Bijvullen van R32
De vulling van de buitenunit komt overeen met de maximale afstanden tussen de buitenunit en hydraulische module
zoals gedefi nieerd in
pagina
vulling voor elk type toestel is afhankelijk van de afstand tussen de buitenunit en de hydraulische module. De bijvul-
ling van R32 moeten worden uitgevoerd door een erkende specialist.
Het vullen moet als volgt worden uitgevoerd na het trekken van een vacuüm en voordat de hydraulische module met
gas wordt gevuld:
- Koppel de vacuümpomp (gele slang) los en sluit een fl es R32 op zijn plaats aan in de positie voor het onttrek-
ken van vloeistof.
- Open het ventiel van de fl es.
- Ontlucht de gele slang door deze iets los te draaien aan de kant van de Manifold.
- Plaats de fl es op een minimale precisiebalans van 10 g. Noteer het gewicht.
- Open de blauwe kraan voorzichtig en iets en let op de schaalwaarde.
- Zodra de weergegeven waarde is gedaald met de berekende bijvulwaarde, sluit u de fl es en koppelt u deze los.
- Koppel vervolgens de slang die op het toestel is aangesloten stevig los.
- Ga verder met het vullen van gas van de hydraulische module.
- 28 -
15 m < lengte aansluiting < 25 m
(Lengte aansluiting- 15m) x 20 g/m= g
Lengte aansluitingen
in m
Bijvulling in g
Bijvulling in g
26. Bij langere afstanden dient er een bijvulling van R32 worden uitgevoerd. De bij-
Buitenunit
16
17
1420
1440
1400 + (X - 20) x 20 = g
1650
1670
1630 + (X - 20) x 20 = g
Gebruik alleen R32!
Gebruik uitsluitend gereedschap dat geschikt
is voor R32 (Do. manometers).
Laad altijd op in vloeibare fase.
Overschrijd de maximale lengte of hoogte niet.

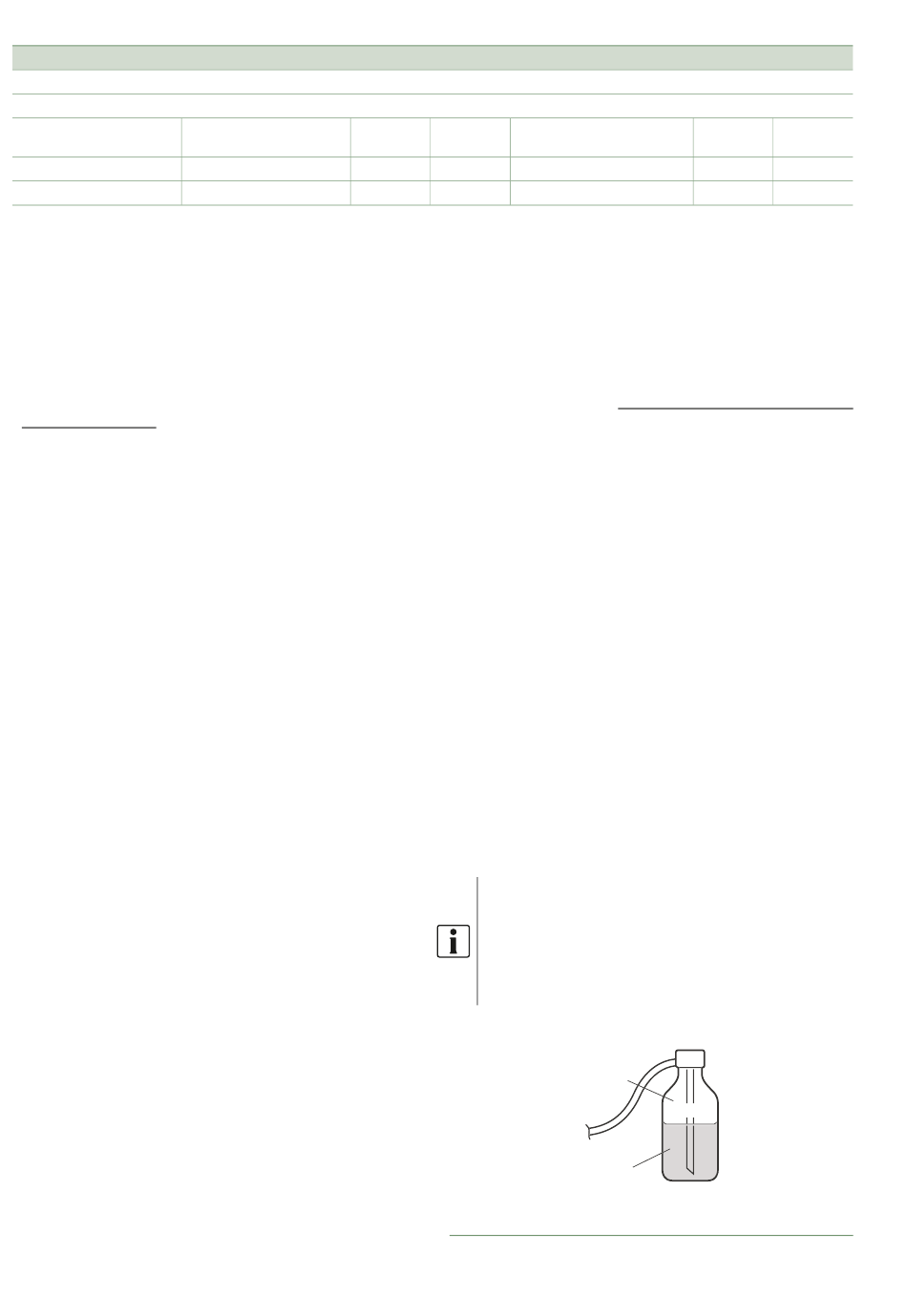

fi g. 34 - Gasfl es R32
X
24
1580
1810
Gas
R32
Vloeibaar
25
1600
1830
