Atlantic Alfea Excellia S Installatiehandleiding pagina 35
Voor lucht/water met 1 functie

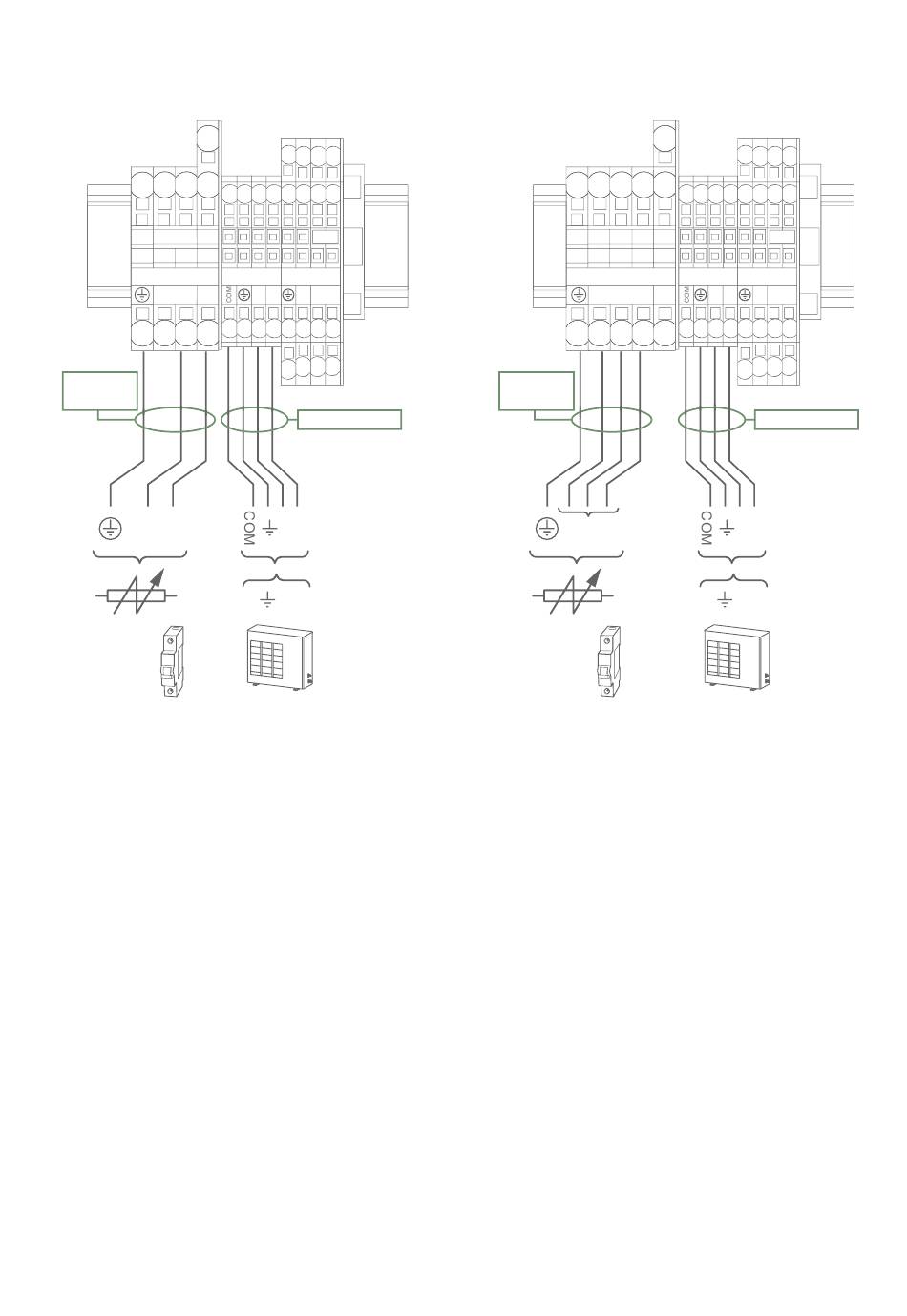

■ Kast klemmenblok voor elektrische bijverwarming
Eenfasige modellen
6
2
3
7
1
ALIM APPOINT
L
N
3G6mm²
min
L N
230 V ~
12 14 16 4
8 9 10 11 13 15 17 5
IN
OUT
L N
L
N
4G1.5mm² min
L N
3
1
2
■ Kast klemmenblok voor elektrische bijverwarming
Driefasige modellen
2
3
4
5
ALIM APPOINT
L
1
4G2.5mm²
min
L
400 V 3~
6
12 14 16 18
7
8 9 10 11 13 15 17
IN
OUT
L N
L
N
4G1.5mm² min
L N
3
1
2
- 35 -
