Atlantic Alfea Excellia S Installatiehandleiding pagina 63
Voor lucht/water met 1 functie

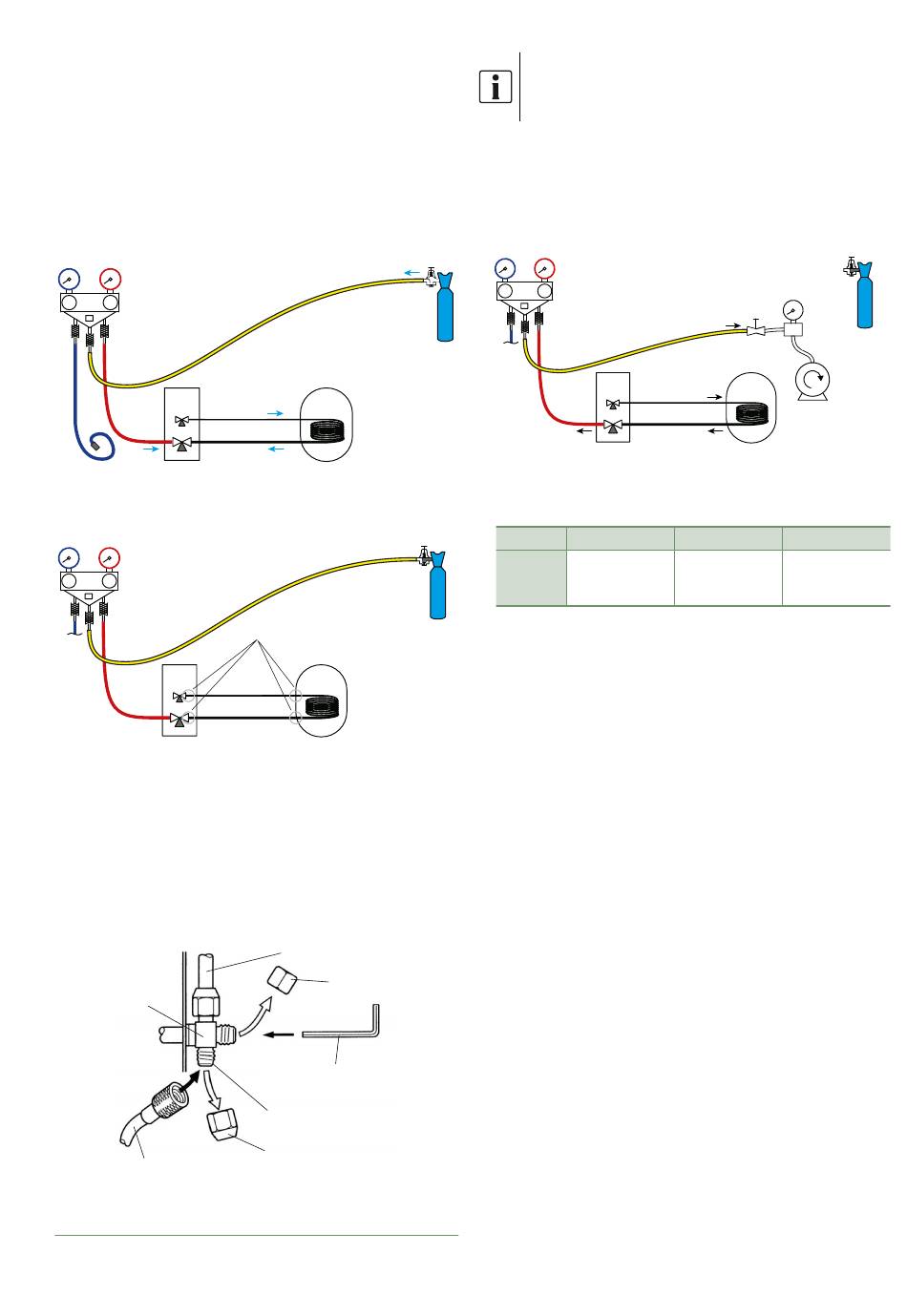

▼ Lektest
- Verwijder de beschermdop (B) uit de vulpoort (Schra-
der) van de gasklep (grote diameter).
- Sluit de hogedrukslang van de Manifold aan op de
vulpoort
(fi g.
41).
- Sluit de stikstoffl es aan op de Manifold (gebruik alleen
gedehydrateerde stikstof type U).
- Breng stikstof onder druk (maximaal 10 bar) in het
koelcircuit ( gas-condensor-vloeistofaansluiting).
- Laat het systeem gedurende 30 minuten onder druk
staan.
Hoge
Haute
Lo
Hi
druk
pression
Liaison...
Koppeling
UE
liquide
Vloeibaar
gaz
Gas
- Als de druk daalt, brengt u deze omlaag tot 1 bar en
controleert u met een lekdetectieproduct op lekkage.
Repareer en herhaal de test.
Hoge
Haute
Lo
Hi
druk
pression
Liaison...
UE
liquide
gaz
- Wanneer de druk stabiel blijft en eventuele lekkage
wordt uitgesloten, moet de stikstof worden geleegd,
waardoor een druk boven de atmosferische druk (tus-
sen 0,2 en 0,4 bar) blijft.
Vanne 3 voies
3-wegklep
Hogedrukslang (rood)
Flexible haute pression
(rouge)
fi g. 41 - De slang aansluiten op de gasklep
Stikstof
Azote
max. 10 bar
10 bars max.
30 mn min
30 mn mini
MH
Klep gesloten
Vanne fermée,
Contrôle pression
Lektest
Contrôle
d'étanchéité
MH
Koelverbindingen (gas)
Liaison frigorifique (gaz)
Bouchon (A)
Dop (A)
Zeskantsleutel/inbussleutel
Clé hexagonale/Allen
(4 mm)
(4mm)
Orifice de charge
Vulpoort
Dop (B)
Bouchon (B)
▼ Vacuüm trekken
De 3-vacuummethode (bijlage 2) wordt sterk
aanbevolen voor elke installatie, vooral wan-
neer de buitentemperatuur lager is dan 10°C.
- Kalibreer indien nodig de manometer(s) van de Ma-
nifold op 0 bar. Stel de vacuümmeter af op atmosferi-
sche druk (~1013 mbar).
- Sluit de vacuümpomp aan op de Manifold. Sluit een
vacuümmeter aan als de vacuümpomp niet is uitge-
rust met een vacuümpomp.
Hoge
Haute
Lo
Hi
druk
pression
Koppeling
Liaison...
UE
Vloeibaar
liquide
gaz
Gas
Trek een vacuüm aan totdat de restdruk* in het systeem
daalt tot onder de waarde in de volgende tabel (* geme-
ten met de vacuümmeter).
T °C
5°C<T<10°C
Pmax
- bar
0,009
- mbar
9
- Laat de pomp nog ten minste 30 minuten draaien na-
dat het vereiste vacuüm is bereikt.
- Sluit de Manifoldklep en stop de vacuümpomp zonder
slangen los te koppelen.
Vacuümmeter
Vacuomètre
MH
Vacuümpomp
Pompe à vide
10°C<T<15°C
15°C < T
0,015
0,020
15
20
