7. Druk op de knop [T
tekst POWER DOWN DAY.
Vloeistofstroommeter
kalibreren
Onderhoudsinterval: Jaarlijks—De vloeistofstroommeter
ijken
1. Druk op de knop [M
2. Druk op de knop [E
3. Voer het ijkgetal van de vloeistofstroommeter in.
Opmerking: Het ijkgetal voor Meter Cal (voor
de vloeistofstroommeter) staat op het etiket van de
vloeistofstroommeter
4. Druk op de knop [E
5. Druk op de knop [T
6. Druk op de knop [E
7. Druk op 0.
8. Druk op de knop [E
9. Vul de tank met een vooraf afgemeten hoeveelheid
water.
Opmerking: Meet voor de beste resultaten
de hoeveelheid water met een onafhankelijke
meetmethode. Meet voor zo nauwkeurig mogelijke
resultaten vooraf de hoeveelheid water, zodat de
toepassingstank vol is.
10. Leeg de tank door de spuitbomen onder normale
omstandigheden te spuiten.
Opmerking: Het voertuig moet niet in beweging
zijn om deze stap uit te voeren, maar u moet wel een
testsnelheid invoeren.
11. Controleer nadat u het water uit de tank hebt gespoten,
de waarde voor Total Volume (totaal volume).
Dit getal moet gelijk zijn aan de vooraf bepaalde
hoeveelheid water. Als dat niet het geval is, bereken dan
de waarde voor Meter Cal met de volgende formule.
Onder normale omstandigheden mag de waarde van
Meter Cal maximaal ongeveer 3% van het getal op het
etiket van de vloeistofstroommeter afwijken.
Zie het volgende voorbeeld:
Meter Cal (waarde op etiket) = 1660
Totaal volume = 103
Hoeveelheid water = 100
Gecorrigeerde waarde voor Meter Cal = (Meter Cal x totaal
volume) / hoeveelheid water
Gecorrigeerde waarde voor Meter Cal = (1660 x 103) / 100
]. Op het scherm verschijnt de
IME
C
].
ETER
AL
].
NTER
(Figuur
10).
].
NTER
V
].
OTAL
OLUME
].
NTER
].
NTER
Gecorrigeerde waarde voor Meter Cal = 1710
Opmerking: Herhaal deze procedure een paar keer om te
controleren dat de nieuwe waarde voor Meter Cal klopt.
De kabel van de
vloeistofstroommeter testen
1. Ontkoppel de kabel van de aansturingscomputer van
de kabel van de vloeistofstroommeter.

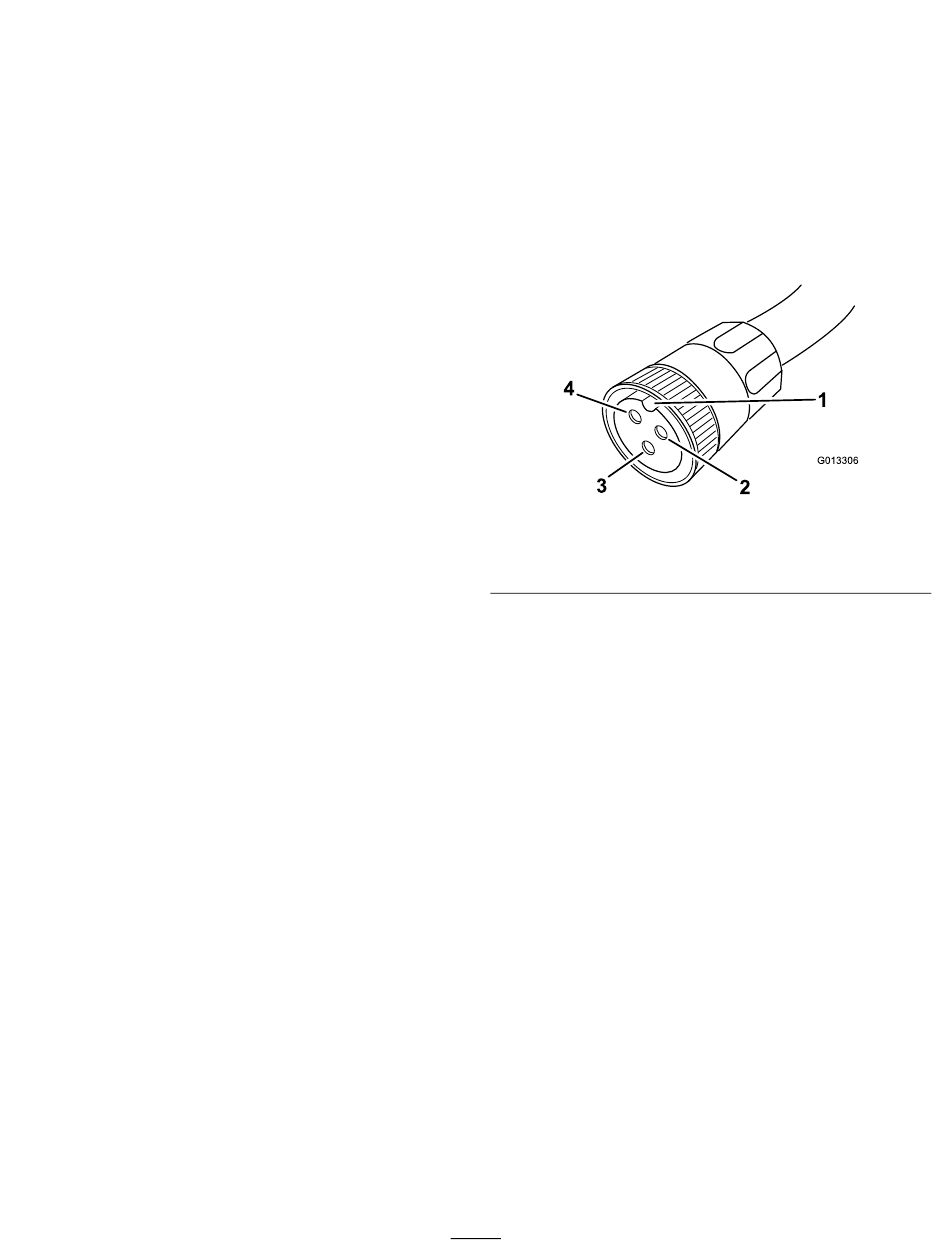

2. Houd de connector zo vast dat de sleuf midden
bovenop zit
(Figuur
4
3
1. Sleuf
2. Aarde (op 2 uur-positie)
3. Voer een getal in voor Meter Cal; zie
de vloeistofstroommeter invoeren (bladz.
4. Druk op de knop [T
5. Zet de pomp-, voet- en spuitboomschakelaars in de
stand O
.
N
6. Gebruik een kleine verbindingsdraad of paperclip om
de bussen op de 2 uur en de 6 uur-positie met elkaar
te verbinden.
Opmerking: Elke keer dat u contact maakt, moet het
totaal volume met 1 of meer toenemen.
7. Als het totaal volume niet toeneemt, moet u de defecte
kabel vervangen.
8. Voer spanningscontroles uit: 2 uur tot 6 uur (+5 Vdc);
en 2 uur tot 10 uur (+5 Vdc).
9. Als alle kabels goed zijn, dan moet u de vloeistofsensor
vervangen.
Opmerking: Voer na het testen van de kabels van de
vloeistofstroommeter de waarde voor Meter Cal in voordat u
gaat spuiten.
15
12).
1
G013306
2
Figuur 12
3. Signaal (op 6 uur-positie)
4. Voeding (op 10 uur-positie)
Het ijkgetal van
9).
V
].
OTAL
OLUME
