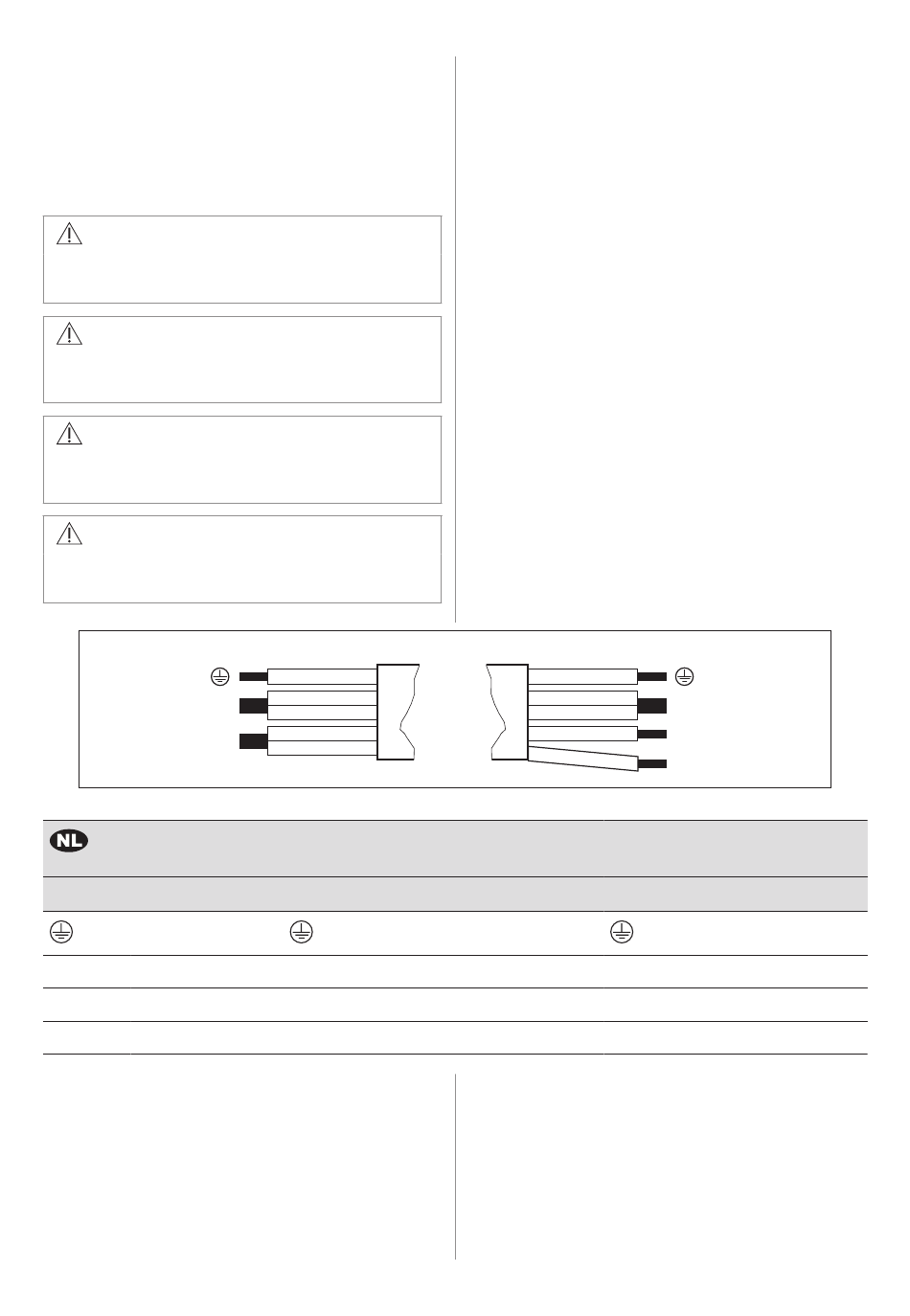

H05V2V2-F sem þolir 90 °C hita eða
meira. Stakur vír verður að hafa
lágmarksþvermál í samræmi við töfluna
hér að neðan. Hafðu samband við
staðbundna þjónustumiðstöð. Aðeins
viðurkenndum rafvirkja er heimilt að skipta
um rafmagnssnúruna.
AÐVÖRUN!
Allar rafmagnstengingar skulu
framkvæmdar af viðurkenndum rafvirkja.
VARÚÐ!
Tenging í gegnum raftengiklær eru
bannaðar.
VARÚÐ!
Ekki bora í eða lóða enda víranna. Það
er bannað.
VARÚÐ!
Ekki tengja snúrur án þess að notast við
vírendahulsu.
N
L
220 - 240 V~
5x1,5 mm²
Grænn - gulur
N
Blár og blár
L1
Svartur
L2
Brúnn
3.4 Samsetning
Farðu varlega með heimilistækið við
uppsetninguna til að forðast að beygja eða
skemma grindina.
Ef þú setur helluborðið upp undir
gufugleypinum skaltu ráðfæra þig við
172
ÍSLENSKA
220-240 V~
Tveggja-fasa tenging: 400 V2N~
5x1,5 mm² eða 4x2,5 mm²
N
L1
L2
Eins-fasa tenging
1. Fjarlægðu snúruna og endahulsuna af
svarta og brúna vírnum.
2. Fjarlægðu hluta einangruninnar af brúna
og svarta vírendanum.
3. Tengdu saman endana á svarta og brúna
vírnum.
4. Settu nýja endahlíf á samsetta enda
snúrunnar (þörf á sérstöku verkfæri).
NL tenging
1. Fjarlægðu snúruna og endahulsuna af
bláum vírum.
2. Fjarlægðu hluta einangruninnar af bláu
vírendunum.
3. Settu nýja endahlíf á sitt hvorn enda
snúrunnar (þörf á sérstöku verkfæri).
400V 2~N
Eins-fasa tenging: 220 - 240
V~
5x1,5 mm² eða 3x4 mm²
Grænn - gulur
Blár og blár
N
Svartur
L
Brúnn
leiðbeiningar fyrir uppsetningu á
gufugleypinum er varðar lágmarksfjarlægð
milli heimilistækjanna.
N
L1
L2
Grænn - gulur
Blár og blár
Svartur og brúnn
