DUBBELE VERSTEKZAAG

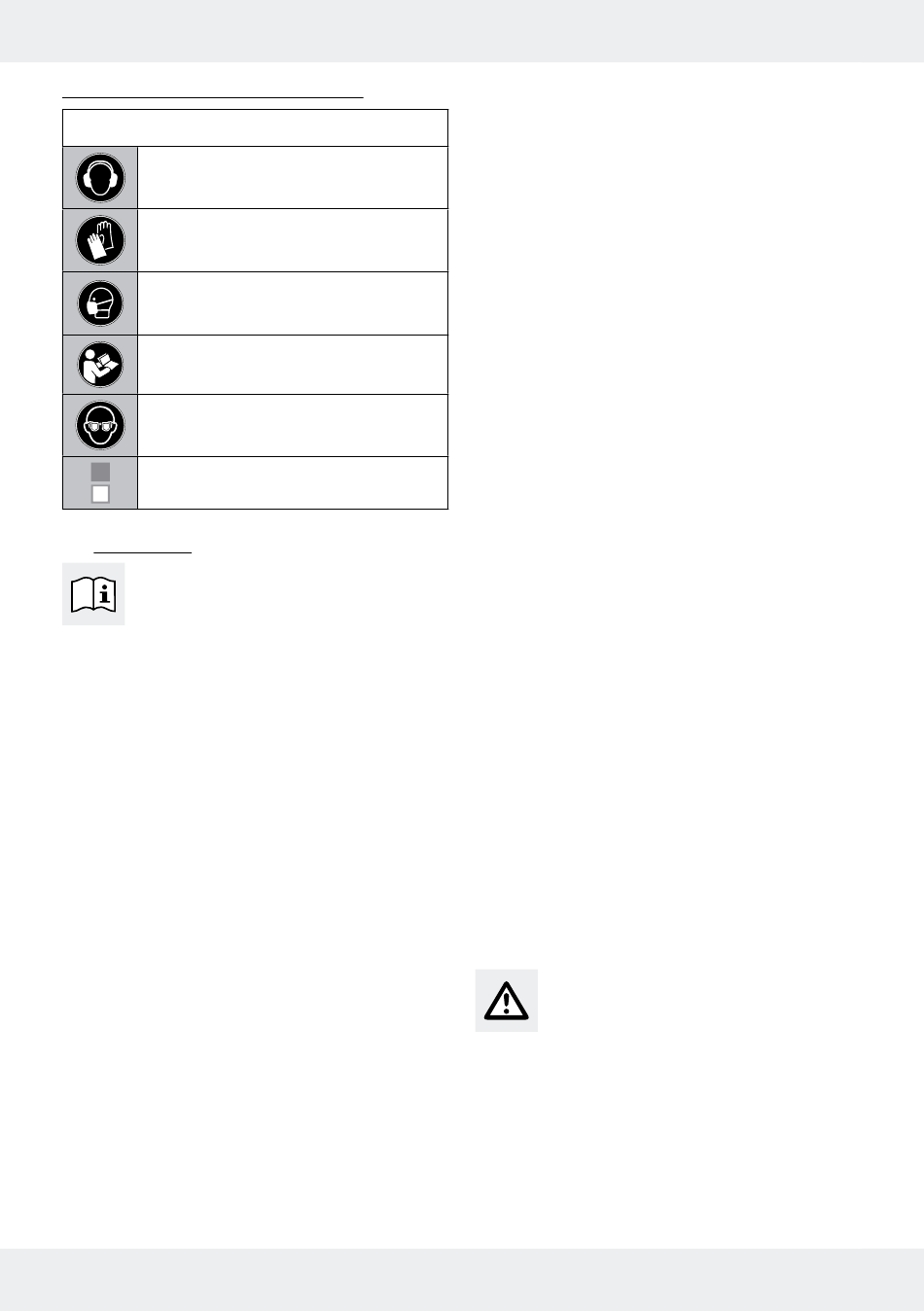

Lijst met gebruikte pictogrammen
Gebruik gehoorbescherming
Draag veiligheidshandschoenen
Gebruik een stofmasker
Neem alle veiligheidsinstructies
in acht
Gebruik een veiligheidsbril
Veiligheidsinformatie
Gebruiksaanwijzing
˜ Inleiding
Hartelijk gefeliciteerd met de
aankoop van uw nieuwe product.
U heeft voor een hoogwaardig
product gekozen. De gebruiksaanwijzing is
een deel van het product. Deze bevat
belangrijke aanwijzingen voor veiligheid,
gebruik en verwijdering. Maakt U zich voor
de ingebruikname van het product met alle
bedienings- en veiligheidsvoorschriften
vertrouwd. Gebruik het product alleen zoals
beschreven en voor de aangegeven
toepassingsgebieden. Overhandig alle
documenten bij doorgifte van het product
aan derden.
˜ Beoogd gebruik
Voor verstekzaagsneden in hout, kunststof.
Voor nauwkeurig verstekzagen van latten,
panelen, fotolijsten, kabelgoten, etc.
Dit product is niet bedoeld voor
commercieel gebruik.
32 NL/BE
˜ Inhoud van de verpakking
1 x Zaagbladgeleider
1 ]
[
2 x Voetstuk
2 ]
[
1 x Verstelhefboom
3 ]
[
1 x metalen pin
4 ]
[
1 x aanwijzer
[
5 ]
4 x zeskantbout (H4, lengte: 17mm)
[
6 ]
1 x Materiaalklem
7 ]
[
1 x Inbussleutel
[
8 ]
1 x Materiaalklem met verstelbare
[
9 ]
lengteaanslag
8 x Kunststof voetjes
[
10 ]
2 x Geleidestang
11 ]
[
2 x hoogteregelaar
12 ]
[
2 x Steunplaat
13 ]
[
1 x Zaag
[
14 ]
4 x PH2 verzonken schroef
15 ]
[
16 x sluitring M5
16 ]
[
8 x PH2 schroef
17 ]
[
1 x zeskantbout (H4, lengte: 21mm)
18 ]
[
4 x vleugelmoer M5
[
19 ]
2 x rechthoekige bout
[
20 ]
2 x sluitring M6
[
21 ]
2 x veer
22 ]
[
2 x vleugelmoer M6
[
23 ]
2 x schroefmoer
[
24 ]
4 x schroeven
[
25 ]
1 x Gebruiksaanwijzing
˜ Technische gegevens
Zaagbreedte:
─ bij 90°: 160 mm
─ bij 45°: 90 mm
Zaaghoogte:
120 mm
Hoekinstelling
90°/45°/36°/30°/22,5°
