Voorbereiding netkabelaansluiting en
bedieningspaneelkabel
Maak een doorvoer voor de netkabel en de bedieningspaneel-
kabel naar het aansluitpunt bijv. in het dubbele plafond.

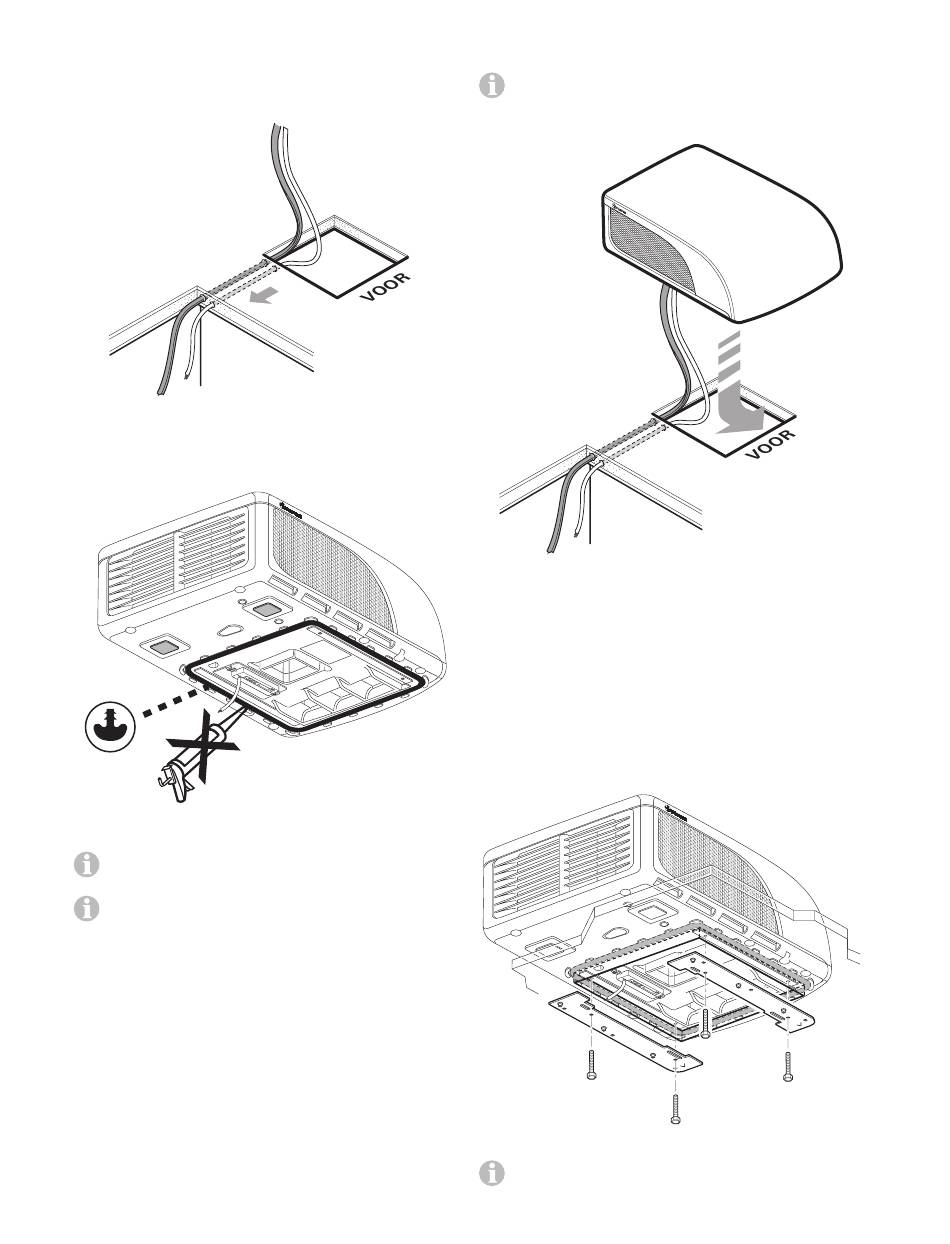

Afbeelding 21
Til het apparaat in horizontale stand op het dak en plaats het
in de uitsparing. De pijl geeft de rijrichting aan.
Afbeelding 22
Geen extra kit tussen airconditioningsysteem en dak
aanbrengen.
Als het apparaat is gedraaid of uit de horizontale inbouw-
positie is geweest, moet 2 uur worden gewacht voordat
het mag worden ingeschakeld.
Schuif het apparaat tot de aanslag in de uitsparing naar voren.
Beschermfolie van het apparaat verwijderen.
NL
64
All manuals and user guides at all-guides.com
Netkabel en bedieningspaneelkabel naar het aansluitpunt
leggen (zo nodig de netkabel met de bijgeleverde Wago-
klemmen verlengen).
verkrijgbare 12 V adapter nu worden aangesloten. De inbouw-
handleiding wordt bij de 12 V-adapter geleverd.
Afbeelding 23
Bevestigen van het apparaat
De twee montagestrips (aangegeven met een pijl in rijrichting)
met de 4 bijgeleverde schroeven M6 x 70 (met schroefbor-
ging) aan het apparaat schroeven.
Aanhaalmoment 1,8 Nm
Bij dakdikten van meer dan 50 mm moeten schroeven M6
(lengte = dakdikte + 30 mm) met een treksterkte van 8.8 wor-
den gebruikt. De schroeven moeten met een schroefborging
met een lage treksterkte (bijv. Loctite) worden geborgd.
Afbeelding 24
borging met een lage treksterkte (bijv. Loctite) of als reserve-
onderdeel verkrijgbare nieuwe schroeven gebruiken.
Als de verlichting van de luchtverdeler ook optioneel
op 12 V moet kunnen werken, moet de als accessoire
Bij herhaaldelijk gebruik van de schroeven (bijv. na de-
montage) de schroeven opnieuw voorzien van schroef-
1,8 Nm
