Förberedelse för elkabelanslutning och kabel
till manöverenheten
Skapa en genomföring för elkabeln och kabeln till manöver-
enheten till anslutningspunkten, t.ex. i mellantaket.

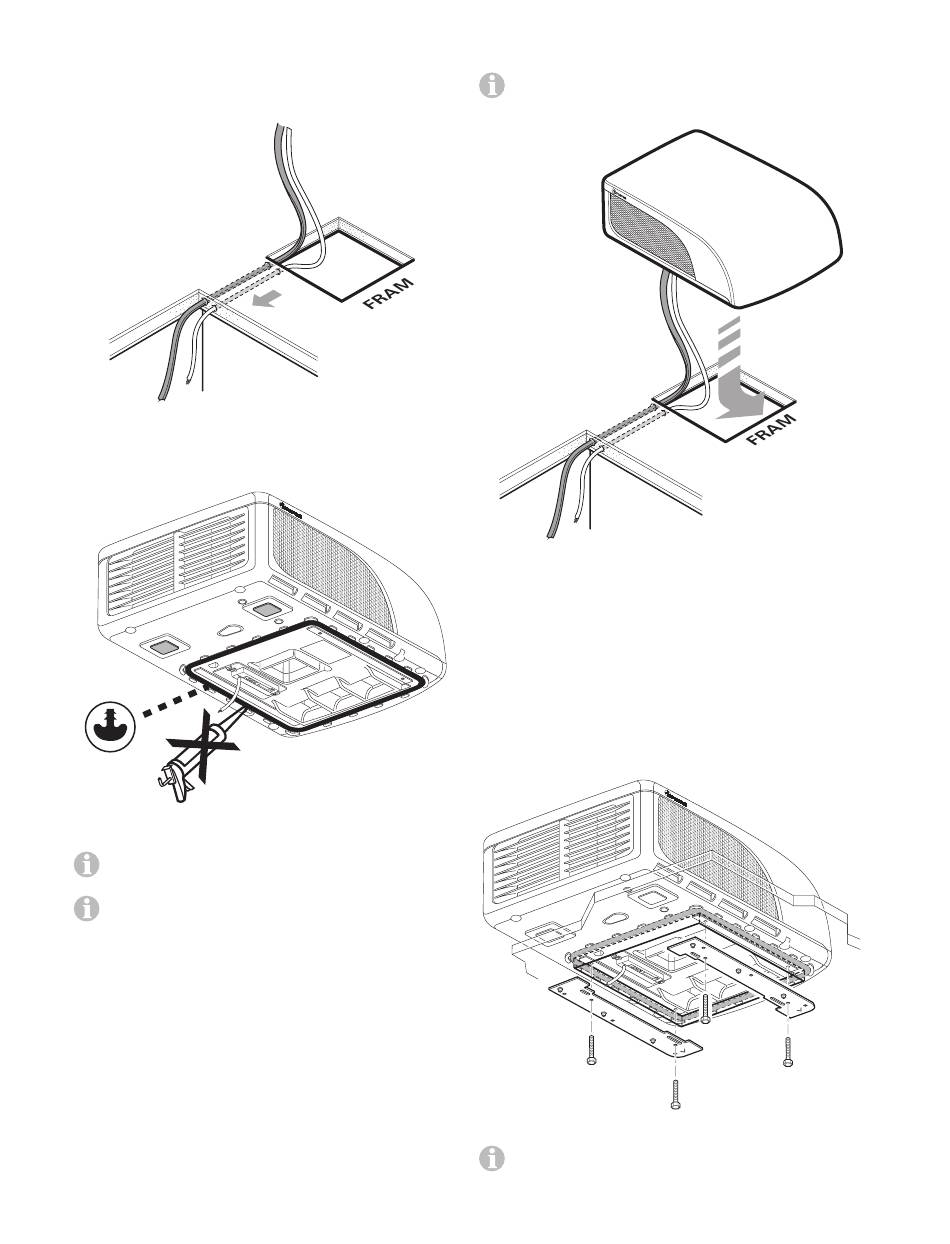

Bild 21
Lyft upp enheten i horisontellt läge på taket och placera den i
monteringshålet. Pilen pekar i färdriktningen.
Bild 22
Applicera ingen extra tätningsmassa mellan klimat-
systemet och taket.
Om enheten har vänts upp och ner eller kommit ur det
horisontella monteringsläget måste du vänta i 2 timmar
innan strömmen kan slås på.
Skjut fram enheten i monteringshålet tills det tar emot.
Dra av skyddsfilmen från enheten.
SV
90
All manuals and user guides at all-guides.com
Dra elkabeln och kabeln till manöverenheten till anslutnings-
punkten (om det behövs kan kablarna förlängas med bifogade
Wago-klämmor).
anslutas. Monteringsanvisningen medföljer 12 V-adaptern.
Bild 23
Montera enheten
Skruva på de två fästvinklarna (markerade med en pil i
färdriktningen) på enheten med de 4 bifogade skruvarna
M6 x 70 (med skruvsäkring).
Åtdragningsmoment 1,8 Nm
För taktjocklekar över 50 mm måste skruvar M6
(längd = taktjocklek + 30 mm) med en draghållfasthet
på 8.8 användas. Skruvarna måste säkras med en
skruvsäkring av låg hårdhet (t.ex. Loctite).
Bild 24
(t.ex. Loctite) eller så ska de skruvar som finns tillgängliga
som reservdelar användas.
Om luftspridarens belysning även ska drivas med 12 V
måste en 12 V-adapter, som kan fås som tillbehör, nu
Om skruvarna återanvänds (t.ex. efter en demontering)
ska de förses med en ny skruvsäkring av låg hårdhet
1,8 Nm
