▶ Neem de bedieningseenheid naar boven weg.
1.

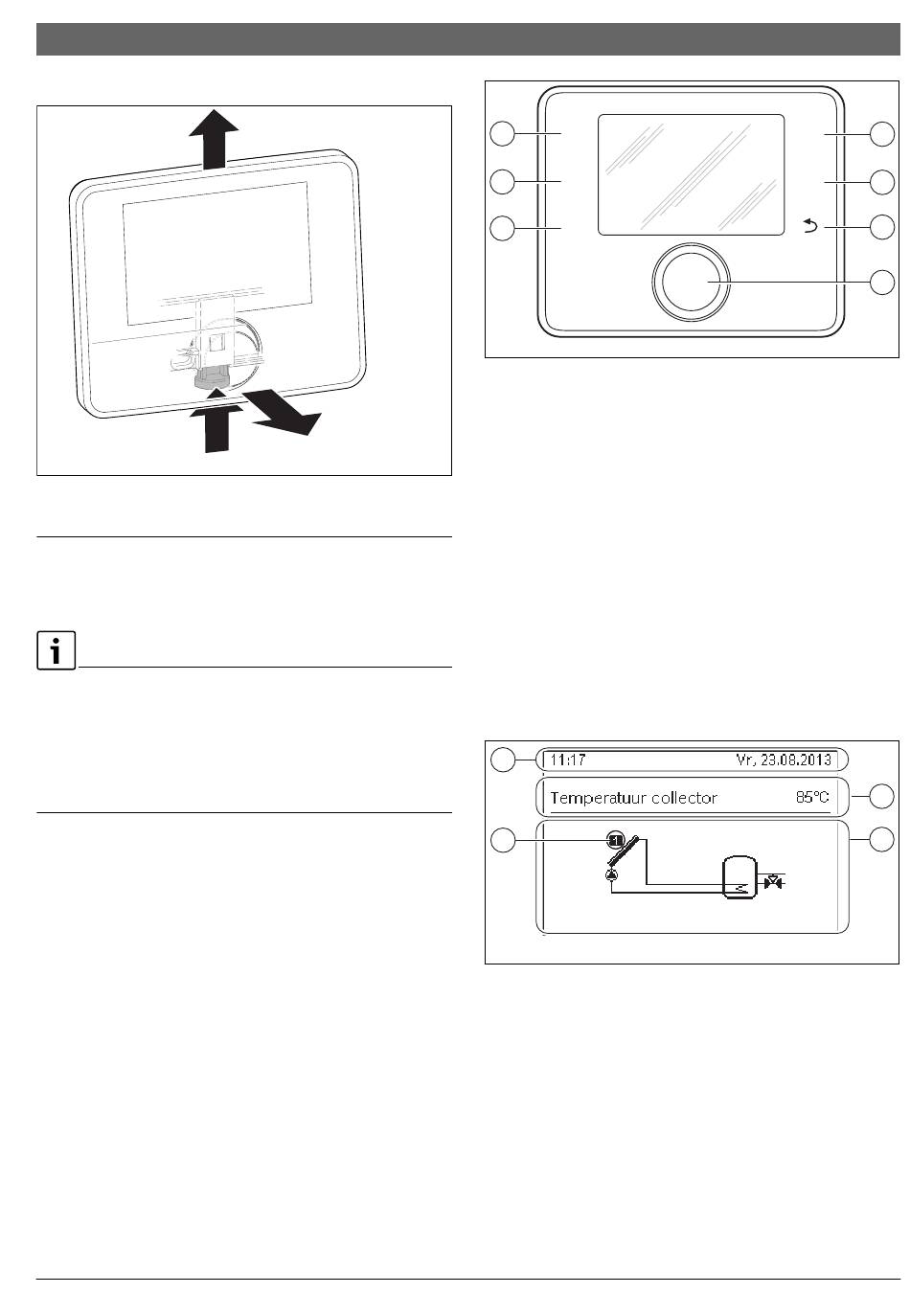

Afb. 5
Bedieningseenheid afnemen
4
Basisprincipes van de bediening
4.1
Overzicht bedieningselementen
Wanneer de verlichting van het display uit is, zorgt het indruk-
ken van een willekeurig bedieningselement alleen voor het in-
schakelen van de verlichting. De beschrijvingen van de
bedieningsstappen in deze handleiding gaan altijd uit van een
ingeschakelde verlichting. Wordt geen bedieningselement be-
diend, dat gaat de verlichting automatisch uit.
CS 200
3.
2.
0010005431-002
Basisprincipes van de bediening | 7
3
auto
2
man
1
fav
Afb. 6
Bedieningselementen
[1] fav-toets – favorietenfuncties oproepen
[2] man-toets – automatisch omschakelen van de getoonde
temperaturen in de standaardweergave deactiveren
[3] auto-toets – automatisch omschakelen van de getoonde
temperaturen in de standaardweergave activeren
[4] menu-toets – Hoofdmenu openen (ingedrukt houden,
om het servicemenu te openen)
[5] info-toets – Info-menu oproepen of informatie over actu-
ele keuze
[6] Terug-toets – Bovenliggende menuniveau oproepen of
waarde verwerpen (kort indrukken), naar standaard-
weergave terugkeren (ingedrukt houden)
[7] Keuzetoets – Kiezen (draaien) en bevestigen (indrukken)
4.2
Overzicht van de symbolen in het display
1
4
Afb. 7
Voorbeeld voor de symbolen in de standaardweerga-
ve
[1] Informatieregel – Weergave van tijd, weekdag en datum
[2] Tekstinformatie – Weergave van de naam van de actueel
weergegeven temperatuursensor en de daarmee geregi-
streerde temperatuur.
[3] Grafische weergave van de installatie
[4] Nummer en positie van de temperatuursensor
4
menu
5
info
6
7
0010005432-001
2
3
0010003249-001
