Model do montażu na ścianie:
Model A
Wąż
Montaż węża
wydechowy
wydechowego
Adapter wylotu
Adapter
ściennego A
urządzenia
Hak
Miejsce dziury
Upewnij się, że adapter
Dolny rowek
adapter
jest włożony do dolnego
rowka wylotu powietrza.
MODEL A
Śruba
Suwak okna A
Suwak okna B
MODEL A
MODEL A
Suwak okna A
MODEL B
Suwak okna A
MODEL C
Suwak Okienny
Suwak Okienny
1+2：
1+2+3：
1+2+3+4：
1+4：
◄
Strona 18
►
Przedłużony przewód
Model B
odprowadzający
Wąż wydechowy
Montaż węża
wydechowego
Śruba
Suwak okna A
Suwak okna B
MODEL B
albo
Śruby
Suwak okna B
Suwak okna C
Śruby
Suwak okna B
Suwak okna C
albo
Przed montażem
Śruba
Śruba Śruba
Śruba Śruba
Śruba
Śruba

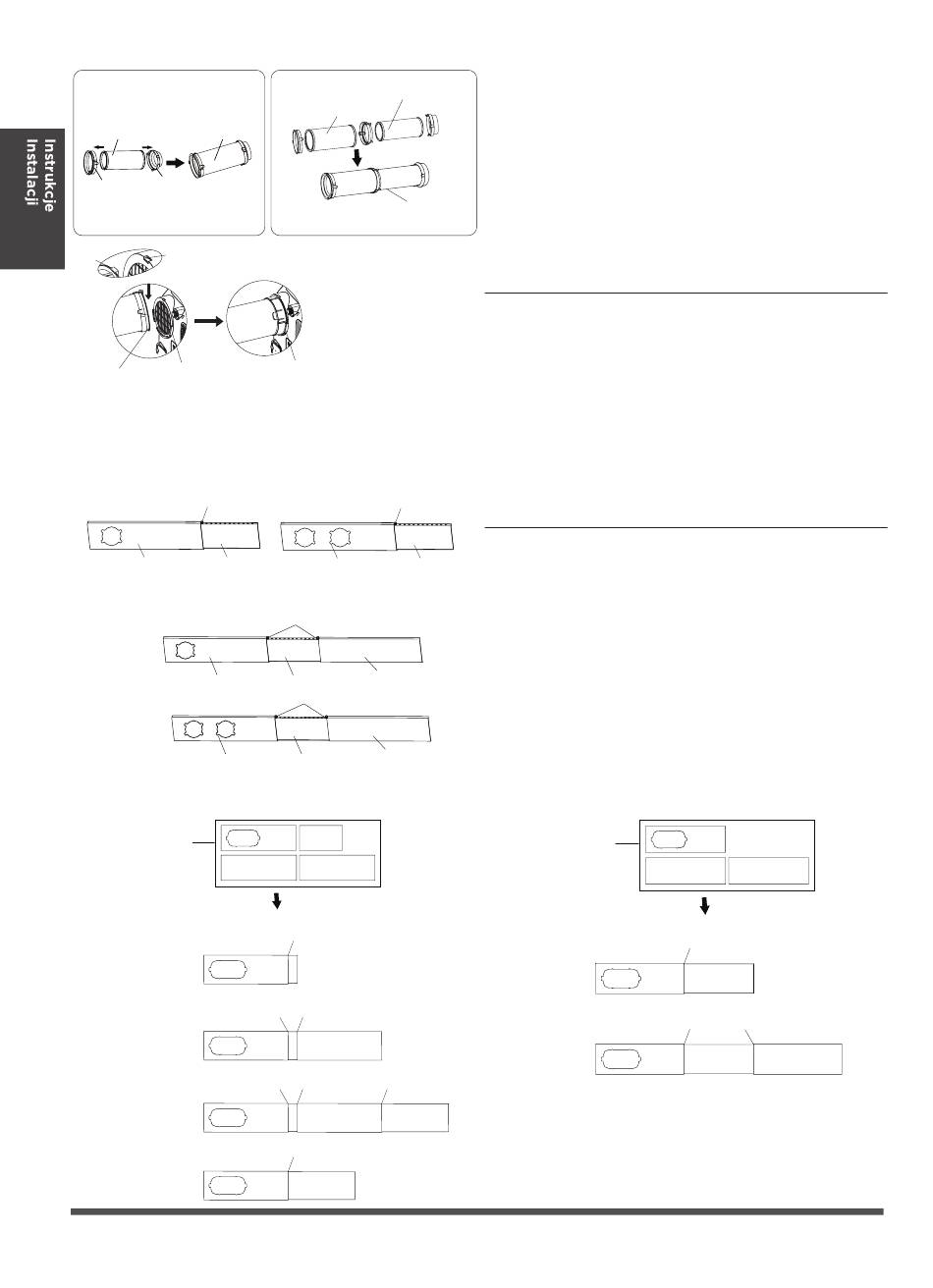

Krok Drugi: Zainstaluj zespół węża
wydechowego do urządzenia
Włóż adapter urządzenia węża
wydechowego, aby zamontować go
do dolnego rowka wylotu powietrza z
urządzenia, podczas gdy hak adaptera jest
wyrównany z gniazdem otworu wylotu
powietrza i zsuwa się w dół zestawu węży
wylotowych wzdłuż kierunku strzałki w
celu instalacji.
Krok trzeci: Przygotowanie
regulowanego suwaka okna
1. Suwaki okienne należy dobrać do
wielkości okna. Może się zdarzyć,
że trzeba będzie je skrócić, aby
sprostać rozmiarowi okna, należy
wtedy zwrócić szczególną uwagę na
odpowiednie przycięcie.
2. Po ustawieniu odpowiedniej długości
suwaków okiennych należy je
zamocować za pomocą śrub.
MODEL D
Suwak Okienny
1+2：
1+2+3：
PL
Przed montażem
Po montażu
Śruba
Śruba
Śruba
