Installatiekit voor raam
Type raammontage:
Model A
Assemblage
Uitlaatslang
uitlaatslang
Adapter
Adapter voor
schuifraam
Model C
Uitlaatslang
verlenging
Uitlaatslang
Uitlaatslang
montage
Installatie aan de wand:
Model A
Assemblage
uitlaatslang
Uitlaatslang
Adapter A
Adapter
wanduitlaat
Haak
Gat
Lagere groef Let erop dat de adapter
adapter
in de lagere groef van de
luchtuitlaat wordt gestoken.
◄
►
Pagina 18
Model B
Doorvoer
Uitlaatslang
luchtuitlaat
Adapter
Adapter
Uitlaatslang
voor
montage
schuifraam
Model D
Assemblage
uitlaatslang
Uitlaatslang
Doorvoer
Adapter
luchtuitlaat
Model B
Uitlaatslang
verlenging
Uitlaatslang
Assemblage
uitlaatslang

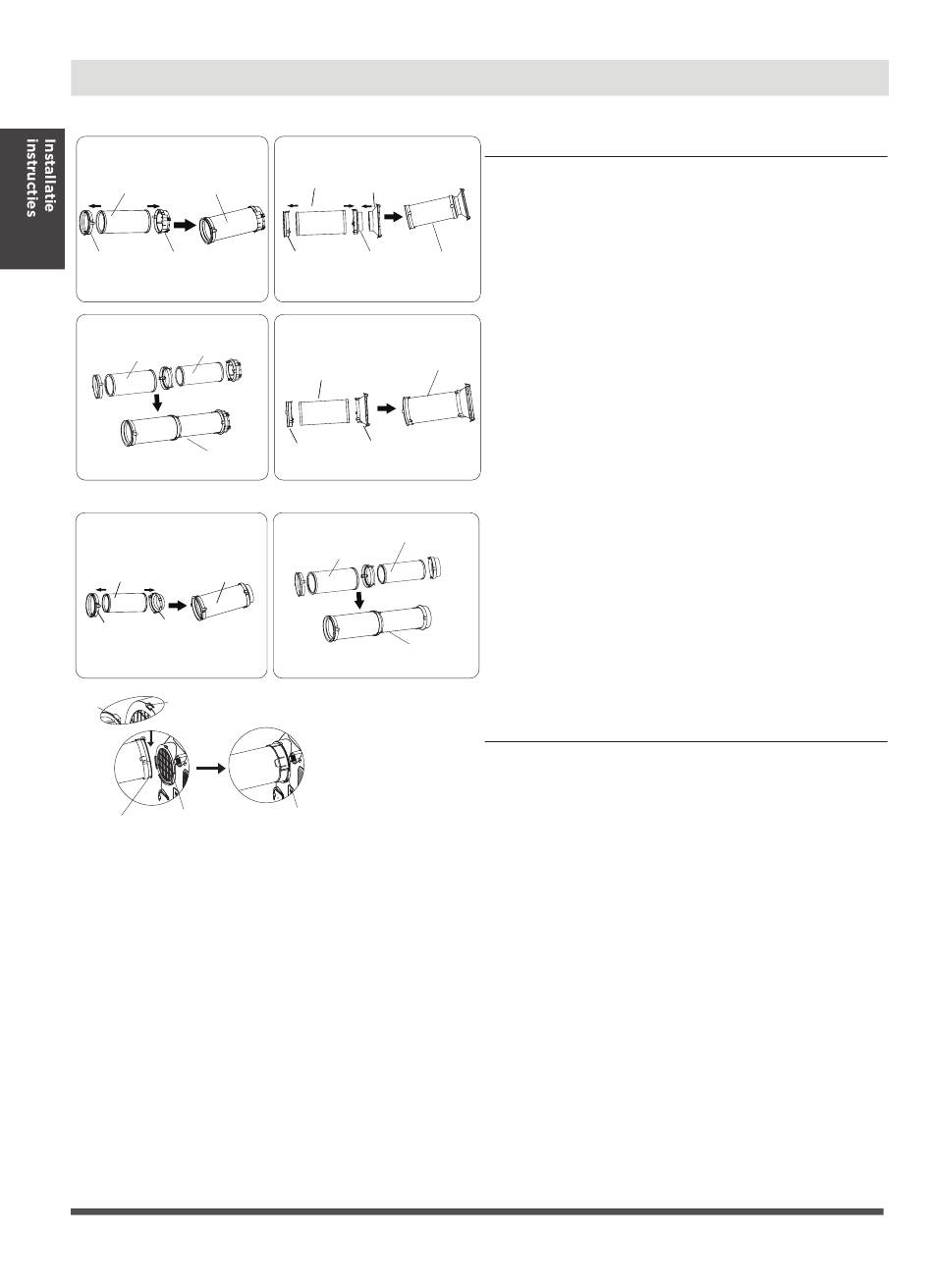

Stap 1: De assemblage van de
uitlaatslang voorbereiden.
Druk de uitlaatslang (of verlengde
uitlaatslang) in de raamschuifadapter
(of muuruitlaatadapter) en unitadapter,
klem automatisch vast met elastische
gespen van de adapters.
Stap 2: Installeer de assemblage van de
uitlaatslang op de eenheid.
Steek de adapter van assemblage van
de uitlaatslang in de lagere groef van de
luchtuitlaat van de eenheid en lijn de haak
van de adapter uit met het gat van de
luchtuitlaat en schuif de assemblage van
de uitlaatslang in de richting van de pijl
om deze te installeren.
