MODEL A
Bout
Schuifraam A
Schuifraam B
MODEL A
MODEL A
Schuifraam A
MODEL B
Schuifraam A
MODEL C
Schuiframen
1+2：
1+2+3：
1+2+3+4：
1+4：
Installatie
OPMERKING: Zodra de assemblage van de Uitlaatslang en de Verstelbare verschuiver
voor het raam zijn voorbereid, moet u een van de volgende twee installatiemethoden
kiezen.
Type 1: Installatie van een opgehangen raam of schuifraam (voor sommige modellen)
Schuim afdichting B
(Kleefmiddeltype - korter)
1. Zaag de plakkende schuimafdichtingen van de A en B-stroken op de juiste lengte, en
sluit ze aan op het schuifraam en frame zoals geïllustreerd.
Bout
Schuifraam A
Schuifraam B
MODEL B
of
Bouten
Schuifraam B
Schuifraam C
Bouten
Schuifraam B
Schuifraam C
of
Vóór het assembleren
Schuiframen
Bout
Bout Bout
Bout Bout
Bout
Bout
Schuim afd-
ichting A
(Kleefmidde-
ltype)

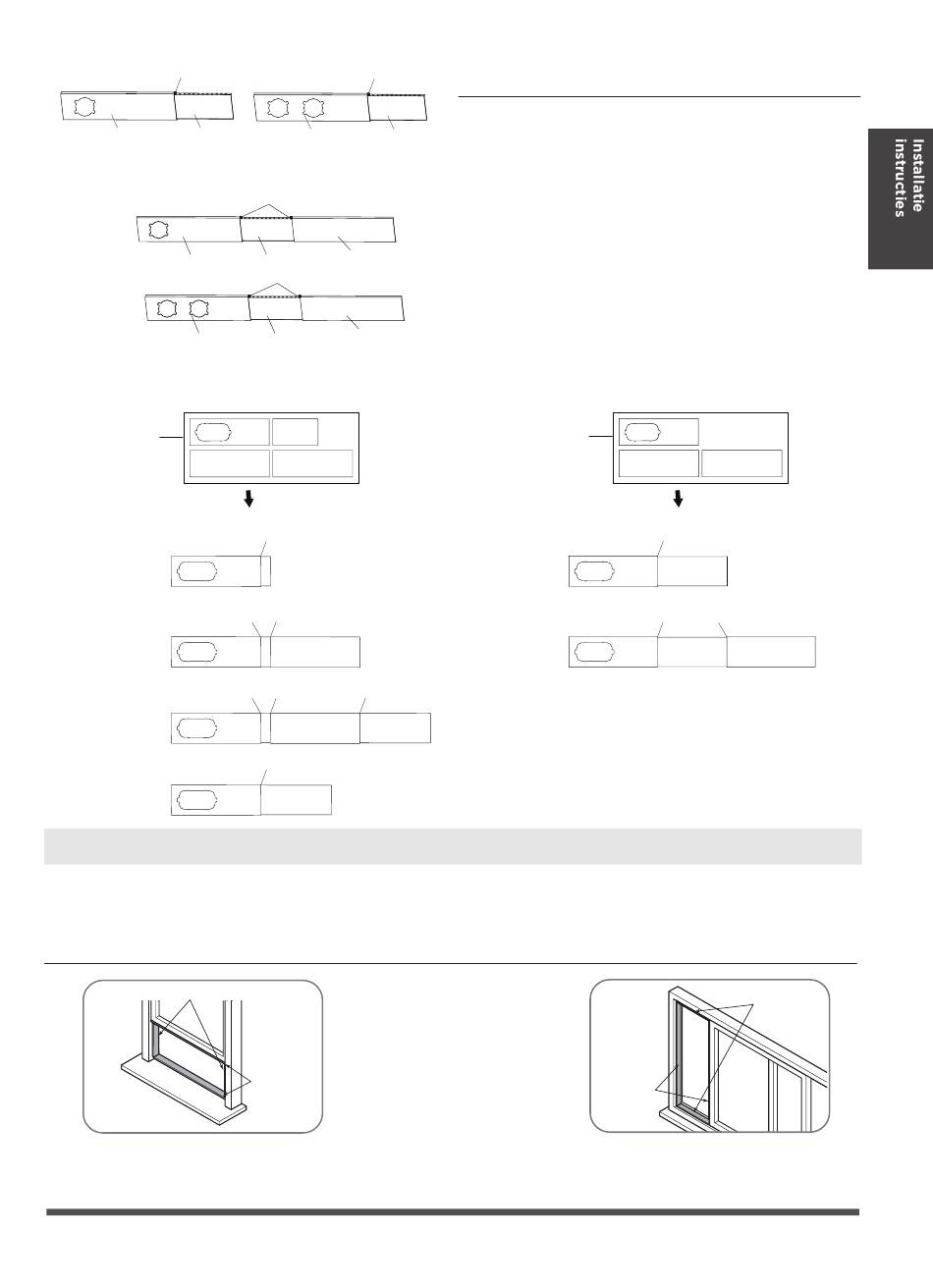

Stap 3: De verstelbare schuifraam
voorbereiden.
1. Kies de verschuivers voor de ramen al
naargelang de grootte van uw raam.
Soms moet deze worden verkort om
te voldoen aan de grootte van het
raam. Let erop dat u de juiste maat
afzaagt.
2. Gebruik bouten om de verschuivers
voor het raam vast te maken zodra ze
op de juiste lengte zijn ingesteld.
MODEL D
Schuiframen
1+2：
1+2+3：
of
Schuim afd-
ichting A
(Kleefmid-
deltype)
NL
Vóór het assembleren
Na het assembleren
Bout
Bout
Bout
Schuim afdichting B
(Kleefmiddeltype - korter)
◄
