componenten zijn afgedicht om ontsteking te voorkomen in het geval dat er
koelmiddel vrijkomt. Raadpleeg bij twijfel de fabrikant. Het teruggewonnen
koudemiddel wordt teruggestuurd naar de koudemiddelleverancier in de juiste
recuperatiecilinder, en de relevante afvaloverdrachtsbrief wordt geregeld. Meng
geen koelmiddelen in het terugwinningsaparaat en zeker niet in cilinders. Als
compressoren of compressoroliën moeten worden verwijderd, zorg er dan voor
dat ze tot een aanvaardbaar niveau zijn afgevoerd om er zeker van te zijn dat er
geen brandbaar koelmiddel in het smeermiddel achterblijft. Het evacuatieproces
moet worden uitgevoerd voordat de compressor aan de leveranciers wordt
geretourneerd. Alleen elektrische verwarming van het compressorlichaam mag
worden gebruikt om dit proces te versnellen. Wanneer er olie uit een systeem
wordt afgetapt, moet dit op een veilige manier uitgevoerd worden.

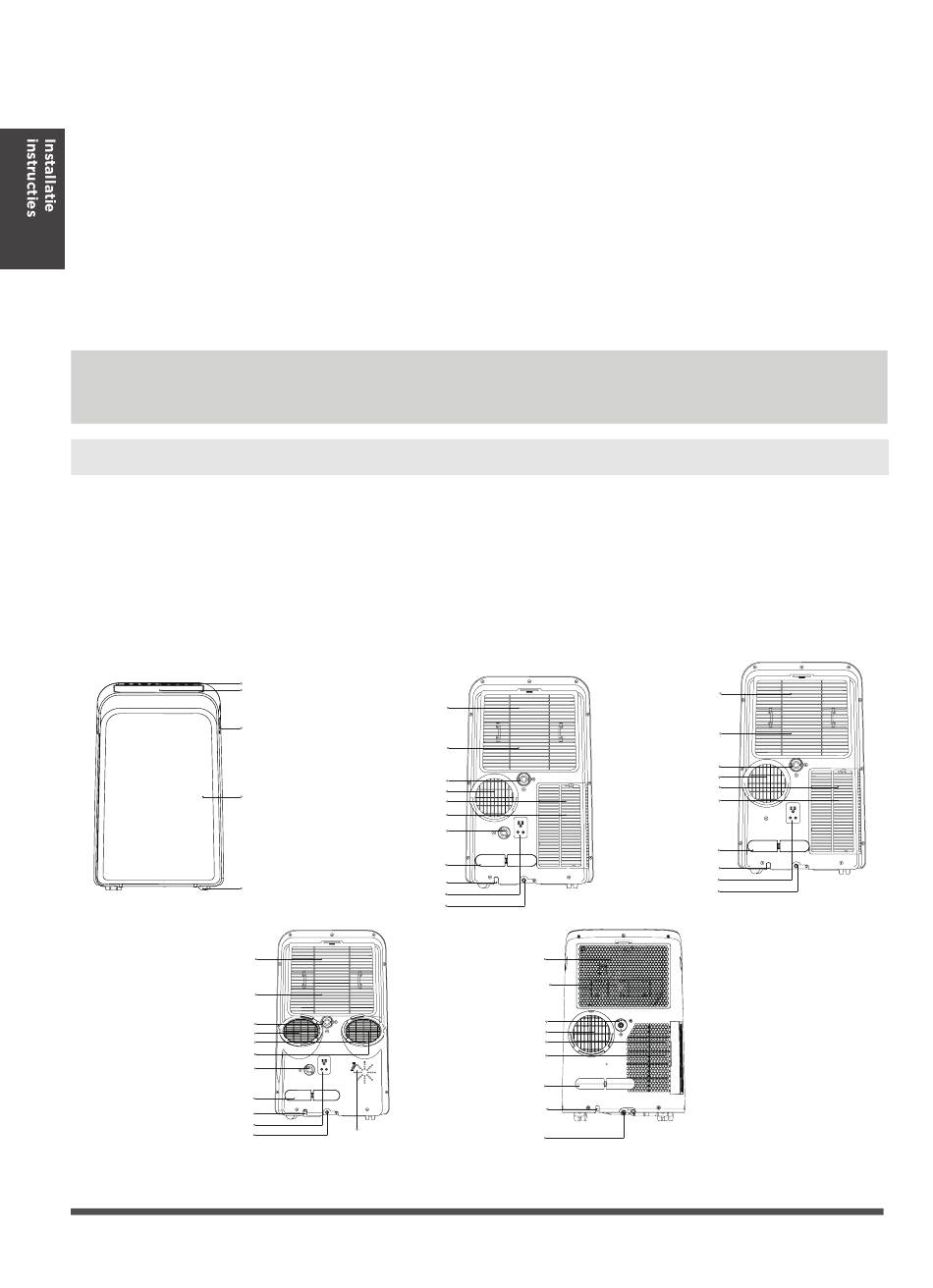

Installatie instructies
Voorbereiding
OPMERKING:
Alle illustraties in deze gebruiksaanwijzing zijn er alleen ter demonstratie. Uw machine
kan ietwat afwijken.
De daadwerkelijke vorm heeft voorrang. De eenheid kan worden gebruikt door middel
van het bedieningspaneel of de afstandsbediening. In deze gebruiksaanwijzing wordt
de bediening van de afstandsbediening niet vermeld. Raadpleeg daarvoor de > die bij
de eenheid wordt geleverd.
Bedieningspaneel
horizontaal rooster
blad (automatisch
zwenken)
handvat
(beide kanten)
Paneel
Zwenkwieltje
voorzijde
bovenste luchtfilter
(achter het rooster)
Luchtinlaat boven
afvoeruitlaat
Luchtuitlaat
Luchtfilter onder
Luchtinlaat onder
afvoeruitlaat (alleen bij
pompverwarming)
Gesp stroomsnoer
Uitlaat stroomsnoer
aansluiting stekker
afvoeruitlaat van de
onderste lade
◄
Pagina 14
►
bovenste
luchtfilter (achter
het rooster)
Luchtinlaat
boven
afvoeruitlaat
Luchtuitlaat
Luchtfilter onder
Luchtinlaat onder
afvoeruitlaat (alleen
bij pompverwarming)
Gesp stroomsnoer
Uitlaat stroomsnoer
aansluiting stekker
afvoeruitlaat van
de onderste lade
Luchtfilter boven
Luchtinlaat boven
Luchtfilter onder
Luchtinlaat onder
Gesp stroomsnoer
ventilatie controle
achterkant
MODEL B
luchtfilter (achter
afvoeruitlaat
Luchtfilter onder
Gesp stroomsnoer
Uitlaat stroomsnoer
aansluiting stekker
achterkant
MODEL A
afvoeruitlaat
Luchtuitlaat
Uitlaat
stroomsnoer
afvoer
bodembak
achterkant
MODEL C
NL
bovenste
het rooster)
Luchtinlaat
boven
Luchtuitlaat
Luchtinlaat
onder
achterkant
afvoer
MODEL A1
