Betrieb des Kühlschranks
4.19 Wechsel der Dekorplatte
Modelle RMS 84xx, RM 8xxx, RM(S)L 8xxx
(mit Rahmen)
n

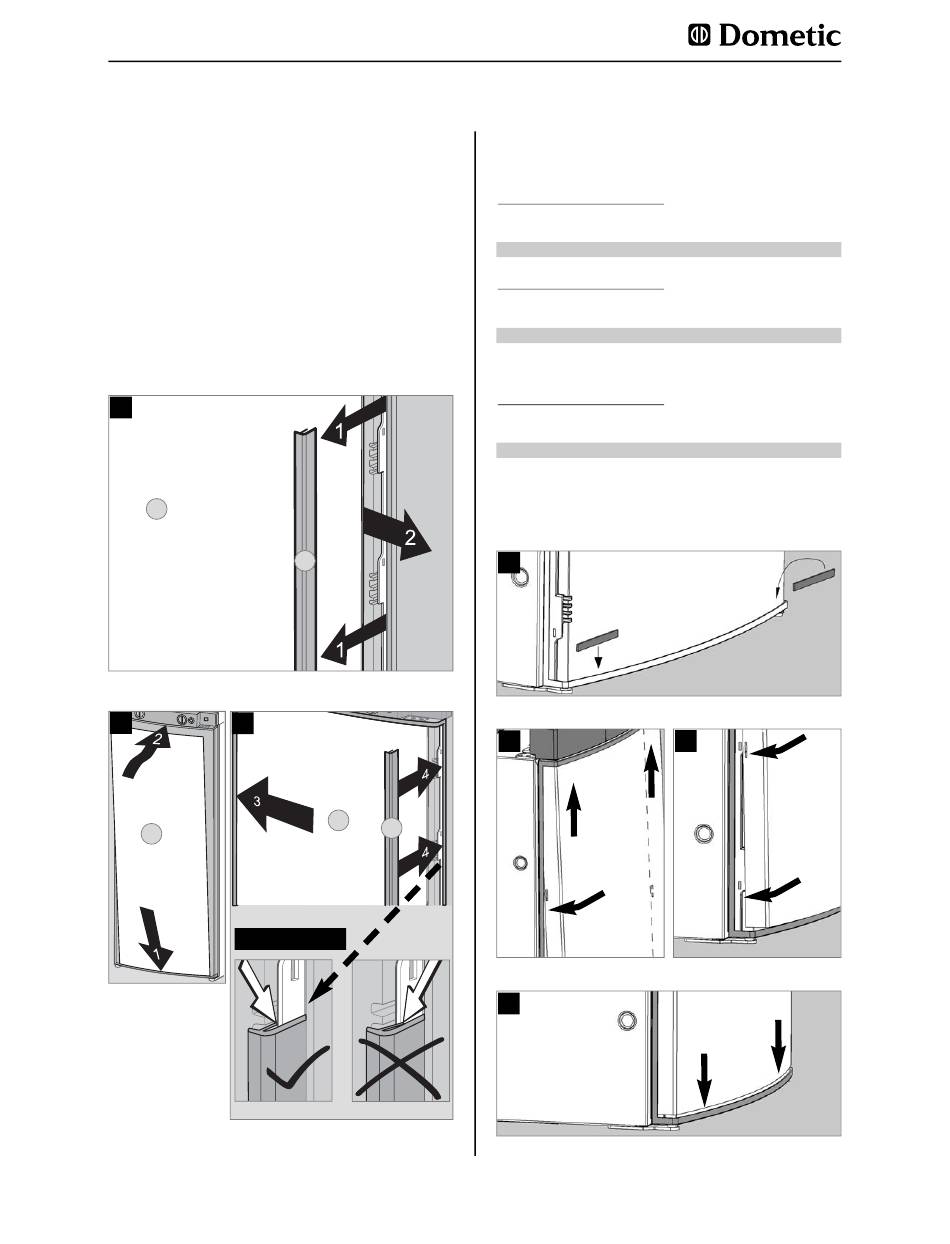

Ziehen Sie die seitliche Leiste (1) der Tür ab
(Leiste ist aufgesteckt, nicht verschraubt).
n
Schieben Sie die Dekorplatte (2) aus der
Tür hinaus, setzen Sie die neue Dekorplatte
ein und stecken Sie die Leiste (1) wieder
auf.
1
2
2
3
2
VORSICHT!
Abb. 45
All manuals and user guides at all-guides.com
1.
2.
1
1.
Abb. 44
2
1
Abb. 46
26
Abmessungen der Dekorplatte (Rahmen) :
RMS 84xx, RM 8xxx
Gehäusebreite
486 mm
Höhe
Breite
743 +/- 0.5 mm
472.5 +/- 0.5 mm max. 1.7 mm
Gehäusebreite
523 mm
Höhe
Breite
743 +/- 0.5 mm
508 +/- 0.5 mm
RM(S)L 8xxx
Gehäusebreite
523 mm
Höhe
Breite
1169,5 +0/-1 mm 507,5 +0/-1 mm
Modell RMx(L) 8xxx
(Einsetzen der rahmenlosen Dekorplatte)
1
2
Abb. 48
4
Dicke
Dicke
max. 1.7 mm
Dicke
max. 1.7 mm
Abb. 47
3
Abb. 49
Abb. 50
