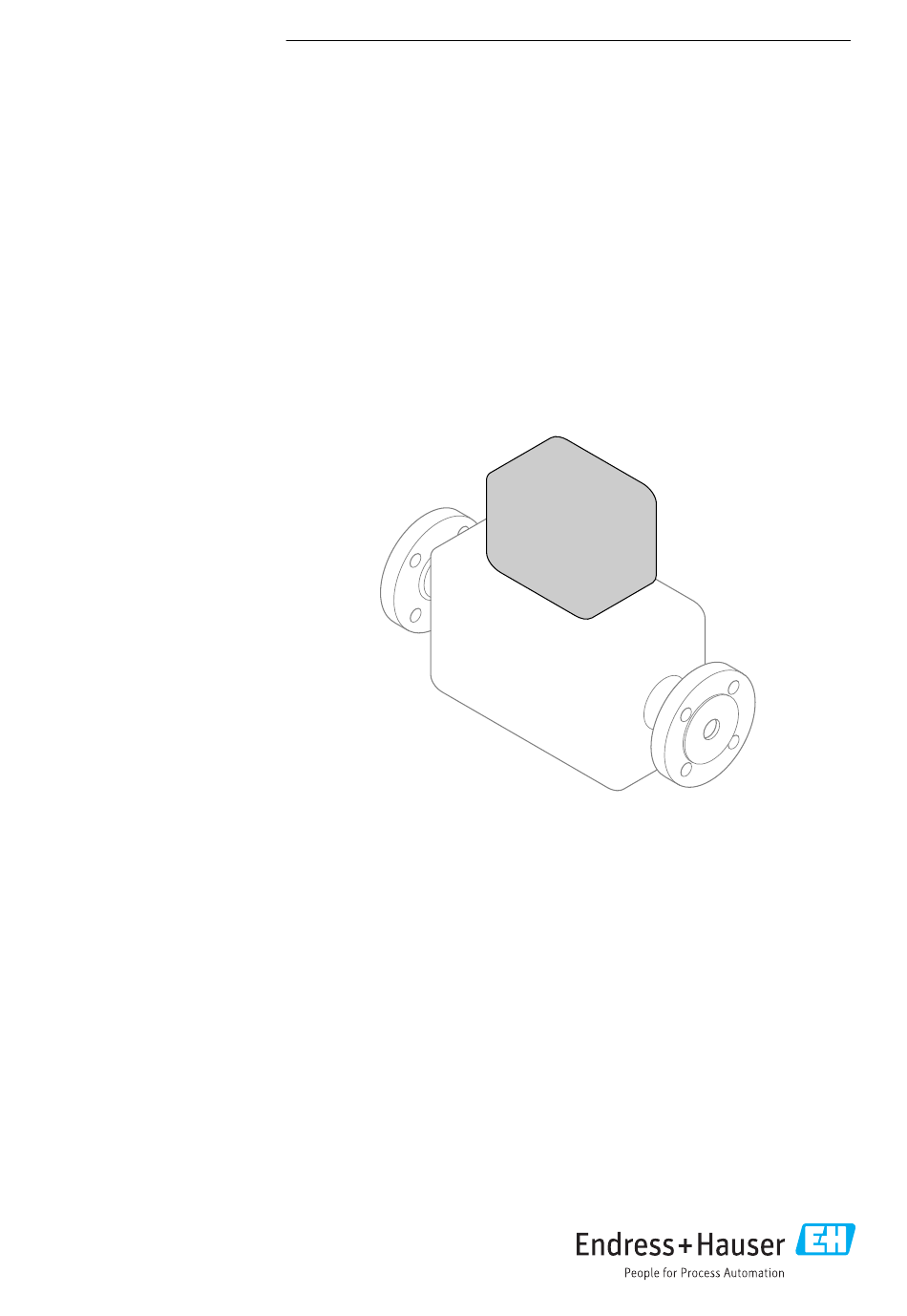

Endress+Hauser Proline 100 Beknopte Handleiding
Deel 2 van 2
Inhoudsopgave
Quick Links
KA01215D/15/NL/02.24-00
71694391
2024-12-20
Products
Beknopte handleiding
Proline 100
PROFINET
Deel 2 van 2
Transmitter
Deze handleiding is een beknopte handleiding en geen
vervanging voor de bedieningshandleiding die hoort bij het
instrument.
Deze beknopte handleiding bevat alle informatie over de
transmitter. Houd bij de inbedrijfname ook de "Beknopte
sensorhandleiding" → 2 aan.
Solutions
Services
Inhoudsopgave
Gerelateerde Handleidingen voor Endress+Hauser Proline 100
Samenvatting van Inhoud voor Endress+Hauser Proline 100
- Pagina 1 Products Solutions Services KA01215D/15/NL/02.24-00 71694391 2024-12-20 Beknopte handleiding Proline 100 PROFINET Deel 2 van 2 Transmitter Deze handleiding is een beknopte handleiding en geen vervanging voor de bedieningshandleiding die hoort bij het instrument. Deze beknopte handleiding bevat alle informatie over de transmitter.
-
Pagina 2: Aanvullende Instrumentdocumentatie
Aanvullende instrumentdocumentatie Deze beknopte handleiding is de beknopte transmitterhandleiding. De "beknopte sensorhandleiding" is beschikbaar via: • Internet: www.endress.com/deviceviewer • Smartphone/tablet: Endress+Hauser Operations App Gedetailleerde informatie over het instrument is opgenomen in de bedieningshandleiding en de andere documentatie: • Internet: www.endress.com/deviceviewer •... -
Pagina 3: Endress+Hauser Operations App
Proline 100 PROFINET Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser... -
Pagina 4: Inhoudsopgave
Inhoudsopgave Proline 100 PROFINET Inhoudsopgave Documentinformatie ............. . 5 Gebruikte symbolen . -
Pagina 5: Documentinformatie
Proline 100 PROFINET Documentinformatie Documentinformatie Gebruikte symbolen 1.1.1 Veiligheidssymbolen Symbool Betekenis GEVAAR! GEVAAR Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt vermeden is ernstig of dodelijk letsel het gevolg. WAARSCHUWING! Dit symbool wijst op een gevaarlijke situatie. Wanneer deze situatie niet wordt WAARSCHUWING vermeden kan ernstig of dodelijk letsel het gevolg zijn. -
Pagina 6: Symbolen Voor Bepaalde Soorten Informatie
Documentinformatie Proline 100 PROFINET 1.1.3 Gereedschapssymbolen Symbool Betekenis Symbool Betekenis Torx-schroevendraaier Platte schroevendraaier Kruiskopschroevendraaier Inbussleutel Steeksleutel 1.1.4 Symbolen voor bepaalde soorten informatie Symbool Betekenis Symbool Betekenis Toegestaan Voorkeur Procedures, processen of handelingen Procedures, processen of handelingen die zijn toegestaan. die de voorkeur hebben. -
Pagina 7: Fundamentele Veiligheidsinstructies
Proline 100 PROFINET Fundamentele veiligheidsinstructies Fundamentele veiligheidsinstructies Eisen aan het personeel Het personeel moet aan de volgende eisen voldoen voor uitvoering van de werkzaamheden: ‣ Opgeleide, gekwalificeerde specialisten moeten een passende kwalificatie hebben voor deze specifieke functies en taken ‣... - Pagina 8 Blijf binnen het gespecificeerde druk- en temperatuurbereik. Verificatie bij grensgevallen: ‣ Voor speciale vloeistoffen en reinigingsvloeistoffen, zal Endress+Hauser graag assistentie verlenen bij het controleren van de corrosiebestendigheid van de materialen die in aanraking komen met het medium maar geen aansprakelijkheid daarvoor accepteren omdat kleine veranderingen in temperatuur, concentratie of vervuilingsniveau in het proces de corrosiebestendigheid doet veranderen.
-
Pagina 9: Veiligheid Op De Werkplek
Het instrument voldoet aan de algemene veiligheidsvoorschriften en de wettelijke bepalingen. Het voldoet tevens aan de EG-richtlijnen in de klantspecifieke EG-conformiteitsverklaring. Endress+Hauser bevestigt dit met het aanbrengen op het instrument van de CE-markering. IT beveiliging Wij verlenen alleen garantie wanneer het instrument wordt geïnstalleerd en gebruikt zoals beschreven in de bedieningshandleiding. -
Pagina 10: Installatie
Installatie Proline 100 PROFINET Installatie Voor meer installatie over het monteren van de sensor, zie de beknopte sensorhandleiding Montage van het meetinstrument 4.1.1 Montage aardringen Promag H Voor meer installatie over het monteren van de aardringen, zie het hoofdstuk "Montage van de sensor"... - Pagina 11 Proline 100 PROFINET Installatie Compacte of ultra-compacte behuizingsuitvoering 8 mm A0023195 Endress+Hauser...
-
Pagina 12: Elektrische Aansluiting
Elektrische aansluiting Proline 100 PROFINET Elektrische aansluiting WAARSCHUWING Onderdelen onder spanning! Verkeerd uitgevoerde werkzaamheden aan de elektrische aansluitingen kunnen resulteren in een elektrische schok. ‣ Installeer een uitschakelaar voor eenvoudig ontkoppelen van het instrument van de voedingsspanning. ‣ Neem naast de zekering van het instrument, een overstroombeveiliging met max. 16 A op in de installatie. - Pagina 13 Proline 100 PROFINET Elektrische aansluiting Kabeldiameter • Kabelwartels meegeleverd: M20 × 1,5 met kabel ⌀ 6 … 12 mm (0,24 … 0,47 in) • Veerklemmen: Aderdiameters 0,5 … 2,5 mm (20 … 14 AWG) 5.2.3 Klembezetting De klembezetting voor de elektrische aansluiting van het instrument is te vinden op de aansluittypeplaat van de elektronicamodule.
-
Pagina 14: Voorbereiden Van Het Meetinstrument
Elektrische aansluiting Proline 100 PROFINET 5.2.4 Pintoekenning, instrumentstekker Voedingsspanning Toekenning DC 24 V Niet in gebruik Niet in gebruik DC 24 V Aarding/afscherming Codering Connector/bus Connector A0029042 Aansluiting voor randaarde en/of afscherming van de voedingsspanning indien aanwezig. Niet voor optie C "Ultra-compact hygiënisch, roestvast". -
Pagina 15: Aansluiten Van Het Instrument
Proline 100 PROFINET Elektrische aansluiting Aansluiten van het instrument LET OP Een verkeerde aansluiting brengt de elektrische veiligheid in gevaar! ‣ Alleen opgeleid personeel mag de elektrische aansluiting uitvoeren. ‣ Houd de geldende nationale/plaatselijke installatievoorschriften aan. ‣ Houd de lokale arbeidsveiligheidsvoorschriften aan. - Pagina 16 Elektrische aansluiting Proline 100 PROFINET 8 mm 8 mm 3 mm 10 (0.4) mm (in) A0017844 3 Instrumentuitvoeringen met aansluitvoorbeelden Kabel Instrumentstekker voor signaaloverdracht Instrumentstekker voor voedingsspanning Maak, afhankelijk van de behuizingsuitvoering, het lokale display los van de hoofdelektronicamodule: bedieningshandleiding van het instrument .
-
Pagina 17: Waarborg De Potentiaalvereffening
Proline 100 PROFINET Elektrische aansluiting 5.3.2 Waarborg de potentiaalvereffening Promass, Cubemass Voorwaarden Houd rekening met het volgende om een correcte meting te waarborgen: • Hetzelfde elektrische potentieel voor de vloeistof en de sensor • Bedrijfsinterne aardconcepten Voor instrumenten voor gebruik in explosiegevaarlijke locaties, moeten de richtlijnen in de Ex-documentatie (XA) worden aangehouden. - Pagina 18 Elektrische aansluiting Proline 100 PROFINET DN 300 DN 350 ≥ ≤ A0029338 5 Potentiaalvereffening via aardklem en leidingflenzen Sluit beide sensorflenzen aan op de leidingflenzen via een aardkabel en aard deze. Indien DN ≤ 300 (12"): monteer de aardkabel direct op de geleidende flensbekleding van de sensor met de flensbouten.
- Pagina 19 Proline 100 PROFINET Elektrische aansluiting Leiding met een kathodische beveiliging Dit aansluitmethode wordt alleen gebruikt wanneer aan de volgende twee voorwaarden wordt voldaan: • Metalen leiding zonder bekleding of leiding met elektrisch geleidende bekleding • Kathodische bescherming is geïntegreerd in de persoonlijke beschermingsuitrusting...
- Pagina 20 • Aardringen kunnen afzonderlijk worden besteld als een accessoire bij Endress+Hauser . Waarborg bij het bestellen dat de aardringen dat deze compatibel zijn met het elektrodemateriaal omdat anders het gevaar bestaat dat de elektroden worden aangetast door elektrochemische corrosie! •...
-
Pagina 21: Hardware-Instellingen
Proline 100 PROFINET Elektrische aansluiting Potentiaalvereffening via aardelektroden op de procesaansluiting A0028972 Zeskantbouten van procesaansluiting Geïntegreerde aardelektrodes O-ring afdichting Sensor Hardware-instellingen 5.4.1 Instellen van de instrumentnaam Een meetpunt kan snel binnen een installatie worden geïdentificeerd op basis van de tagnaam. De tagnaam is gelijk aan de instrumentnaam (naam van het station van de PROFINET-specificatie). - Pagina 22 Elektrische aansluiting Proline 100 PROFINET Instelling van de instrumentnaam met de DIP-schakelaars Het laatste deel van de instrumentnaam kan worden ingesteld met de DIP-schakelaars 1-8. Het adresbereik ligt tussen 1 en 254 (fabrieksinstelling: serienummer van het instrument ) Overzicht van de DIP-schakelaars...
- Pagina 23 Proline 100 PROFINET Elektrische aansluiting OFF ON - Write protection - Default Ethernet network settings IP 192.168.1.212 A0027332 Afhankelijk van de uitvoering van de behuizing: maak de borgklem of de borgschroef van het deksel van de behuizing los. Afhankelijk van de uitvoering van de behuizing: maak het behuizing open of schroef deze open en maak het lokale display los van de hoofdelektronicamodule indien nodig .
-
Pagina 24: Waarborgen Beschermingsklasse
Elektrische aansluiting Proline 100 PROFINET Waarborgen beschermingsklasse Het meetinstrument voldoet aan alle voorschriften voor de IP66/67 beschermingsklasse, type 4X behuizing. Om de IP66/67 beschermingsklasse, Type 4X behuizing te waarborgen, moeten de volgende handelingen worden uitgevoerd na de elektrische aansluiting: Controleer of de afdichtingen van de behuizing schoon zijn en correct zijn geplaatst. -
Pagina 25: Bedieningsmogelijkheden
Proline 100 PROFINET Bedieningsmogelijkheden Bedieningsmogelijkheden Overzicht van bedieningsopties A0017760 Computer met webbrowser (bijv. Internet Explorer) of met "FieldCare" bedieningstool Automatiseringssysteem, bijv. Siemens S7-300 of S7-1500 met Step7 of TIA portaal en meest actuele GSD-bestand. Endress+Hauser... -
Pagina 26: Opbouw En Functies Van Het Bedieningsmenu
Bedieningsmogelijkheden Proline 100 PROFINET Opbouw en functies van het bedieningsmenu 6.2.1 Structuur van het bedieningsmenu Bedieningsmenu voor operators en onderhoudspersoneel Language Operation Taakgeoriënteerd Setup Diagnostics Bedieningsmenu voor experts Expert Functiegeoriënteerd A0014058-NL 7 Schematische structuur van het bedieningsmenu 6.2.2 Bedieningsfilosofie De individuele onderdelen van het bedieningsmenu zijn toegekend aan bepaalde gebruikersrollen (operator, onderhoud, enz.). -
Pagina 27: Toegang Tot Het Bedieningsmenu Via De Webbrowser
Proline 100 PROFINET Bedieningsmogelijkheden Toegang tot het bedieningsmenu via de webbrowser 6.3.1 Functionaliteit Dankzij de geïntegreerde webserver kan het instrument worden bediend en geconfigureerd via een webbrowser. Naast de meetwaarden, wordt ook statusinformatie van het instrument getoond waardoor de gebruiker de status van het instrument kan bewaken. Verder kunnen de instrumentgegevens worden beheerd en kunnen de netwerkparameters worden geconfigureerd. -
Pagina 28: Maak Een Verbinding
Bedieningsmogelijkheden Proline 100 PROFINET 6.3.3 Maak een verbinding Configureren van het internetprotocol van de computer Activeer via DIP-schakelaar 10, het standaard IP-adres 192.168.1.212 → 22. Schakel het meetinstrument in en verbind deze met de computer via de kabel . -
Pagina 29: Gebruikersinterface
Proline 100 PROFINET Bedieningsmogelijkheden 6.3.4 Inloggen Toegangscode 0000 (fabrieksinstelling); kan worden veranderd door de klant 6.3.5 Gebruikersinterface Endress+Hauser Device name Device tag Status signal Logout (Maintenance) Measured values Menu Health status Data management Network Main menu Display language English Operation... -
Pagina 30: Uitschakelen Van De Webserver
Bedieningsmogelijkheden Proline 100 PROFINET Functies Betekenis Gegevensuitwisseling tussen PC en meetinstrument: • Uploaden van de configuratie van het instrument (XML-formaat, maak configuratie back-up) • Opslaan van de configuratie op het instrument (XML-formaat, herstel configuratie) • Exporteer de lijst met gebeurtenissen (.csv-bestand) Data management •... -
Pagina 31: Toegang Tot Het Bedieningsmenu Via De Bedieningstool
Proline 100 PROFINET Systeemintegratie Parameteroverzicht met korte beschrijving Parameter Beschrijving Keuze Webserver functionaliteit Schakel de webserver aan en uit. • Uit • HTML Off • Aan Inschakelen van de webserver Wanneer de webserver is uitgeschakeld kan deze alleen weer worden ingeschakeld met de Parameter Webserver functionaliteit via de volgende bedieningsopties: •... -
Pagina 32: Inbedrijfname
Inbedrijfname Proline 100 PROFINET Inbedrijfname Functiecontrole Voor de inbedrijfname van het meetinstrument: ‣ Waarborg dat de controles voor installatie en aansluiting zijn uitgevoerd. • "Controle voor de installatie" checklist • "Controle voor de aansluiting" checklist → 24 Instellen bedieningstaal... -
Pagina 33: Beveiligen Van Instellingen Tegen Ongeautoriseerde Toegang
Proline 100 PROFINET Diagnose-informatie Submenu Betekenis Display Configureren van de meetwaardeweergave Lekstroomdetectie Instellen van de lekstroomdetectie Lege-buisdetectie Configureren van de gedeeltelijke en volledige lege-buisdetectie Lege buis detectie Configureer de lege-buisdetectie Beveiligen van instellingen tegen ongeautoriseerde toegang De volgende opties zijn bedoeld om de configuratie van het meetinstrument te beschermen tegen onbedoelde wijziging na de inbedrijfname: •... - Pagina 36 *71694391* 71694391 www.addresses.endress.com...
