Elektrische aansluiting
3 mm
2
1
3

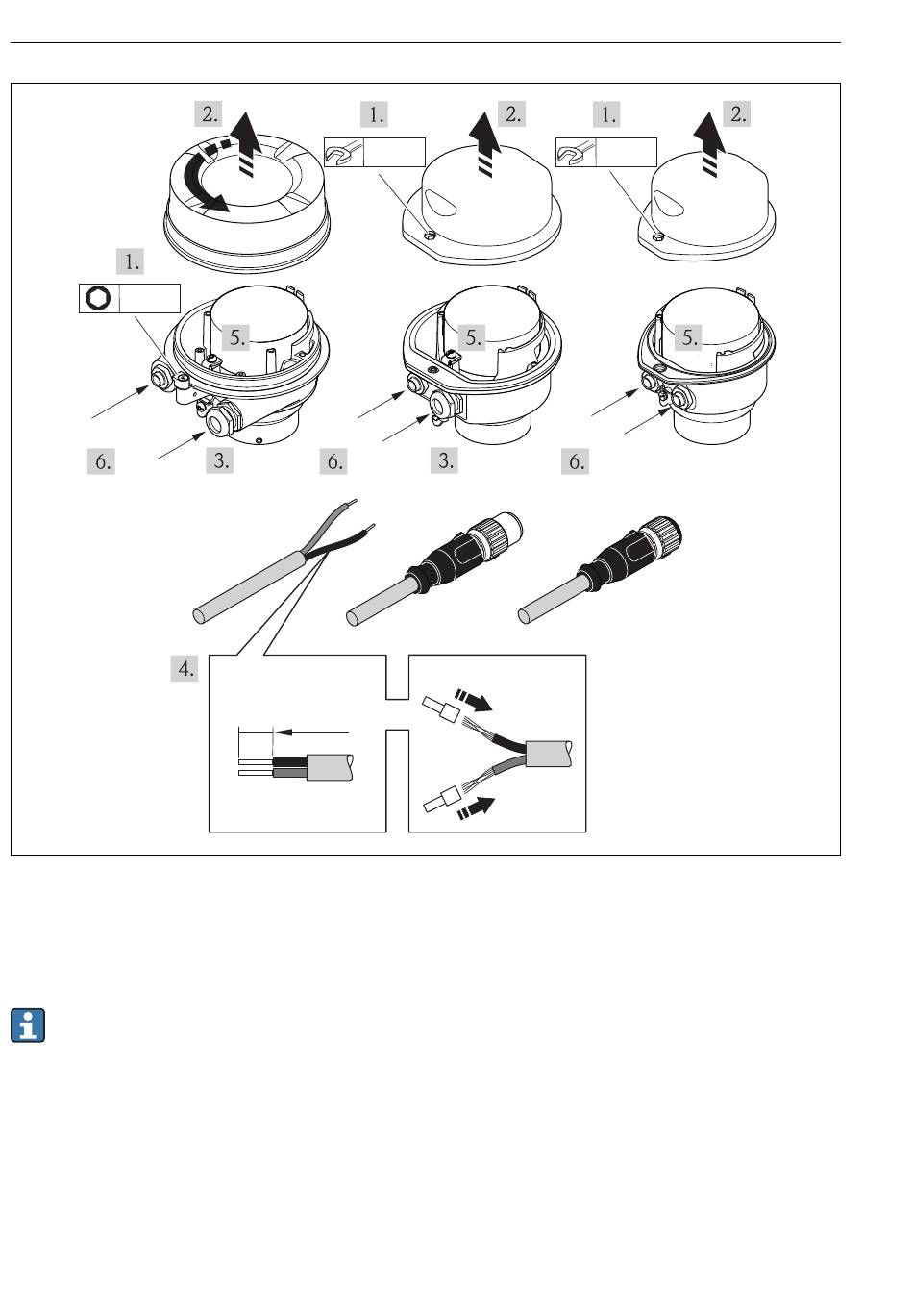

Instrumentuitvoeringen met aansluitvoorbeelden
1
Kabel
2
Instrumentstekker voor signaaloverdracht
3
Instrumentstekker voor voedingsspanning
Maak, afhankelijk van de behuizingsuitvoering, het lokale display los van de
hoofdelektronicamodule: bedieningshandleiding van het instrument .
‣
Sluit de kabel aan conform de klembezetting of de pintoekenning .
16
8 mm
2
1
1
10 (0.4)
mm (in)
8 mm
2
3
2
Proline 100 PROFINET
3
Endress+Hauser
A0017844
