Elektrische aansluiting
5.5
Waarborgen beschermingsklasse
Het meetinstrument voldoet aan alle voorschriften voor de IP66/67 beschermingsklasse, type
4X behuizing.
Om de IP66/67 beschermingsklasse, Type 4X behuizing te waarborgen, moeten de volgende
handelingen worden uitgevoerd na de elektrische aansluiting:
1.
Controleer of de afdichtingen van de behuizing schoon zijn en correct zijn geplaatst.
2.
Droog, reinig of vervang de afdichtingen indien nodig.
3.
Zet alle behuizingsschroeven en schroefdeksels vast.
4.
Zet de kabelwartels stevig vast.
5.

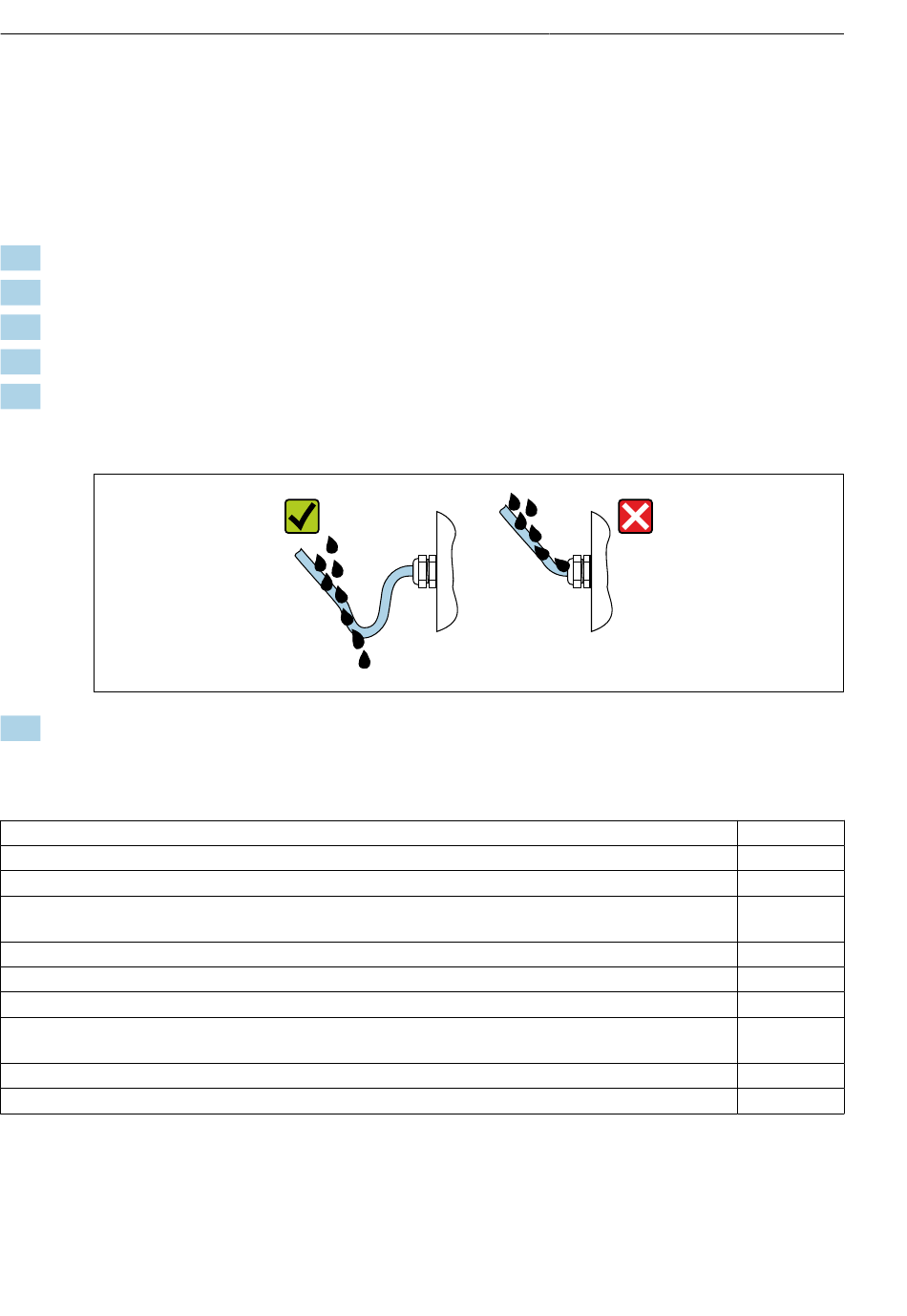

Om te waarborgen dat vocht niet de kabelwartel kan binnendringen:
Installeer de kabel zodanig dat er een lus naar beneden hangt voor de kabelwartel
("waterafvoer").
6.
Plaats dummy pluggen in niet gebruikte kabeldoorvoeren.
5.6
Controles na de aansluiting
Zijn de kabels van het instrument beschadigd (visuele inspectie)?
Voldoen de kabels aan de voorschriften → 12?
Zijn de gemonteerde kabels voldoende trekontlast?
Zijn alle kabelwartels geïnstalleerd, goed vastgezet en lekdicht? Kabelinstallatie met "waterafvoer"
→ 24?
Afhankelijk van de uitvoering van het instrument: zijn alle instrumentconnectoren stevig vastgezet ?
Komt de voedingsspanning overeen met de specificaties op de typeplaat van de transmitter ?
Is de klembezetting of pin-bezetting van de connector → 14 correct?
Wanneer voedingsspanning aanwezig is, brandt dan de voedings-LED op de elektronicamodule van de
transmitter groen ?
Is de potentiaalvereffening correct uitgevoerd ?
Afhankelijk van de instrumentversie: is de borgklem of bevestigingsschroef goed vastgezet?
24
Proline 100 PROFINET
A0029278
