Proline 100 PROFINET

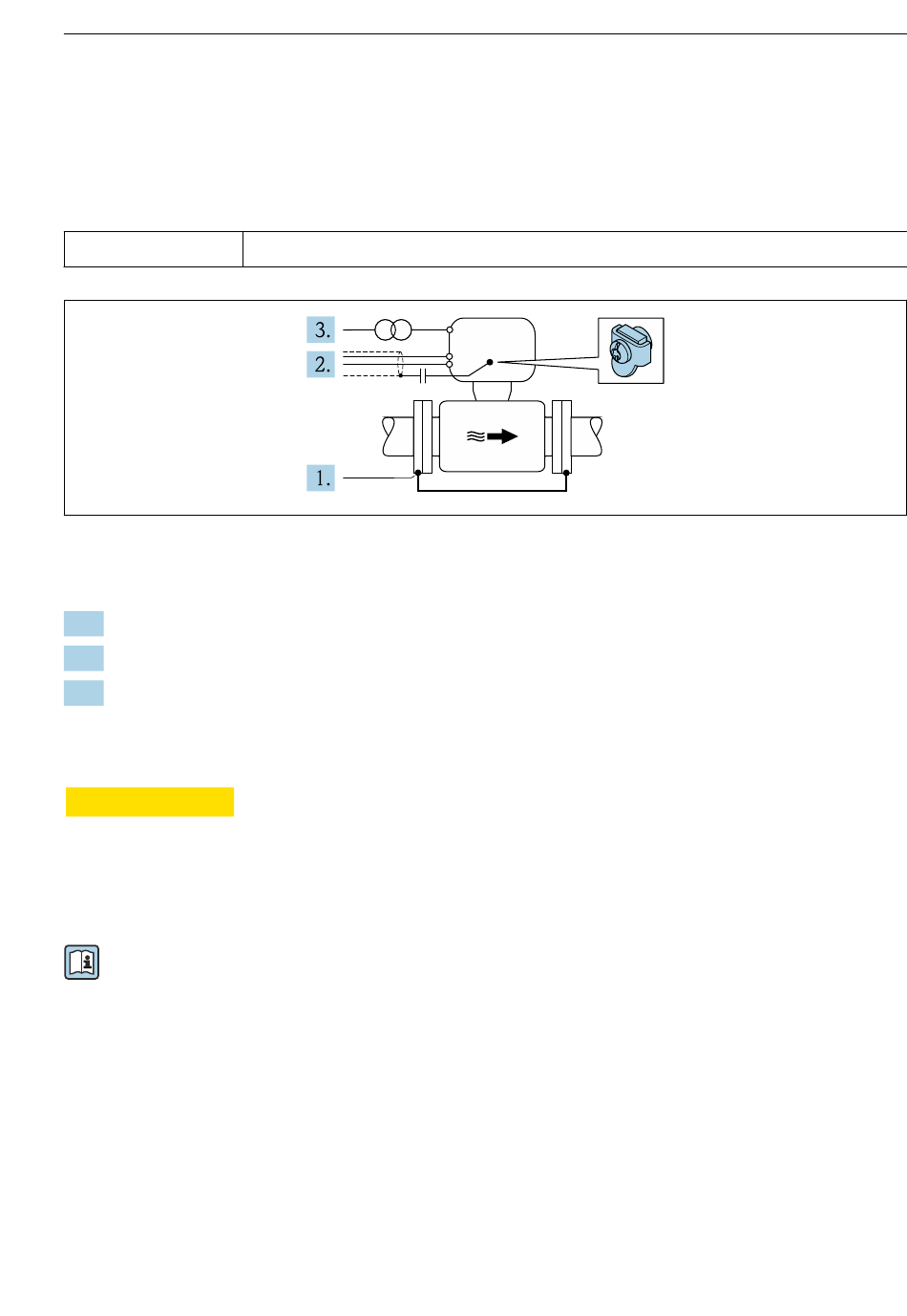

Leiding met een kathodische beveiliging
Dit aansluitmethode wordt alleen gebruikt wanneer aan de volgende twee voorwaarden wordt
voldaan:
• Metalen leiding zonder bekleding of leiding met elektrisch geleidende bekleding
• Kathodische bescherming is geïntegreerd in de persoonlijke beschermingsuitrusting
Aardkabel
Voorwaarde: de sensor is zodanig in de leiding geïnstalleerd dat elektrische isolatie optreedt.
1.
Sluit de twee flenzen van de leiding op elkaar aan via een aardkabel.
2.
Leid de afscherming van de signaalkabels via een condensator.
3.
Sluit het meetinstrument op de voedingsspanning aan, zodanig dat deze zweeft ten
opzichte van de randaarde (isolatie transformator).
Promag H
VOORZICHTIG
L
Elektrodeschade kan resulteren in complete uitval van het instrument!
‣
Hetzelfde elektrische potentieel voor de vloeistof en de sensor
‣
Bedrijfsinterne aardconcepten
‣
Leidingmateriaal en aarding
Voor instrumenten voor gebruik in explosiegevaarlijke locaties, moeten de richtlijnen in
de Ex-documentatie (XA) worden aangehouden.
Meetalen procesaansluitingen
Potentiaalvereffening wordt over het algemeen gerealiseerd via de metalen
procesaansluitingen welke in contact staan met het medium en direct op de sensor zijn
gemonteerd. Daarom zijn er over het algemeen geen extra maatregelen voor de
potentiaalvereffening.
Kunststof procesaansluitingen
In geval van kunststof procesaansluitingen, moeten extra aardringen of procesaansluitingen
met een geïntegreerde aardelektrode worden gebruikt om de potentiaalvereffening tussen de
sensor en het medium te waarborgen. Indien er geen potentiaalvereffening is, kan dit de
Endress+Hauser
Koperen draad, tenminste 6 mm
2
(0,0093 in
2
)
+
–
Elektrische aansluiting
A0029340
