Vue d'ensemble
Structure et fonction
2
1
8

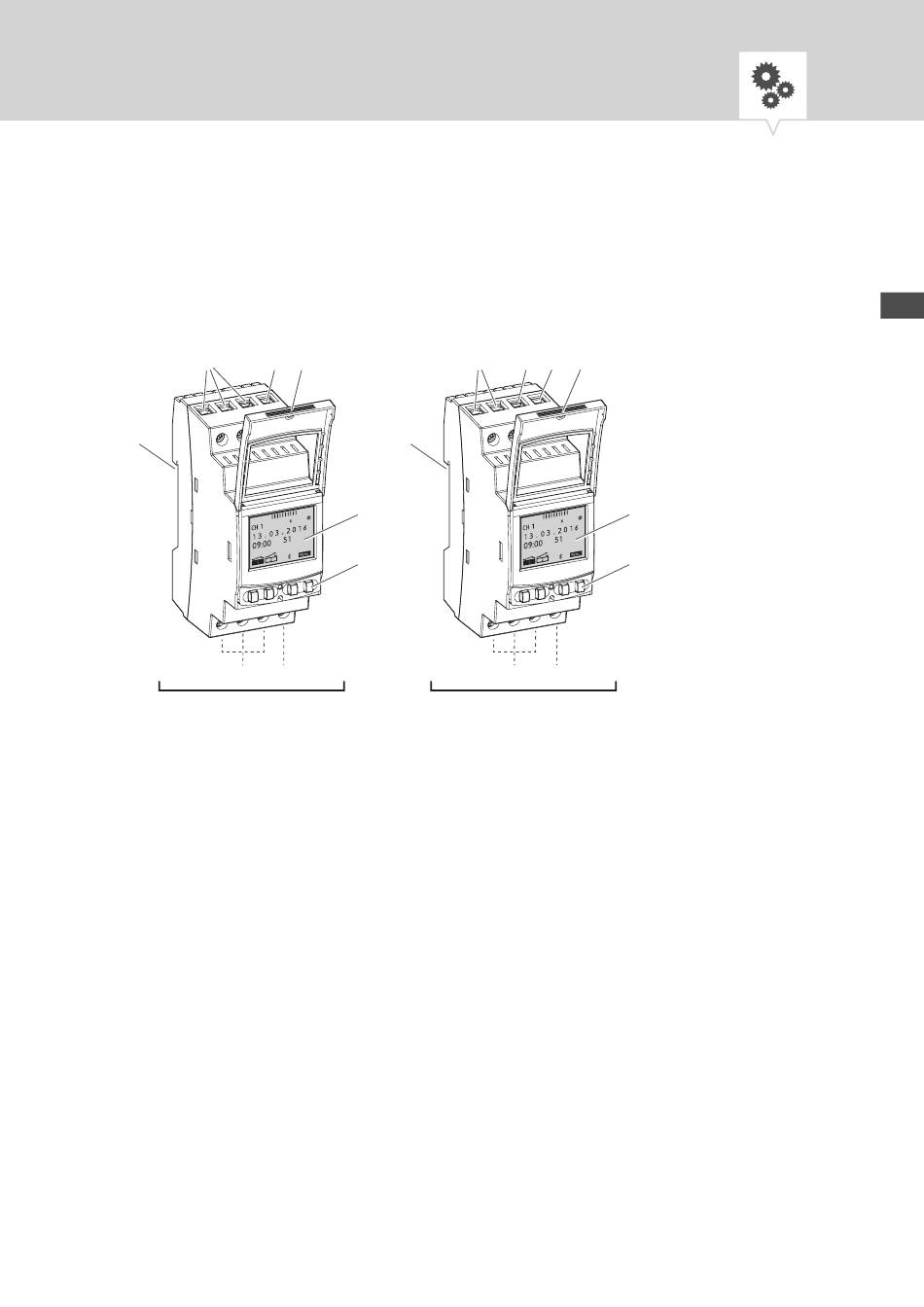

Fig. 1: Horloge modulaire
A
Horloge modulaire à 1 ou 2 canaux 110 – 230 V
B
Horloge modulaire 12/24 V
Système à encliquetage pour montage sur rail DIN
1
Bornes de raccordement pour canal 2 (uniquement pour la variante à 2 canaux)
2
Borne de raccordement phase
3
Boîtier à plomber
4
Écran
5
Touches de commande
6
Borne de raccordement conducteur neutre
7
Bornes de raccordement pour canal 1
8
Borne vide libre de potentiel
9
Description du fonctionnement
L'horloge modulaire est une minuterie montée sur un rail DIN (Fig. 1/
tage ; le rail active l'appareil correspondant ainsi raccordé. L'horloge modulaire possède 1 ou 2 canaux et
peut être commandée par un écran (Fig. 1/
laire peut être programmée manuellement ou via un appareil portable. La fréquence du signal radio est de
2,4 GHz et la puissance d'émission maximale est de 1,8 mW.
