Overzicht
Opbouw en functie
2
1
8

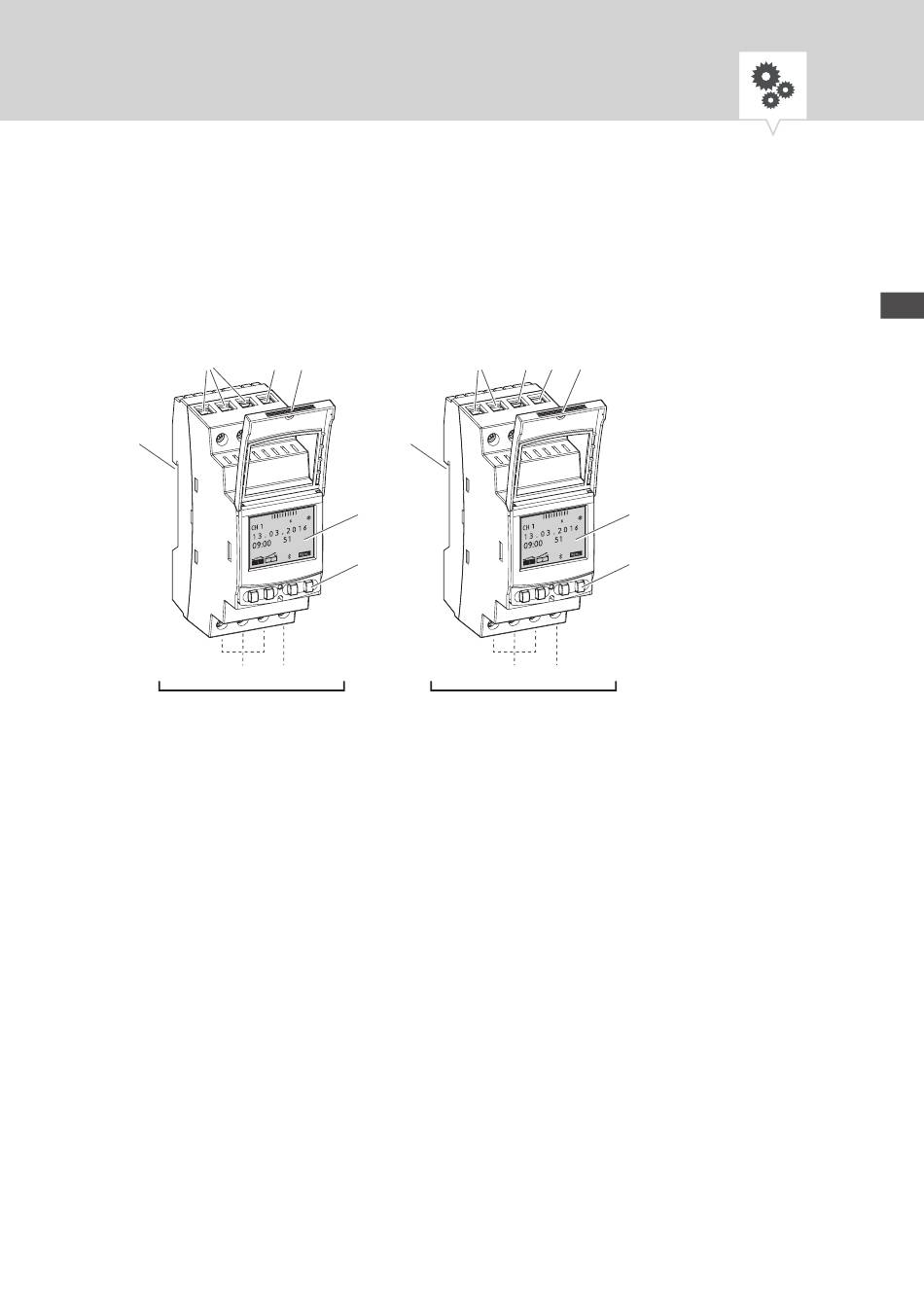

Afb. 1: Verdeelkast-schakelklok
A
110 – 230 V 1- of 2-kanaals-verdeelkast-schakelklok
B
12/24-V-verdeelkast-schakelklok
Kliksysteem voor montage op DIN-rail
1
Aansluitklemmen voor kanaal 2 (alleen bij 2-kanaal-variant)
2
Aansluitklem fase
3
Plombeerbare behuizing
4
Display
5
Bedientoetsen
6
Aansluitklem nulleider
7
Aansluitklemmen voor kanaal 1
8
Potentiaalvrije lege klem
9
Functiebeschrijving
De verdeelkast-schakelklok is een schakelklok die met een kliksysteem op een DIN-rail (Afb. 1/
gemonteerd; deze stuurt het ermee verbonden apparaat aan. De verdeelkast-schakelklok beschikt over 1
resp. 2 kanalen en kan via een display (Afb. 1/
deelkast-schakelklok kan handmatig of via een mobiel apparaat worden geprogrammeerd. De frequentie
van het radiosignaal ligt bij 2,4 GHz en het maximale zendvermogen bedraagt 1,8 mW.
