Basiscontroller Logamatic BC10 bedienen
9
Basiscontroller Logamatic BC10 bedienen
Met de basiscontroller Logamatic BC10 is de basisbediening van de cv-
installatie mogelijk met de volgende functies:
• In-/uitschakelen van de cv-installatie
• Instelling van de warmwatertemperatuur en de maximale keteltem-
peratuur bij cv-werking
• Statusindicatie
9.1
Bedieningselementen van de BC10
2
3
1

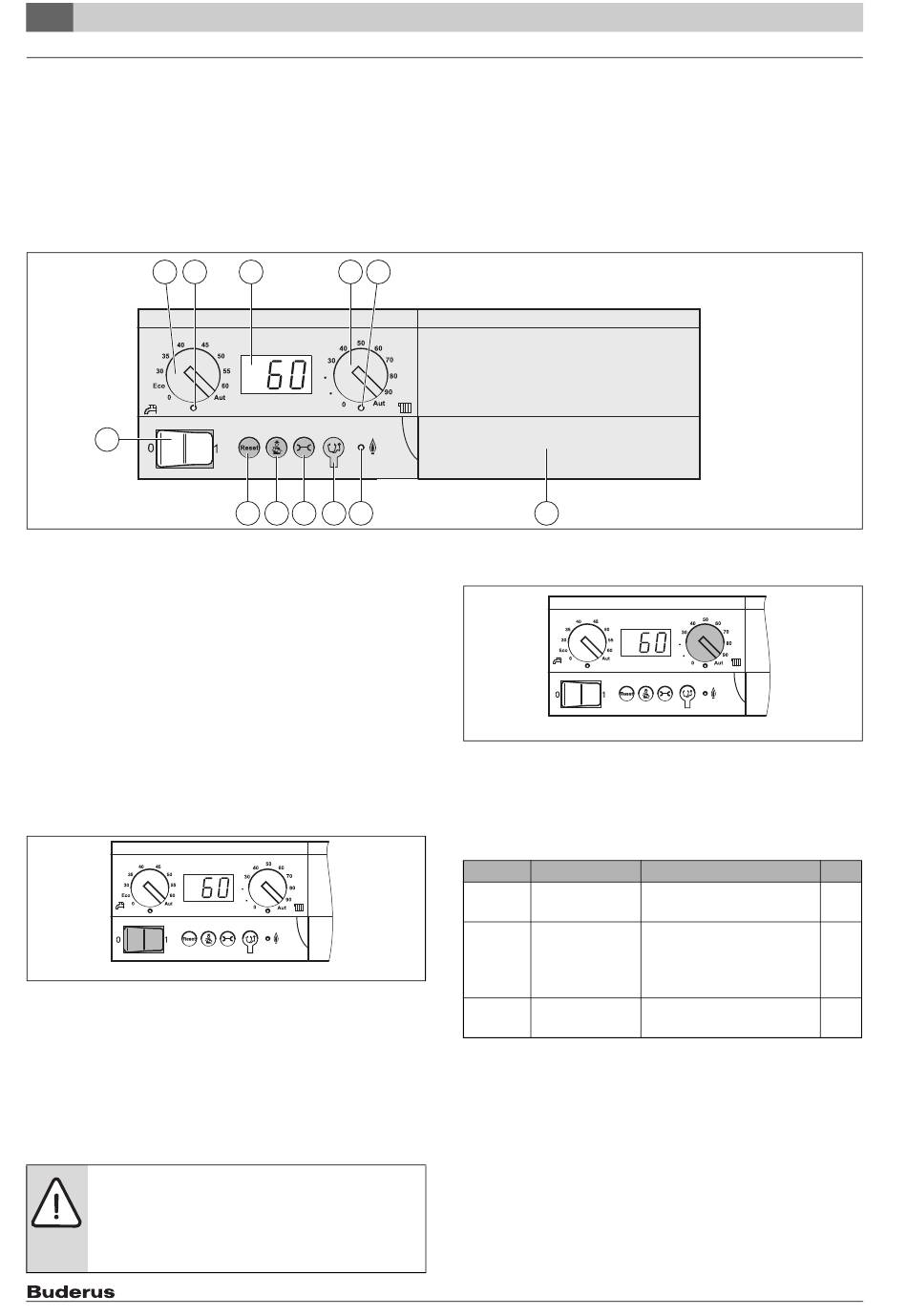

Afb. 42 Bedieningselementen
[1]
Aan/uit-schakelaar
[2]
Draaischakelaar voor warmwaterstreeftemperatuur
[3]
LED Warmwaterbereiding
[4]
Display voor de statusindicatie
[5]
Draaischakelaar voor maximale keteltemperatuur in cv-bedrijf
[6]
LED Warmtevraag
[7]
Basisplaat met insteekplaats voor een bedieningseenheid,
bijvoorbeeld RC300/RC200 (achter de afdekplaat)
[8]
LED Brander (aan/uit)
[9]
Aansluitbus diagnosestekker
[10] Toets Service
[11] Toets Rookgastest
[12] Toets Reset (ontstoringstoets)
9.2
In- en uitschakelen
Afb. 43 Aan/uit-schakelaar
9.2.1
CV-installatie inschakelen
▶ Zet de aan/uit-schakelaar op de Basiscontroller op positie 1.
Zodoende wordt heel de cv-installatie ingeschakeld. De statusindica-
tie aan de basiscontroller licht op en geeft de actuele ketelwatertem-
peratuur aan in °C.
9.2.2
CV-installatie uitschakelen
▶ Zet de aan/uit-schakelaar op de Basiscontroller op positie 0 (uit).
WAARSCHUWING: Levensgevaar door elektrische
stroom!
▶ Schakel bij gevaar de cv-noodschakelaar voor de
stookruimte uit of scheidt de installatie via de huisze-
kering van het net.
28
4
5 6
12
11
10
9
8
6 720 804 973-40.1T
Vele extra functies voor een comfortabele regeling van de cv-installatie
staan ter beschikking via de bedieningseenheid RC300/RC200.
▶ Respecteer het afzonderlijke bedieningsvoorschrift
7
9.3
Maximum keteltemperatuur voor het cv-bedrijf
Afb. 44 Draaischakelaar voor maximale keteltemperatuur in cv-be-
drijf
▶ Stel via de draaischakelaar voor maximale keteltemperatuur de bo-
venste grenswaarde van het ketelwater in voor cv-bedrijf.
De begrenzing geldt niet voor de warmwaterbereiding.
Toestand
0
Uit
1)
55... 90
Directe instelling
op BC10 in °C
Aut
Tabel 22 Instellingen aan de draaischakelaar voor maximale keteltempe-
ratuur
1) In combinatie met de bedieningseenheid RC300/RC200 moet u steeds de in-
stelling AUT selecteren.
2) Alle regelfuncties van de bedieningseenheid (bijvoorbeeld cv-programma, zo-
mer-/winteromschakeling) blijven actief.
3) De LED onder de draaiknop licht op, wanneer de verwarming ingeschakeld is en
er warmte gevraagd wordt. In de zomermodus is de verwarming uitgeschakeld
(LED uit).
Logano plus GB125 – 6 720 809 255 (2013/09)
6 720 804 973-39.1T
6 720 804 973-41.1T
Verklaring
Geen voeding van de radiator
(alleen warmwaterbedrijf).
De temperatuur wordt aan de
BC10 ingesteld en kan niet
gewijzigd worden met behulp
2)
van een bedieningseenheid.
Maximale keteltemperatuur
2)
90 °C
LED
Uit
3)
Aan
3)
Aan
