Condensatieketel voor stookolie, met brander logatop be
2
Gegevens betreffende het product
2
Gegevens betreffende het product
2.1
EG-conformiteitsverklaring
Dit product voldoet qua constructie en werking aan de Europese richtlij-
nen evenals aan de bijkomende nationale vereisten. De conformiteit
wordt met de CE-markering aangetoond.
De conformiteitverklaring van het product kunt u aanvragen. Neem daar-
voor contact op met het adres vermeld op de achterkant van deze hand-
leiding.
2.2
Gebruik volgens de voorschriften
De Logano plus GB125 is voor gebruik als condensatieketel voor woon-
ruimteverwarming en warmwaterbereiding bedoeld.
▶ Respecteer de specificaties op de typeplaat en de technische gege-
vens ( hoofdstuk 3.1, pagina 7).
2.3
Gereedschappen, materialen en hulpmiddelen
Voor de installatie en het onderhoud van de ketel:
• Standaard gereedschap op het gebied van de verwarmingsmontage
en de gas- en waterinstallatie plus een metrische steeksleutel- en in-
bussleutelset, torx.
Bovendien is ook het volgende praktisch:
• Schoonmaakborstels, sproeilans en/of chemisch schoonmaakmid-
del voor de natte reiniging (als toebehoren leverbaar)
• Kar met spanband of transportwagentje
2.4
Afvoeren
▶ Sorteer en recycleer het verpakkingsmateriaal.
▶ Laat de componenten van de cv-installatie die vervangen moeten
worden, door een erkende instantie op milieuvriendelijke wijze af-
voeren.
6
2.5
Productbeschrijving
1

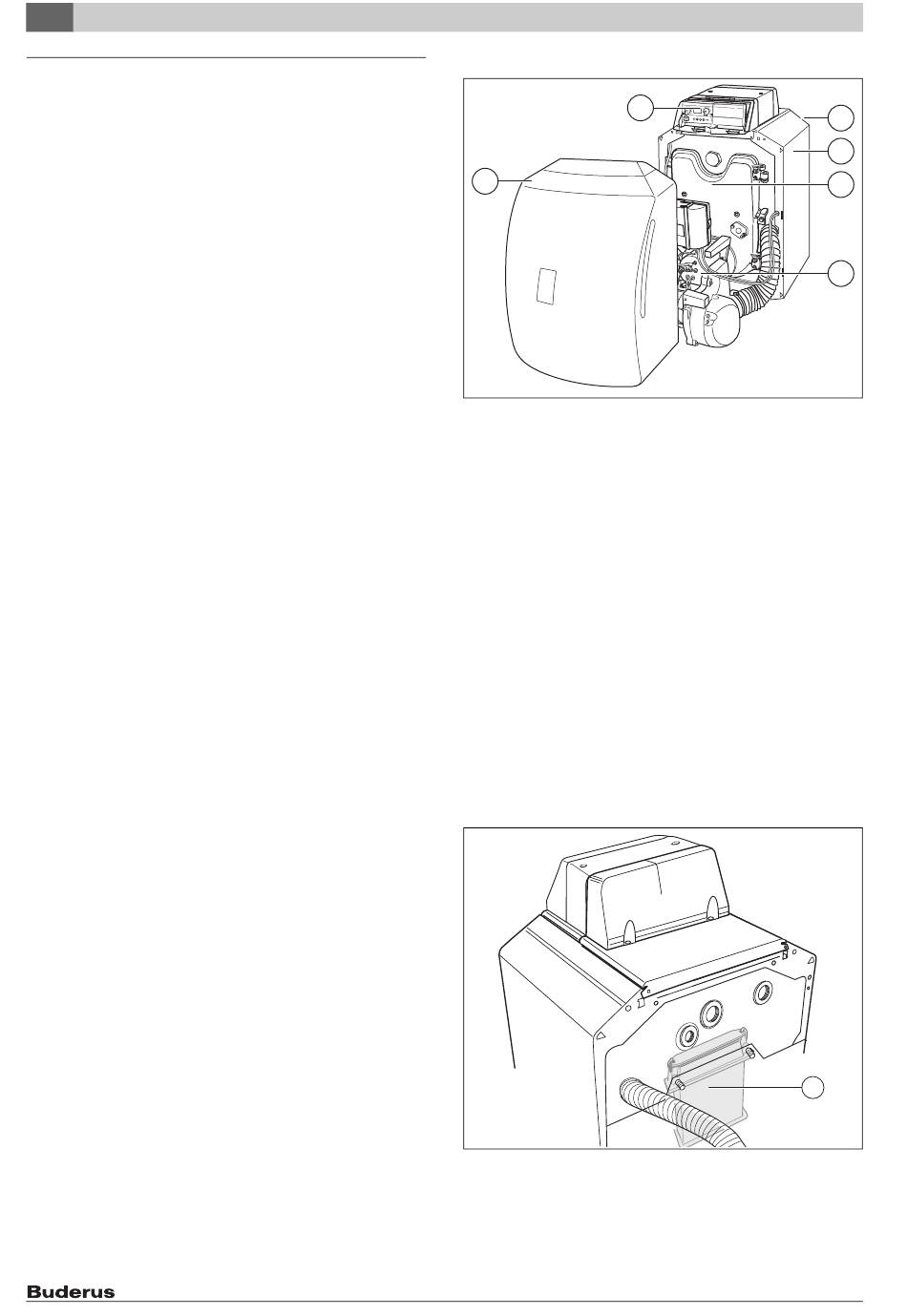

Afb. 1
Vooraanzicht
[1]
Branderkap
[2]
Regeltoestel
[3]
Warmtewisselaarsysteem
[4]
Mantel
[5]
Vuurhaarddeur
[6]
Stookoliebrander
De ketel is een condensatieketel voor stookolie met glijdende keteltem-
peratuurregeling, die open of gesloten kan worden gebruikt. Beslissend
voor de werkwijze is het betreffende rookgassysteem. De ketel bestaat
uit:
• Regeltoestel
• Mantel
• Ketelblok met isolatie
• Vuurhaarddeur
• Brander
• Warmtewisselaarsysteem
Het regeltoestel bewaakt en bestuurt alle elektrische onderdelen van de
ketel. De mantel beperkt energieverliezen en heeft eveneens een geluid-
dempend effect. Het ketelblok draagt de door de brander opgewekte
warmte over op het cv-water. De isolatie voorkomt energieverliezen.
Afb. 2
Achteraanzicht (afgebeeld zonder warmte-isolatie)
[1]
Warmtewisselaarsysteem
Logano plus GB125 – 6 720 809 255 (2013/09)
2
6 720 8036 803-01.1T
6 720 804 973-02.2T
3
4
5
6
1
